CNC Plaka Borma ve freze makinesi 1600 * 1600mm İş parçasının hassasiyeti Top vidaları Servo motorlar

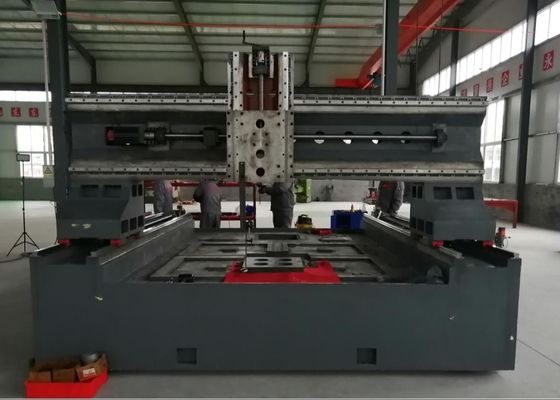

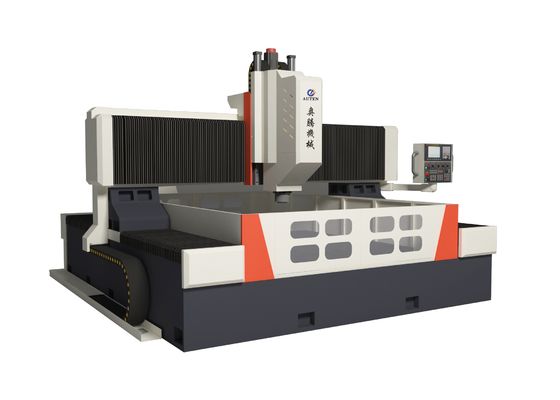

CNC Plaka Delme ve Freze Makinesi Model PHD1616


Makine yapısı:
Makine yatağı döküm olup, esas olarak çalışma masası, hareketli portal, hareketli kayar sehpa, delme ve freze güç kafası, otomatik yağlama cihazı, koruyucu cihaz, sirkülasyonlu soğutma cihazı, dijital kontrol sistemi, elektrik sistemi vb.'den oluşur. Rulo sert ray çifti desteği ve kılavuzluğu, hassas vidalı mil çifti tahriki, tezgah yüksek konumlandırma doğruluğuna ve tekrarlama konumlandırma doğruluğuna sahiptir.
1. Çalışma tezgahı
Çalışma tezgahı, iyi rijitliğe ve deformasyona sahip, ikincil temperleme ve titreşim yaşlandırma işlemi ile bitirilmiş gri demirden (HT250) yapılmıştır. Çalışma yüzeyi döküm yapısını benimser.
2. Hareketli portal:
Hareketli portal gri dökme demirden (HT250) yapılmıştır. Portalin ön tarafı, iki adet ultra yüksek taşıma kapasiteli rulo lineer kılavuz çifti, bir dizi hassas bilyalı vida ve bir servo motor ile donatılmıştır, böylece güç kafası kızağı Y ekseni olarak kullanılır. Aynı yönde hareket ederken, delme güç kafası güç kafası kayar plakasına monte edilir. Portal hareketi, servo motor tarafından hassas kaplin aracılığıyla tahrik edilen bilyalı vidanın dönüşü ile gerçekleştirilir.



3. Hareketli sehpa:
Kayar sehpa hassas bir dökme demir yapıdır. Kayar sehpa, iki adet ultra yüksek yük taşıma kapasiteli CNC sert raylı kayar tabla, bir dizi hassas bilyalı vida çifti ve delme gücünü tahrik etmek için servo motora bağlı yüksek hassasiyetli bir planet redüktör ile donatılmıştır. Kafa, hızlı ileri, çalışma ileri, hızlı geri, durdurma ve diğer hareketleri gerçekleştirebilen Z ekseni yönünde hareket eder. Otomatik talaş kırma, talaş temizleme ve duraklatma işlevlerine sahiptir.



4. Delme güç kafası:


Spesifikasyonlar:
