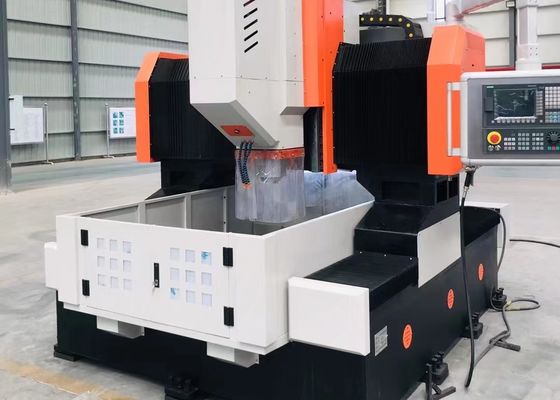

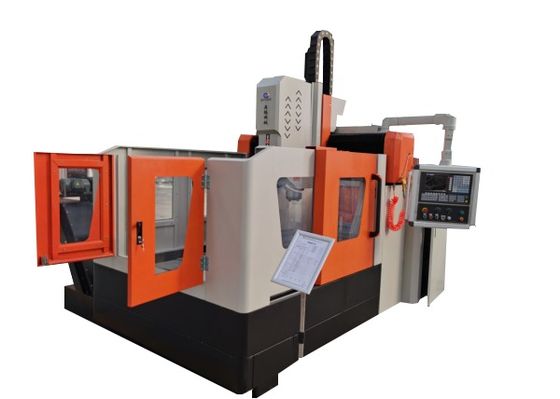

1200x1200mm İş Parçası Boyutu CNC Plaka Delme ve Frezeleme Makinesi Modeli Servo 11KW Mil Motor Gücü

1200x1200mm İş parçasının boyutu CNC Plate Borma ve freze makinesi modeli Servo 11KW Spindle Motor Gücü

Uygulama:

Plaka / yapısal bileşenlerin delinmesi, çemberlenmesi, vurulması ve freze edilmesi için uygundur.

Temel olarak, flensler, diskler, halkalar ve etkili aralık içindeki kalınlıkları ile plakalar gibi iş parçasının yüksek verimlilikli delinmesine adanmıştır.Çukurların ve kör deliklerin delinmesi hem tek malzeme parçalarında hem de kompozit malzemelerde elde edilebilir.. Makine aracının işleme süreci dijital olarak kontrol edilir ve son derece uygun bir işletim sağlar. Otomatik, yüksek hassasiyetli, çok çeşitlilikli ve seri üretimi sağlar.

1Çalışma masası:

Makine yatağı, işlem bitmeden önce ikincil kızartma ve yaşlanma işleminden geçen kaynaklı bir yapıya sahiptir.Yatak tabanının her iki tarafına yüksek hassasiyetli iki doğrusal rehber ray monte edilir, rehber ray kaydırıcıları üzerinde eşit kuvvet dağılımını sağlar, bu da makine aletinin sertliğini ve germe ve basınç direncini önemli ölçüde artırır.Sürüş sistemi çift taraflı sürüş için AC servo motorları ve hassaslıklı top vida çiftleri kullanırAyrıca, çalışma tezgahı hidrolik silindir sıkıştırma sistemi ile donatılmıştır.

2- Hareketli port:

Hareketli portre, gri dökme demirden (HT250) işlenmiş bir dökme bileşendir.Bir dizi hassasiyetli topu vidalar ve bir servo motor güç başı kaydırma plaka X ekseni boyunca hareket etmek için sağlar, bir sondaj gücü başlığı güç başlığı kaydırma plaka üzerinde monte edilmiş.Portale hareket servo motor tarafından gerçekleştirilir bir hassasiyet bağlantı aracılığıyla top vida üzerinde dönmek için top fındığı sürmek.

3- Hareketli Kaydırıcı Eyer:

Hareketli kaydırıcı eyer, hassas dökme demir yapısal bir bileşendir. Çok yüksek yük taşıma kapasitesine sahip iki CNC doğrusal ray kaydırıcı, bir dizi hassas top vida çifti,ve servo motora bağlı yüksek hassasiyetli bir gezegen redüktörü. Bu yapılandırma güç başının ağırlığını dengelemeye, vida üzerindeki yükü azaltmaya ve vida'nın hizmet ömrünü uzatmaya hizmet eder.,Hızlı ilerleme, çalışma besleme, geri çekme ve güç başının durdurulması gibi eylemleri, otomatik çip kırma, çip çıkarma ve duraklama işlevleriyle birlikte etkinleştirir.

SÖzellikler:
