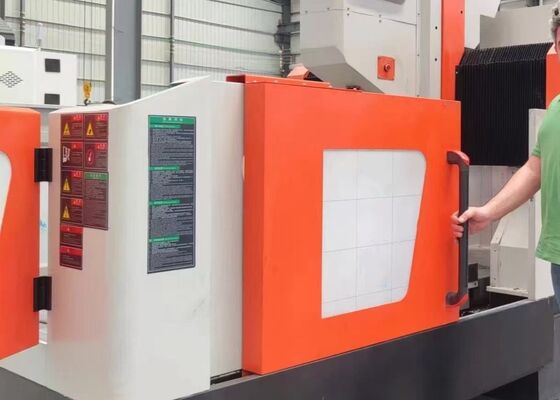

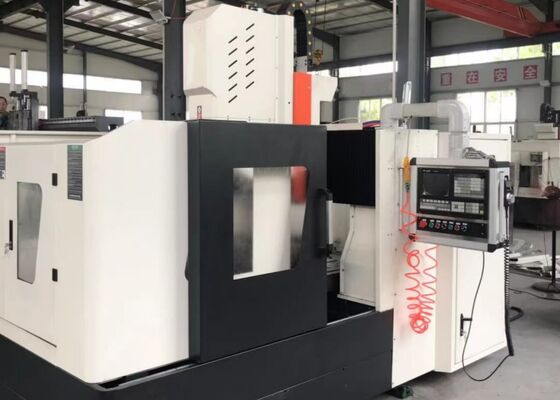

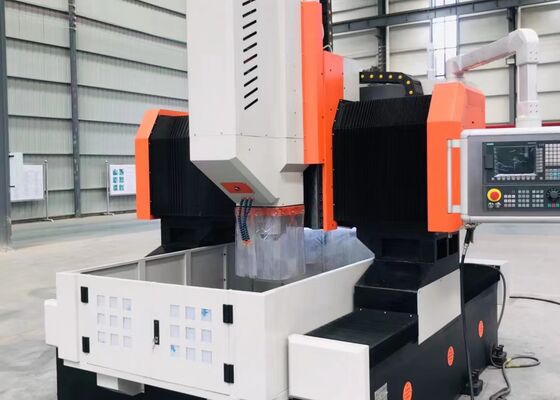

Boru Sac Levhalar Flanşlar İçin Kullanılan Cnc Delme Makinesi 11KW Servo Mil Motor Gücü
Ürün Tanıtımı:
Ekipman, φ80 mm'ye kadar delik çaplarını destekleyen boru levha plakalarının ve flanşlarının işlenmesi için özel olarak tasarlanmıştır. Başlıca işlevleri delme, raybalama, delik işleme, kılavuz çekme, pah kırma ve frezelemeyi kapsar. Hem karbür hem de geleneksel matkap uçları ile kullanıma uygundur. CNC kontrol sistemi kullanıcı dostudur ve basit çalışmayı kolaylaştırır. Makine sürekli olarak olağanüstü hassasiyet ve performans elde eder.
Ürün yapılandırması:
| Modeli |
PHD1010 |
| İş parçası boyutu |
UxG (mm) |
1000x1000 |
| Tezgahın T yuvası genişliği (mm) |
28 |
| Delme güç başlığı |
Adet |
1 |
| Mil konikliği |
BT40 |
| Maks. delme çapı (mm) |
Φ50 |
| Maks. kalınlık (mm) |
≤180 |
| Kılavuz çekme çapı |
M3-M20 |
| İş mili hızı (dev/dak) |
30~3000 |
| Servo iş mili motor gücü(kW) |
11 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay vuruş (mm) |
1000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
| Portal boyuna hareketi (Y ekseni) |
Maks. ilerleme stroku (mm) |
1000 |
| İlerleme hızı (m/dak) |
0~8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. vuruş (mm) |
400 |
| Hareket hızı (m/dak) |
0~8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,02/1000 |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (İsteğe bağlı) |
24 takım konumu |
| Genel boyut |
UxGxY (m) |
3,2x2,2x2,2 |
Ürün Özellikleri
1. Makinenin çerçevesi ve kirişi kaynaklı çelik yapılardan üretilmiştir ve yüksek doğruluğu garanti etmek için kapsamlı gerilim giderme ısıl işlemine tabi tutulmuştur. Çalışma masası, enine kayar tabla ve şahmerdan dökme demirden yapılmıştır ve üstün dayanıklılık ve yapısal sağlamlık sunar.
2. X ekseninin her iki tarafındaki çift servo sürücü sistemi, hassas ve senkronize portal hareketi sağlayarak Y ve X eksenleri arasında mükemmel diklik sağlar.
3. Çalışma masası, güvenilir çalışma, mükemmel sağlamlık ve uzun vadeli stabilite sağlayan yüksek kaliteli dökme demirden yapılmıştır.
4. Delme mili, yüksek sertlikte, hassas mühendislikle tasarlanmış BT40 tasarımına sahiptir ve gelişmiş işleme verimliliği ve basitleştirilmiş takım değiştirme için dahili bir soğutma sıvısı dağıtım sistemi ile donatılmıştır. İş mili hızı aralığı 30 ila 3000 rpm arasındadır.
5. Çalışma tezgahının her iki yanında iki adet plaka zincirli talaş konveyör sistemi konumlandırılmıştır. Bu üniteler metal talaşlarını ve soğutma sıvısını verimli bir şekilde toplayarak etkili talaş yönetimini ve soğutma sıvısı devridaimini kolaylaştırır.
6. Makine, her biri optimum işleme performansı için yeterli basınç ve akış kapasitesi sağlayan hem iç hem de dış soğutma sistemleriyle donatılmıştır. Çalışma boyunca kesici takımların etkili bir şekilde yağlanmasını ve soğutulmasını sağlamak için soğutma sıvısı seviyesi izleme cihazları da entegre edilmiştir.
7. Makine, kılavuz raylar, bilyalı vidalar ve rulmanlar dahil olmak üzere önemli hareket bileşenlerine sürekli ve güvenilir yağlama sağlayan ve bu kritik elemanların çalışma ömrünün uzatılmasına yardımcı olan merkezi bir otomatik yağlama sistemi içerir.
8. CNC kontrol sistemi, kapsamlı işlevsellik, entegre CAD-CAM programlama, kullanıcı dostu çalışmanın yanı sıra otomatik uyarılar ve hata telafisi özellikleri sunan 828D modelidir.
9. Makine, lineer makaralı kılavuzlar, bilyalı vidalar, servo motorlar ve sürücüler, iş mili, CNC kontrol sistemi, hidrolik pompalar ve valfler ve soğutma pompaları dahil olmak üzere uluslararası tanınmış markaların temel bileşenleriyle donatılmıştır. Bu, olağanüstü güvenilirliği ve tutarlı istikrarlı operasyonel performansı garanti eder.
CNC portal plaka kesme makinesi, plaka tipi bileşenlerin ve yapısal parçaların hassas şekilde işlenmesi için titizlikle tasarlanmış sağlam bir endüstriyel çözümdür. Malzeme kalınlığı makinenin belirlenmiş etkili işleme aralığı dahilinde kaldığı sürece flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını işlemek için özel olarak tasarlanmıştır.
Çelik imalat tesislerinde bu plaka delme makinesi, yapısal plakalar ve bağlantı bileşenleri üzerinde yüksek hassasiyette delme ve frezeleme işlemleri gerçekleştirerek güçlü ve güvenilir çelik yapıların inşası için güvenilir bir temel sağlar. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşlarının hassas şekilde işlenmesini sağlayarak bu kritik bileşenlerin, yüksek rüzgar yükleri ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevre koşullarına dayanabilmesini sağlar. Köprü mühendisliği uygulamaları için makine, köprü kirişlerini ve destek yapılarını işleyerek köprünün çalışma ömrü boyunca dinamik gerilimlere dayanabilecek güvenli ve dayanıklı bağlantıların oluşmasını sağlar.
