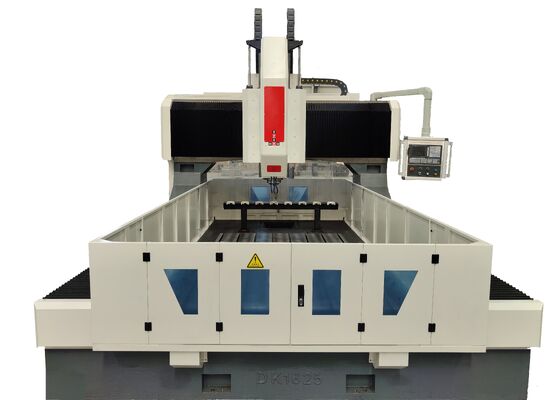

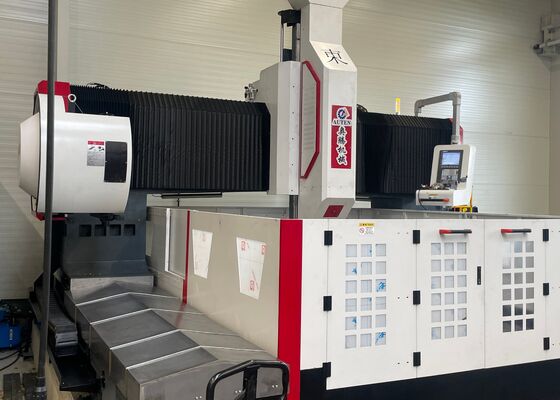

Split Tip CNC Portal Tipi Delme Kılavuz Çekme Freze Delme Makinesi Model PHD2020
Başvuru:
Çelik levhalara yönelik CNC portal tipi delme ve frezeleme makinesi öncelikle boru levhalarının, flanşların, yatakların, ısı eşanjörlerinin ve petrokimya, nükleer enerji, rüzgar enerjisi, kazanlar ve çelik yapılar gibi endüstrilerdeki diğer bileşenlerin işlenmesi için kullanılır. Dahili soğutmalı karbür matkap uçları veya harici soğutmalı yüksek hızlı bükümlü matkaplar kullanılarak yüksek hızlı delmeye uygundur. Makine delme, pah kırma, kılavuz çekme, frezeleme ve delik işleme dahil olmak üzere kapsamlı işlevler sunar. Ek olarak, yan delme, kılavuz çekme ve frezeleme işlemlerini gerçekleştirmek için isteğe bağlı olarak otomatik dik açılı kafayla donatılabilir.
Özellikler:
| Modeli |
Doktora2020 |
| İş parçası boyutu |
UxG (mm) |
2000x2000 |
| Tezgahın T yuvası genişliği (mm) |
28 |
| Delme güç başlığı |
Adet |
1 |
| Mil konikliği |
BT50 |
| Maks. delme çapı (mm) |
Φ80 |
| Maks. kalınlık (mm) |
≤250 |
| Kılavuz çekme çapı |
M3-M30 |
| İş mili hızı (dev/dak) |
30~3000 |
| Servo iş mili motor gücü (kW) |
22/30 |
| Güç kafasının yanal hareketi (X ekseni) |
Maks. yatay vuruş (mm) |
2000 |
| Yanal hareket hızı (dev/dak) |
0~8 |
| Yanal hareket için servo motor gücü (kW) |
2.4 |
| Portal boyuna hareketi (Y ekseni) |
Maks. ilerleme stroku (mm) |
2000 |
| İlerleme hızı (m/dak) |
0~8 |
| Besleme servo motor gücü (kW) |
2.4 |
| Dikey koç besleme hareketi (Z ekseni) |
Maks. vuruş (mm) |
800 |
| Hareket hızı (m/dak) |
0~8 |
| Servo motor gücü (kW) |
2.4 |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,015/1000 |
| Üç eksenli tekrar konumlandırma doğruluğu |
X/Y/Z/A/B/C (mm) |
±0,01/1000 |
| Elektrik sistemi |
CNC sistemi |
FAGOR/ KND/ GSK |
| Takım değiştirici |
Disk tipi (İsteğe bağlı) |
24 takım konumu |
| Genel boyut |
UxGxY (m) |
5,3x3,8x2,7 |
Ürün özellikleri
1. Plaka ve flanş delme, frezeleme ve markalama makinesi, taban, uzunlamasına kızak, kızak, enine kızak, dikey besleme ünitesi, delme ve frezeleme mili, çalışma masası, soğutma sistemi, otomatik talaş kaldırma sistemi, otomatik yağlama sistemi, pnömatik sistem, elektrik sistemi ve diğer temel unsurlar dahil olmak üzere çeşitli temel bileşenlerden oluşur.

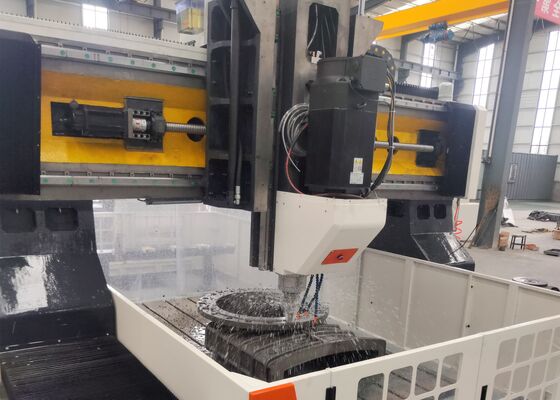

2. CNC çelik levha kesme makinesinin servo tahrikli kayan delme gücü kafası, delme, raybalama, kılavuz çekme, pah kırma ve oluk frezeleme işlemlerini gerçekleştirebilir. Diğer birimlerle koordineli çalışabileceği gibi bağımsız da çalışabilir. Delme mili, BT50 konikli, yüksek hassasiyetli, Tayvan yapımı bir mil (dahili soğutma) ile donatılmıştır ve kelebek yaylı otomatik broşlama mekanizmasına sahiptir. Bu tasarım, biyel kolu ve hidrolik silindir takım serbest bırakma sistemi aracılığıyla uygun takım değişimine olanak tanıyarak matkap uçları ve freze bıçakları arasında hızlı geçişe olanak tanır.
3. Delme ve markalama makinesi, düzgün ve doğru hareket sağlayan yüksek hassasiyetli doğrusal kılavuzlarla üretilmiştir. Bir AC servo motor, senkron kayışı ve hassas bilyalı vida düzeneğini çalıştırarak olağanüstü konumlandırma doğruluğu sağlar.
4. Metal plakalı portal makinesinin çerçevesi ve portalı, dökümden veya kaynaklı yüksek dereceli çelik plakalardan imal edilmiştir. Bu bileşenler, işleme öncesinde yüksek sıcaklıkta tavlamaya tabi tutulur, ardından iç gerilimleri azaltmak için yarı son işlemden sonra ikincil bir tavlama işlemi uygulanır. Daha sonra tutarlı doğruluk ve yapısal stabilite sağlamak için hassas bir şekilde işlenirler.
CNC portal plaka kesme makinesi, plaka şeklindeki bileşenlerin ve yapısal elemanların hassas şekilde işlenmesi için özenle tasarlanmış, yüksek performanslı bir endüstriyel sistemdir. Malzeme kalınlığının makinenin belirtilen etkin işleme kapasitesi dahilinde olması koşuluyla, flanşlar, diskler, halkalar ve düz plakalar gibi iş parçalarını işlemek üzere özel olarak tasarlanmıştır.
Çelik yapı imalat atölyelerinde bu plaka delme makinesi, yapısal plakalar ve bağlantı bileşenleri üzerinde hassas delme ve frezeleme işlemleri gerçekleştirerek çelik çerçevelerin sağlam montajı için güvenilir bir temel sağlar. Rüzgar enerjisi sektöründe, rüzgar türbini kuleleri ve flanşları için yüksek hassasiyette işleme sağlar; bu, bu bileşenlerin yüksek rüzgarlar ve sıcaklık dalgalanmaları dahil olmak üzere zorlu çevre koşullarına dayanabilmesini sağlayan önemli bir süreçtir. Köprü inşaatı projelerinde makine, köprü kirişlerini ve desteklerini işleyerek köprünün hizmet ömrü boyunca dinamik yüklere dayanabilecek sağlam ve dayanıklı bağlantıların oluşturulmasını kolaylaştırır.
