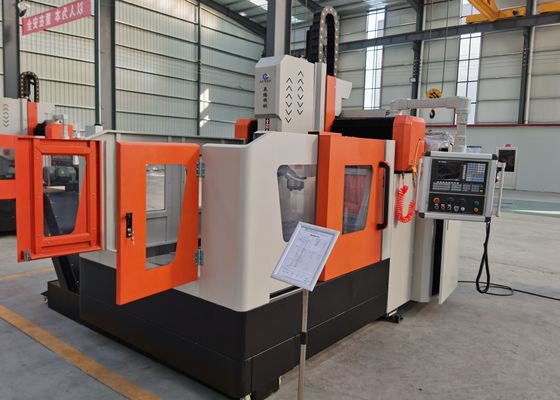

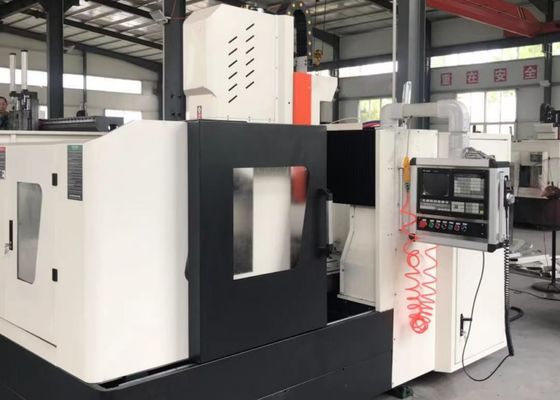

11KW Servo Spindle Motor Power Gantry Flanş Yaprak Metal için CNC Borma Makinesi

11KW Servo Spindle Motor Power Gantry Flanş Yaprak Metal için CNC Borma Makinesi

Ürün Tanıtımı:

Ekipman, boru plakalarının ve flenslerinin hassasiyetle işlenmesi için tasarlanmıştır ve φ80 mm'ye kadar delik çaplarına sahiptir.,makine hem karbid hem de geleneksel matkaplarla uyumludur. CNC kontrol sistemi sezgisel olup, basit bir işletim sağlar.Makine sürekli olarak üstün doğruluk ve operasyonel performans sağlar.

Ürün konfigürasyonu:

Ürün Özellikleri

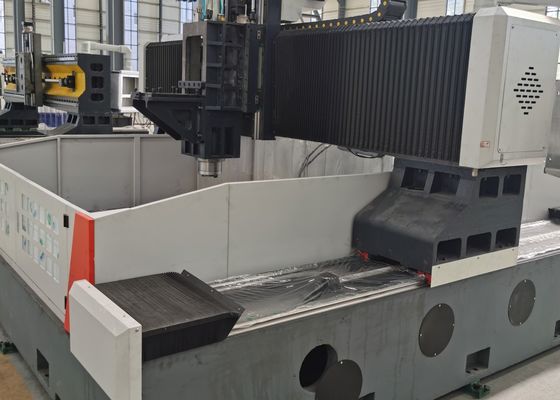

1Makinenin çerçevesi ve çapraz ışınları kaynaklı çelik yapılardan yapılmıştır ve en iyi hassasiyeti sağlamak için kapsamlı bir gerginlik giderme ısı işlemine maruz kalmaktadır.Çapraz kaydırma masası, ve ram, olağanüstü dayanıklılık ve yapısal sertlik sağlayan dökme demirden yapılmıştır.

2X ekseninin her iki tarafında yerleştirilen çift servo tahrik sistemi, X ve Y eksenleri arasında mükemmel dikeyliği koruyarak hassas ve senkronize portalı hareketi sağlar.

3Yüksek kaliteli dökme demirden yapılmış çalışma masası, güvenilir bir çalışma, olağanüstü sertlik ve uzun vadeli boyutsal istikrarı garanti eder.

4Borma yuvası yüksek sertliğe sahiptir.hassas BT40 yapılandırması ve işleme verimliliğini artırmak ve alet değiştirmeyi basitleştirmek için iç soğutma suyu dağıtım sistemi ile donatılmıştırDöner 30 ila 3000 rpm arasında değişen hızlarda çalışır.

5İş masasının her iki tarafında da iki plak zinciri çip taşıyıcı sistemi kurulmuştur ve bu da metal çipleri ve soğutma sıvısını verimli bir şekilde toplar.Böylece etkili çip yönetimini ve soğutma sıvısının yeniden dolaşımını kolaylaştırmak.

6Makine hem iç hem de dış soğutma sistemi ile donatılmıştır, her biri işleme performansını optimize etmek için yeterli basınç ve akış sağlar.Entegre soğutma sıvısı seviyesi izleme, kesme aletlerinin çalışma sırasında sürekli yağlanmasını ve soğutulmasını sağlar.

7Merkezi bir otomatik yağlama sistemi, kılavuzlar, top vidaları ve yuvarlama rulmanları da dahil olmak üzere kritik hareket bileşenlerine sürekli ve güvenilir yağlama sağlar.Bu temel elemanların kullanım ömrünün uzatılması.

8CNC kontrol sistemi, geniş işlevsellik, entegre CAD-CAM programlama, kullanıcı dostu çalışma ve otomatik uyarılar ve hata telafi özellikleri sunan 828D modelini kullanır.

9Ana bileşenler, doğrusal rulo kılavuzları, top vidaları, servo motorlar ve sürücüler, iğne, CNC kontrol sistemi,Hidrolik pompalar ve valfler, ve soğutma pompaları, olağanüstü güvenilirlik ve tutarlı çalışma istikrarını sağlar.

CNC gantry plaka işleme sistemi, plaka tipi bileşenlerin ve yapısal elemanların doğru işlenmesi için hassas bir şekilde tasarlanmış sağlam bir endüstriyel çözümdür.Özellikle flensler gibi iş parçalarının işlenmesi için uygundur., diskler, halkalar ve düz levhalar, malzeme kalınlığı makinenin etkin işleme aralığı içinde olduğu sürece.

Çelik üretim tesisleri içinde, bu levha delme makinesi yapı levhaları ve bağlantı bileşenleri üzerinde yüksek hassasiyetle delme ve frezeleme yapar.Dayanıklı çelik yapıların inşası için güvenilir bir temel sağlamakRüzgar enerjisi sektöründe, rüzgar türbini kulelerinin ve flenslerinin hassas işlenmesini sağlar ve bu kritik bileşenlerin aşırı çevresel koşullara dayanabilmesini sağlar.Yüksek rüzgar kuvvetleri ve sıcaklık değişimleri dahilKöprü mühendisliği projeleri için, makine köprü kirişlerini ve destek yapılarını verimli bir şekilde işliyor.Yapının ömrü boyunca dinamik operasyon gerginliklerine dayanabilen güvenli ve kalıcı bağlantılar oluşturmak.
