32x7x3m Cnc açı delme kesme makinesi 1000/1200KN işaretleme gücü

32x7x3m Genel Boyut CNC Açılı Delme Kesme Makinesi Hattı 1000/1200KN İşaretleme Kuvveti

Ürün Tanıtımı:

JNC serisi yüksek hızlı CNC açılı delme, işaretleme ve kesme üretim hattı, öncelikli olarak delme ünitesi, işaretleme ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem ve diğer kritik bileşenlerden oluşmaktadır. Kule imalatında açılı çeliğin otomatik işlenmesi için özel olarak tasarlanmış bu üretim hattı, kullanım kolaylığı sağlayan tam sayısal kontrol ile çalışır. Otomatik, yüksek hassasiyetli, çok yönlü ve büyük ölçekli üretim yetenekleri sağlar.

Ürün parametreleri:

Ürün Özellikleri:

1. CNC açılı demir delme makinesi, her biri üç farklı delme boyutunu destekleyebilen iki veya üç delme ünitesi ile donatılmıştır. Bu üniteler, delme işlemleri sırasında hassas konumsal ayarlamalar sağlayan sayısal kontrol (NC) ile hassas bir şekilde kontrol edilir. Makine hem yuvarlak hem de oval delikler üretebilir. Yüksek hızlı besleme ve delme yetenekleri ile üretim verimliliğini önemli ölçüde artırır. 50x50x4mm açılı demir için makine, sekiz saatlik vardiya başına 9-10 ton üretim çıktısı elde eder.

2. CNC açılı demir delme makinesinin işaretleme ünitesi, sağlam ve dayanıklı bir muhafaza içinde yer almaktadır. İşaretleme sistemi, programlama yoluyla seçilebilen dört kaset seti ile tasarlanmıştır, bu da işaretleme konumunu ayarlamak için esneklik sağlar. Ayrıca, makine 10 sıralı bir disk işaretleme tekniği kullanır, manuel giriş gerektirmeden karakterleri otomatik olarak seçer, böylece işaretleme verimliliğini büyük ölçüde artırır.

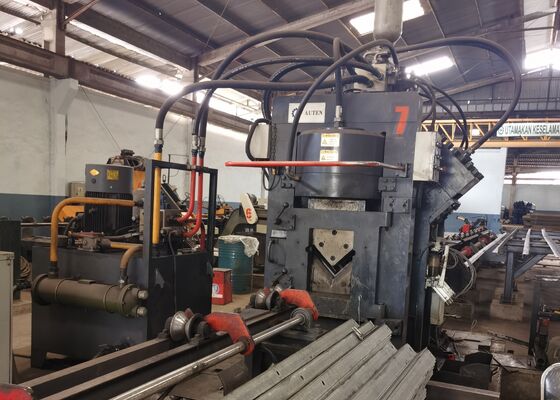

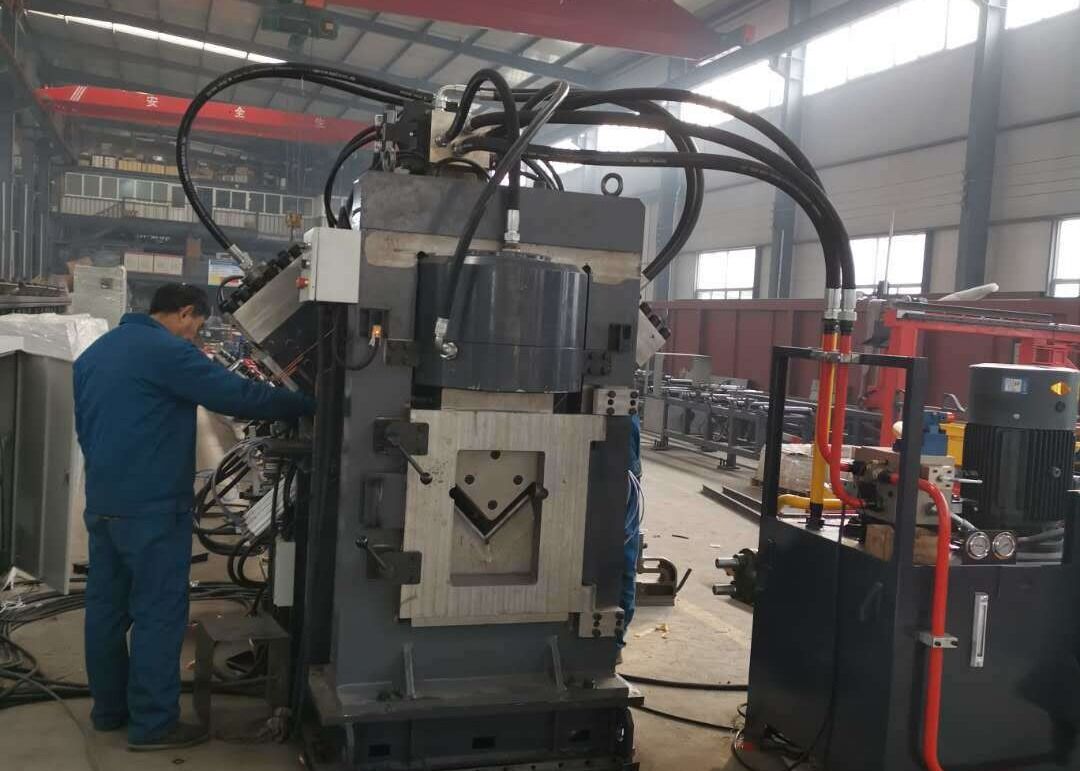

3. CNC açılı çubuk kesme makinesi, olağanüstü kesme kuvveti ile tanınan tek bıçaklı bir kesme ünitesi ile donatılmıştır. Her kesim, malzeme israfı olmadan gerçekleştirilir, bu da temiz ve pürüzsüz bir kesim yüzeyi ile sonuçlanır. Bıçak muhafazası, hızlı ve güvenli bıçak değişimlerine olanak tanıyan açık kapı tasarımına sahiptir.

4. Yatay malzeme masası, açılı çubuğu motor ve redüktör tarafından tahrik edilen döner malzeme rafına verimli bir şekilde aktarır. Bu mekanizma, sonraki işlemler için açılı çubuğun besleme konveyörüne hassas bir şekilde konumlandırılmasını sağlar.

5. İş parçası, hassas hizalama ve konumlandırma sağlayarak bir CNC besleme arabası tarafından güvenli bir şekilde tutulur ve ilerletilir. Besleme arabası bir servo motor tarafından tahrik edilir ve doğruluğu artırmak için kapalı döngü kontrol sistemi içinde çalışan bir fotoelektrik enkoderden geri bildirim içerir.

6. CNC açılı çelik metal delme ve işaretleme makinesi, delme, işaretleme ve kesme fonksiyonlarını çalıştıran bir hidrolik sistem aracılığıyla çalışır. Bir akümülatör ile tamamlanmış yüksek hızlı bir hidrolik istasyon ile donatılmıştır ve hidrolik hatlar, sızdırmaz performans sağlarken değiştirme ve bakımı basitleştiren yüksüklü tip bağlantılar kullanır. Ana hidrolik valf blokları, güvenilir ve yüksek performanslı bir hidrolik sistem sağlayan ünlü Atos markasından temin edilmiştir.

7. Hidrolik istasyonun soğutma sistemi, su soğutma, hava soğutma veya yağ soğutma dahil olmak üzere çeşitli seçenekler sunar. Bu esneklik, müşterilerin özel operasyonel ihtiyaçlarına göre en uygun soğutma yöntemini seçmelerine olanak tanır.

8. Kontrol sistemi, bir üst bilgisayar, PLC, servo motor, harici algılama anahtarları ve diğer temel bileşenlerden oluşur. Operatör sadece işleme spesifikasyonlarını girer ve sistem otomatik olarak karşılık gelen işleme programını oluşturur. DXF, NC ve CAD yazılımları tarafından oluşturulan diğer dosya formatları ile tam uyumludur. Üst bilgisayarın insan-makine arayüzü, kullanımı kolay bir ekran ve basitleştirilmiş işlem ile oldukça sezgiseldir. İş parçalarının grafiksel görselleştirilmesi, kapsamlı veri depolama, konum takibi ve arıza alarm bildirimleri gibi işlevleri içerir.

Açılı çelik kule endüstrisindeki standart spesifikasyonları ve tipik işleme parametrelerini temsil eden bu numuneler, kullanıcıların ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirmelerine olanak tanır. Ekipmanın performansını ve belirli üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut bir ölçüt görevi görür, böylece potansiyel uygulamalar için bilinçli, veri odaklı karar vermeyi kolaylaştırır.

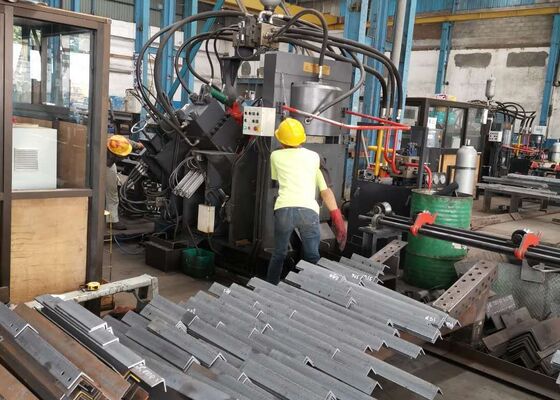

Kulelerin aşırı hava koşullarına ve ağır yüklere maruz kaldığı ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman kulelerin temel yapısal çerçevesini oluşturan açılı çelik bileşenlerin işlenmesinde hayati bir rol oynar. Kule gövdeleri, traversler ve diğer temel yapısal elemanlarda kullanılan açılı çelik üzerinde delme ve damgalama işlemlerini etkili bir şekilde gerçekleştirerek, kulelerin genel stabilitesini ve yapısal bütünlüğünü koruyan hassas boyutlar ve sağlam bağlantılar sağlar.
