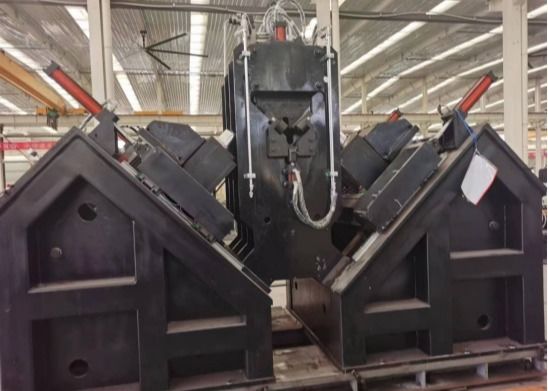

Yaklaşık 150KW Toplam güç CNC Açı Delme ve İşaretleme Hattı 9 CNC eksenli Hidrolik istasyon hava soğutma yöntemi
Ürün Kullanımı:
Bu ekipman öncelikle iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek mukavemetli açısal çeliğin delinmesi ve damgalanması için tasarlanmıştır. Açısal çelikte gereken tüm delikler bu üretim hattında işlenebilir, üstün delik kalitesi, hassas konumsal doğruluk, yüksek üretim verimliliği ve otomasyon seviyeleri ile karakterizedir.

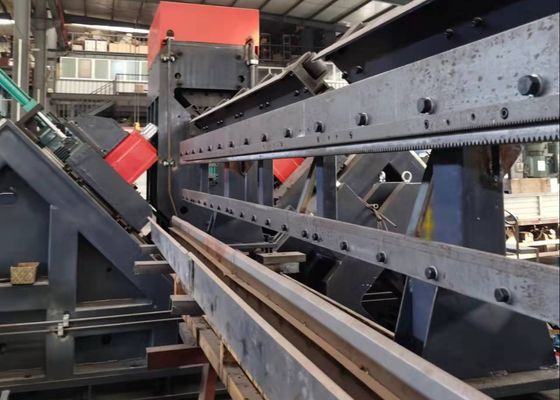

Delik açmada yüksek konumsal doğruluk. Bu üretim hattının besleme cihazı, bir servo motor tarafından bir dişli ve kremayer mekanizması aracılığıyla tahrik edilir ve konumsal doğruluk geri bildirimi için bir algılama rafı, algılama dişlisi ve bir algılama enkoderi ile donatılmıştır ve tam bir kapalı döngü kontrol sistemi oluşturur. Delme güç kafasının açısal çeliğin iki tarafı boyunca hareketi, bir servo motor tarafından bir bilyalı vida aracılığıyla tahrik edilir ve açısal çelik iş parçalarındaki deliklerin yüksek konumsal doğruluğunu sağlar.

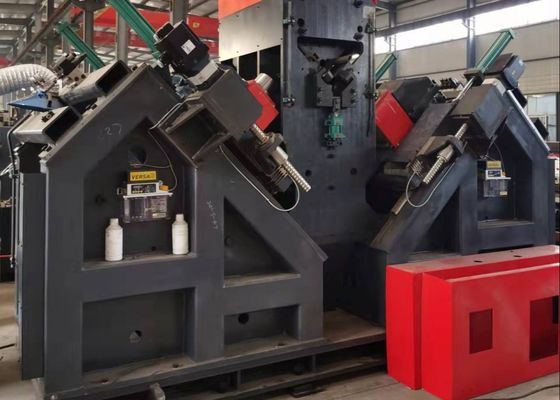

Yüksek delme verimliliği ve üstün delik açma kalitesi. Delme ünitesi, her biri açısal çeliğin iki flanşından birine tahsis edilmiş altı set CNC delme kafası ile donatılmıştır. Her iki flanşta aynı çapta ve aynı uç mesafesine sahip delikler, her iki taraftaki ilgili delme kafaları tarafından aynı anda delinebilir. Delme mili, bir Tayvan BT40 hassas milini (dahili soğutma ile) kullanır ve delme kafası bir çimentolu karbür matkap ucu kullanır. Matkap ucunun kesme hızı 200 m/dak'ya kadar ulaşır (geleneksel yüksek hızlı çelik burgu matkaplar için 25-35 m/dak'ya kıyasla), bu da hızlı çalışmayı sağlar. Servo motor, CNC delme güç kafasını besleme için tahrik eder, matkabın hızlı hareketi, çalışma beslemesi ve hızlı geri çekilmesi CNC sistemi tarafından kontrol edilir ve otomatik olarak tamamlanır. Matkabın geri çekilme konumu ana bilgisayarda önceden ayarlanabilir, boş vuruşları azaltır ve üretim verimliliğini daha da artırır. Delinmiş delik çapının toleransı 0,1 mm'den azdır ve deliğin yüzey kalitesi (Ra) 6,3 μm'den azdır ve yüksek delik işleme kalitesi sağlar.
(1) Delme ünitesinin mil motoru, maksimum mil hızı 6000 dev/dak'ya kadar olan yüksek kaliteli bir invertör motoru kullanır.
(2) Matkap borusu besleme hızı yaklaşık 40 m/dak'dır (ayarlanabilir).
(3) Mil gibi gerilmeli bileşenler, uzun süreli besleme ve dönme operasyonlarının gereksinimlerini karşılamak için yeterli mukavemet, sertlik, aşınma direnci ve yüksek yorulma mukavemeti sağlamak üzere standartlara uygun olarak dövme, ısıl işlem ve tahribatsız testlerden geçer. Mil, Jianchun veya Danquan gibi Tayvan markalarından temin edilmektedir.
(4) Ekipmanın çalışma doğruluğunu sağlamak için, mil sapması tüm maksimum yük koşullarında açıklığın 1/1000'inden az olmalıdır.
(5) Mil besleme mesafesi ayarlanabilir bir telafi fonksiyonuna sahiptir.
(6) Delme ünitesinin güç kafasının doğrusal hareketinin üst ve alt limit konumlarına, limit koruması olarak hizmet etmek üzere seyahat anahtarları takılmıştır.
(7) Ünite güç kafasına takılan limit anahtarı korumasına ek olarak, kontrol sistemi de limit konumları için yumuşak limit koruması ile donatılmıştır.
Ana parametreler:
| Model |
ADM2532 |
| Açı boyutu (mm) |
140*140*10~250*250*32 |
| Ham malzemenin maksimum uzunluğu (m) |
14 |
| İşaretleme kuvveti (kN) |
1000 |
| Karakter grubu sayısı |
1 |
| Karakter sayısı |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Hassas mesafe aralığı (mm) |
50~220 (Kademesiz) |
| Her bir taraftaki matkap sayısı |
3 (2 grup, toplam 6) |
| Her bir taraftaki bıçak sayısı |
3 |
|
Delme milinin konikliği
|
BT40 |
| Maks. delme çapı (mm) |
Φ40 |
| Maks. Mil dönme hızı (dev/dak) |
6000 |
| Matkap soğutma ünitesi |
MQL 360-2 (Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları (2000-25) |
| yakıt tüketimi |
5~50ml/sa |
| CNC arabası tahrik tipi |
AC servo motor, kremayer ve pinyon tahriki |
| Açının maks. besleme hızı (m/dak) |
40 |
| AB ekseni hizalama hareketi tahrik yöntemi |
Doğrusal Hareket Kılavuzu; AC servo motor; Bilyalı vida İkincil tahrik |
| Delme kafasının maks. kaykay hareket hızı (m/dak) |
10 |
| Delme kafası tahrik tipi |
Doğrusal Hareket Kılavuzu; AC servo motor; Bilyalı vida İkincil tahrik |
| Delme kafasının maks. besleme hızı (m/dak) |
14 |
| Besleyici arabası kolu çalışma yöntemi |
Dikey kaldırma tipi |
| Boşaltma tarafındaki devirme silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutma |
| CNC eksen sayısı |
9 |
| Hava basıncı (MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
