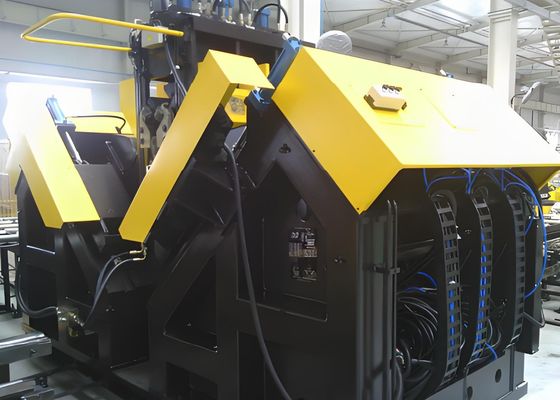

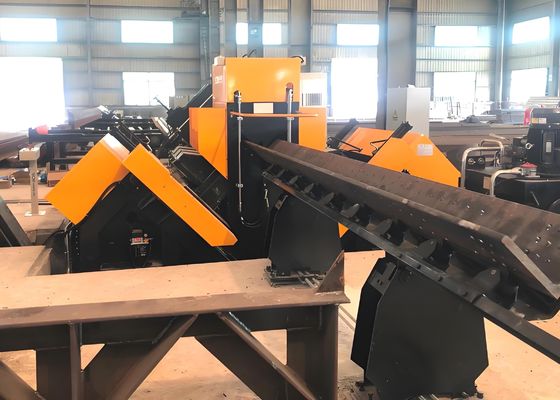

Her iki tarafta 3 bıçaklı, yüksek verimli CNC Açı Çizgisi Makinesi, BT40 Konik Matkap Mili
Ürün Kullanımı:
Bu ekipman öncelikle iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek mukavemetli açısal çeliğin delinmesi ve damgalanmasına adanmıştır. Açısal çelikteki tüm delikler, üstün delik kalitesi, hassas konum doğruluğu, yüksek üretim verimliliği ve otomasyon özelliklerine sahip bu üretim hattında işlenebilir.
Ürün Özellikleri:
1. Yüksek otomasyon seviyesi. Üretim hattı, otomatik bir yükleme cihazı (enine besleme kanalı ve döner bir yükleme çerçevesinden oluşur), otomatik bir boşaltma cihazı ve otomatik bir besleme cihazı ile donatılmıştır. Açısal çelikteki tüm delikler ve çelik işaret işaretleri, işleme sırasında manuel yardım gerektirmeden, üretim hattından tek bir geçişte tamamlanabilir, böylece işçilerin emek yoğunluğu önemli ölçüde azaltılır.
(1) Çerçeve ve taban plakası, yüksek kaliteli yapısal çelikten (Q345) kaynaklı montajlardan imal edilmiştir ve tüm makine, Takım Tezgahlarının CNC Sistemi için Genel Teknik Koşullar, Dövme ve Pres Makinelerinin Kaynaklı Parçaları için Teknik Koşullar, Metal Kesme Takım Tezgahları için Teknik Koşullar ve Dövme ve Pres Makinelerinin Hassas Denetimi için Genel İlkeler'de belirtilen standartlara uygundur.
(2) Ekipmanın her kaynaklı bileşeninin kaynak kalitesi, JB/T8609'un ilgili gereksinimlerine uygundur ve aralıklı kaynakların uzunluğu ve aralığı aynıdır.
(3) Dövme parçalar, katmanlaşma, katlanma, çatlaklar, kum delikleri ve hava delikleri gibi kusurlardan arındırılmış olmalıdır.
(4) Gövde, çalışma masası, taban ve silindir bloğu dahil olmak üzere tüm kaynaklı metal bileşenler ve döküm (dövme) parçalar, iç gerilimi ortadan kaldırmak için temperleme işleminden geçirilir.
(5) Ana dövmeler, kaynaklar ve dökümler, ilgili standartlara uygunluğu sağlayarak, iç kusurlar ve çatlaklar kesinlikle yasaklanarak, kusur tespit denetimlerine tabi tutulur.
2. Yazma ünitesi, yüksek mukavemetli ve istikrarlı performansa sahip kapalı bir yapıya sahiptir. Baskı ünitesi, makine tabanına sabitlenmiş bir yatak desteği, hareketli bir yatak ve hidrolik tahrikli bir pres kafası karakter kutusu ile donatılmıştır. Baskı işlemleri, bilgisayar talimatlarına uygun olarak çizimlerde belirtilen konumlarda gerçekleştirilir. Makinenin işleme aralığını genişletmek için, hareketli gövdenin (yani, karakter kafasının konumu) aşağı doğru konumunu farklı özelliklere sahip açısal çeliğin yazma konumlarına uyacak şekilde ayarlamaya izin veren manuel bir ayarlama mekanizması dahil edilmiştir.
Ana parametreler:
| Model |
ADM2532 |
| Açı boyutu (mm) |
140*140*10~250*250*32 |
| Ham maddenin maksimum uzunluğu (m) |
14 |
| İşaretleme kuvveti (kN) |
1000 |
| Karakter grubu sayısı |
1 |
| Karakter sayısı |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Hassas mesafe aralığı (mm) |
50~220 (Kademesiz) |
| Her iki taraftaki matkap sayısı |
3 (2 grup, toplam 6) |
| Her iki taraftaki bıçak sayısı |
3 |
|
Matkap milinin konikliği
|
BT40 |
| Maks. delme çapı (mm) |
Φ40 |
| Maks. Mil dönüş hızı (dev/dak) |
6000 |
| Matkap soğutma ünitesi |
MQL 360-2 (Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları (2000-25) |
| yakıt tüketimi |
5~50ml/sa |
| CNC arabası tahrik tipi |
AC servo motor, kremayer ve pinyon tahriki |
| Açısal malzemenin maks. besleme hızı (m/dak) |
40 |
| AB ekseni hizalama hareketi tahrik yöntemi |
Doğrusal Hareket Kılavuzu; AC servo motor; Bilyalı vida İkincil tahrik |
| Matkap kafasının maks. kaykay hareket hızı (m/dak) |
10 |
| Matkap kafası tahrik tipi |
Doğrusal Hareket Kılavuzu; AC servo motor; Bilyalı vida İkincil tahrik |
| Matkap kafasının maks. besleme hızı (m/dak) |
14 |
| Besleyici araba kolu çalışma yöntemi |
Dikey kaldırma tipi |
| Boşaltma tarafındaki devirme silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutma |
| CNC eksen sayısı |
9 |
| Hava basıncı (MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
