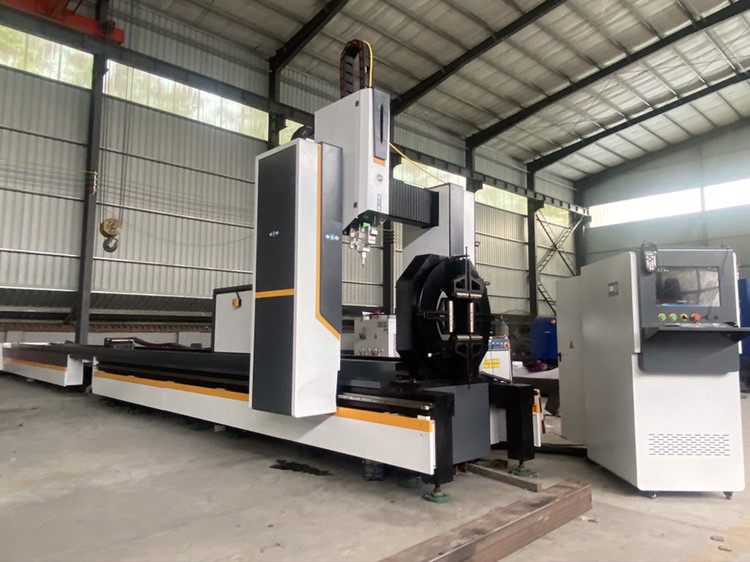

5 Aixs CNC Lazer Tüp Boru Işın Açısı Çelik Kesme Makinesi Modeli FLC5012
Ürün Açıklaması
Bu makine metal yuvarlak ve kare borular, kanal çeliği, H kiriş, açılı çelik vb. kesmek için kullanılır. Kesim grafiklerini ve kesim koşu parkurlarını görüntüleyebilen 19 inç yüksek çözünürlüklü LCD renkli ekrana sahiptir.Kesme programları manuel olarak düzenlenebilir.Yuvarlak boru, kare boru, kanal çeliği ve açılı çeliği kesebilen beş eksenli mükemmel kesimi benimser.Ayrıca işleme sırasında duraklatma, ileri, geri ve hız düzenleme gibi işlevleri destekler.200G dosyalarını saklayabilir ve istendiğinde kullanılabilir.Hızlı hız, yüksek verimlilik, yüksek hassasiyet ve kararlı çalışma ile yüksek verimli servo motor tarafından tahrik edilir.Yüksek frekanslı parazite gerçekten direnmek için yüksek esnek ekranlı tel kullanılır.Çeşitli fiber optik modeller için uygundur.Hareketli kiriş artıkları kurtarabilir.Ön ayna, uzun malzeme işleme gereksinimlerini kolaylaştırmak için iki takım akıllı takip ekleme cihazı ile donatılmıştır, Alıcının uzun malzeme sarkmasını ve etkilemesini önlemek için aralarında bir dizi akıllı takip malzemesi destek sistemi vardır. kesme doğruluğu.
Ekipmanın ana teknik parametreleri
1. Çelik boru kesme özellikleri
| Kesilebilir Malzeme Türü | Yuvarlak boru, Kare boru, Dikdörtgen boru, Kanal çeliği, Açı çeliği |
| Fiber kesme boru et kalınlığı | Maksimum 25 mm kalite 20 mm veya daha az |
| kesilmiş malzeme uzunluğu | 13000mm |
| diyagonal bölüm | 30-800mm |
| Genel vücut uzunluğu | 14000 mm |
| Makinenin toplam uzunluğu | 16000 mm |
| ekipman ağırlığı | 7000KG |
| Konumlandırma doğruluğu | 0.05-0.1mm |
| Kesme doğruluğu | 0,2-0,6 mm |
2, Ekipman temel özellikleri
| Numara. | İsim | modeli | Üretici firma |
| 1 | Elektrik kontrol kabini | ZLQ-XGEC | |
| 2 | lazer | 6000W | Maks |
| 3 | CNC boru kesme sistemi | EOE-HZH | |
| 4 | yatak bileşimi | Çift alt kiriş tasarımı 14m | |
| 5 | Servo sürücüler ve motorlar | 1.0KW | Saf Servo motor |
| 6 | Ön ve arka ayna motorları | 1.0KW | Saf Servo motor |
| 7 | raf kalınlığı | 6 mm taban/8 mm X ışını | |
| 8 | XZ ekseni motoru | 400W | servo motor |
| 9 | Y ekseni motoru | 750W | servo motor |
| 10 | redüktör | 40:1 | |
| 11 | Döner ayna | diyagonal 20-500mm | |
| 12 | ön ayna | Manuel çift etkili tasarım kendinden merkezleme | |
| 13 | arka ayna | Pnömatik tek etkili tasarım kendinden merkezleme | |
| 14 | kafa montajı | 1 takım | |
| 15 | Makine kafası portalı | 1 takım | |
| 16 | tren yolu | 14 takım (2m/takım) | |
| 17 | Ağır Hizmet Ön Yakalama Ünitesi | Parlatıcı ile 2 takım | |
| 18 | Ağır hizmet tipi ara destek sistemi | 1 takım, parlatma ile | |
| 19 | kablo | Isı direnci sınıfı PE-7, artı kalkan | |
| 20 | bilgisayar | Endüstriyel kontrol yüksek ve düşük sıcaklık bilgisayarı | |
| 21 | Dağıtım kutusu | İki soğutma işlemi daha ekleyin | |
| 22 | Tekerleği hareket ettir | Artan aşınma önleyici ve bükülme önleyici tasarım | |
| 23 | soğutucu | 6000w |
