Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Machine function: | punching, marking, cutting | Processing angle steel size range (mm): | L63×63×4~L200×200×20 |
|---|---|---|---|
| Max. punching capacity: | φ26×20(Material Q345 510N/mm²) | Number of punches per side: | 3 |
| Shearing mode: | Double shearing(single shearing optional) | Max. cutting capacity: | L63×63×4~L200×200×20(Material Q345 510N/mm²) |
| Marking force (KN): | 630 (1200 optional) | Number of marking groups (groups): | 4 (8 optional) |
| Character head number of each group: | 12 (18 optional) | character head size (mm): | 14×10×19 |
| Max. length of blank angle steel (m): | 14 | Max. length of finished angle steel (m): | 14 |
| The machining accuracy: | meets the requirements of GB2694 | Feeding speed of angle steel (M / min): | 50 |
| Overall dimension (mm): | 32000×6500×2350 | ||
| Vurgulamak: | Yüksek Hızlı Cnc Köşeli Bıçaklama Makinesi,Yüksek Hızlı Cnc Köşe İşaretleme Makinesi,Yüksek Hızlı Cnc Çaplı Borma Makinesi |
||
UygulanabilirBen...endüstri:

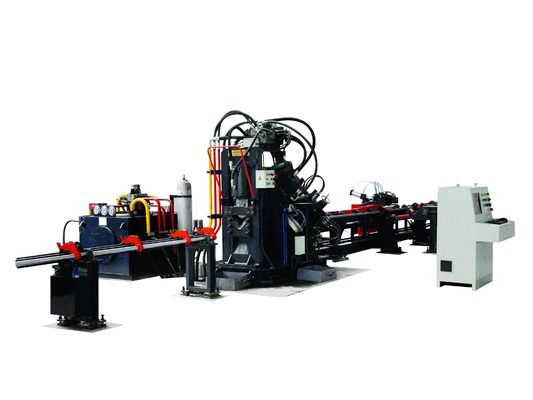

Bu makine açı çelik işareti için kullanılır, delme, ve açı çelik kule endüstrisi, elektrik güç armatürleri, yapı depolama tesisleri,ve çelik yapı inşaat endüstrileri vb..
Ürün Özelliği:
1. CNC teknolojisini, yüksek verimlilik, istikrarlı iş parçası hassasiyeti ile servo motor enfeksiyonu benimseyin. Ana hidrolik, pnevmatik ve elektrik parçaları tüm ithal.
2.Kolay programlama, talimat programlama ve lofting yazılımı benimsemek. TEKLA yazılımı tarafından oluşturulan.NC1 dosyalarını okuyabilir.
3. CNC besleme arabası servo motor tarafından çalıştırılır. Fotoelektrik kodlayıcı bilgiyi geri besler. Yüksek konumlandırma doğruluğunu sağlamak için kapalı döngü kontrolü.
4Tüm işaretleme, deşme ve kesme otomatik olarak tamamlanmıştır, tüm bitmiş açılar, iş gücünü hafifletmek için pnevmatik dönüş cihazı ile boşaltılabilir.
5. İşaretleme ünitesi iyi sertlik ile kapalı çerçeveyi benimser. Program tarafından seçilebilen işaretleme ünitesine dört grup karakter kutusu sabitlenmiştir. İşaretleme geri işareti istek üzerine ayarlanabilir.
Avantajlar
İşçilerin emek yoğunluğunu azaltmada diğer üreticilerden daha iyi.
Programlama yaparken, sadece iş parçasının boyutunu, delik çapını, kolimasyon mesafesini, iş parçalarının sayısını veya doğrudan dönüştürmek için CAD / CAM'i kullanmanız gerekir.
Makine, şu anda diğer yerli üreticilerinkinden üstün olan ve büyük bükülmelerli açıları karşılayabilen bir paletleme ve presleme cihazıyla donatılmıştır.
Kenar kesme ünitesi kapı tipi kesme bıçak kutusunu benimser, kesicinin değiştirilmesi güvenli, uygun ve hızlıdır.
Kesme fonksiyonuna sahiptir, sabit ayak malzemesini işleyebilir ve arızanın kendi kendini teşhis etme fonksiyonuna sahiptir.
Bitmiş ürün boşaltıldığında otomatik yığma fonksiyonu eklenebilir (kullanıcının seçimi için).
| 机器型号 Makine modeli |
JNC2020 | |
| 机器功能 Makine fonksiyonu |
冲孔,打字,剪切 冲孔,打字, 剪切 冲孔, 打字, 剪切 冲孔, 打字, 剪切 kesip kesmek Çakma, işaretleme, kesme |
|
| 加工角钢尺寸范围 (mm) İşleme açısı çelik boyut aralığı (mm) |
L63×63×4~L200×200×20 |
|
|
Maksimum ızgara kapasitesi |
φ26×20 ((materialQ345 510N/mm2) |
|
| 每侧冲头数 (个) Yan başına yumruk sayısı |
3 |
|
| 切断方式 Kırkma modu |
双刃剪切 ((单刃剪切选配) Tek bir bıçak Çift kesme (tek kesme seçeneği) |
|
|
En önemli karar yeteneği Max. kesme kapasitesi |
L63×63×4~L200×200×20 ((Materyal Q345 510N/mm2) L63×63×4~L200×200×20 ((Materyal Q345 510N/mm2) |
|
| 打字力 (KN) İşaretleme gücü (KN) |
630 (1200 seçimi) 630 (1200 isteğe bağlı) |
|
| 打印组数 (组) İşaretleme gruplarının sayısı (gruplar) |
4 (8 seçimi) 4 (8 isteğe bağlı) |
|
| 每组字头位数 (位) Her grubun karakter başlığı numarası |
12 ((18 seçimi) 12 (18 isteğe bağlı) |
|
| 字头尺 (mm) Karakter başı boyutu (mm) |
14×10×19 |
|
| Maksimum 毛角钢 uzunluğu (m) Açık açılı çeliklerin maksimum uzunluğu (m) |
14 |
|
| 最大成品角鋼長度 (m) Bitmiş açılı çelik uzunluğu (m) |
14 |
|
| 加工 hassasiyeti İşleme doğruluğu |
GB2694'ün gereksinimlerini karşılamak. GB2694 gereksinimlerini karşılar |
|
| 角鋼送進速度 (m/min) Köşeli çeliklerin besleme hızı (M / min) |
50 |
|
| Dış şekil boyutu (mm) Toplam boyut (mm) |
32000×6500×2350 |
|
