Büyük Boy Köşe Çeliği Delme ve Damgalama için Yüksek Verimli ve Otomatik CNC Köşe Çeliği İşleme Makinesi

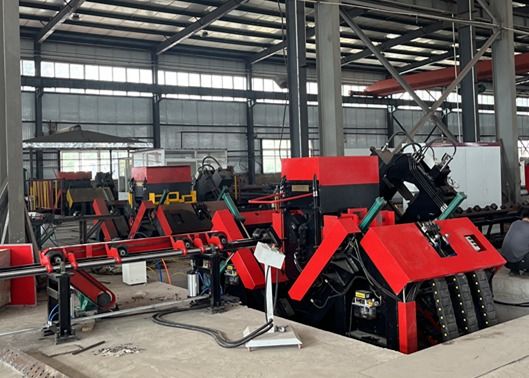

Büyük resim : Büyük Boy Köşe Çeliği Delme ve Damgalama için Yüksek Verimli ve Otomatik CNC Köşe Çeliği İşleme Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Auten
Sertifika:	ISO9001
Model numarası:	ADM2532

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Delivery Time:	30 days
Ödeme koşulları:	L/C, T/T
Yetenek temini:	100 takım/ay

İletişim

Detaylı ürün tanımı

Motor Gücü:	4kw	Processing Speed:	20-25m/min
Drilling Hole Diameter:	Ф13.5~Ф40mm	Durum:	Yeni
Hole Diameter:	26mm	Özellik:	Yüksek güvenilirlik
besleme hızı:	100 ~ 500 mm/dakika	Processing Angle Length:	Min. 300mm
Uygulama:	Çelik Yapı Kule Ayak Kaynağı	Angle Processing Size:	L63x6~L250x32 mm
Türü:	CNC açı çizgisi	Genel boyutlar:	12000mm x 5000mm x 2000mm
Kontrol Sistemi:	Siemens/Fanuc	Processing Angle Size:	40х40х3~125х125х10mm
İşaretleme kuvveti:	700KN

Ürün Kullanımı:

Bu ekipman öncelikle iletim hattı kuleleri için büyük boyutlu, yüksek dayanıklılıklı açılı çeliklerin delinmesi ve damgalanması için kullanılır.Yüksek delik kalitesine sahip, konum doğruluğu, yanı sıra dikkate değer üretim verimliliği ve otomasyon seviyesi.

Ürün Özellikleri:

Yüksek Otomasyon Seviyesi:Üretim hattı otomatik yükleme sistemi ile (arkalı bir besleme kanalından ve döner bir yükleme çerçevesinden oluşan), otomatik boşaltma mekanizması ile entegre edilmiştir,ve otomatik besleme cihazıBu, tüm deliklerin ve çelik işaret oymalarının açı çeliklerine tek bir geçişle üretim hattından tam olarak işlenmesini sağlar ve bu da manuel müdahaleye gerek duymaz.Operatörlerin emek yoğunluğunu önemli ölçüde azaltır.

(1) Çerçeve ve taban levhası yüksek kaliteli yapısal çelikten (Q345) kaynak işlemleri ile üretilmiştir.Makine Araçları CNC Sistemi için Genel Teknik Koşullar,Kalıplama ve presleme makinelerinin kaynaklı parçaları için teknik koşullar,Metal kesme makine aletleri için teknik koşullar, veKalıplama ve presleme makinelerinin hassas denetimi için genel ilkeler.

(2) Ekipmanın her bir bileşeninin kaynak kalitesi, JB/T8609'da belirtilen gereksinimlere sıkı bir şekilde uymaktadır.Uyumluluk sağlamak için kesintisiz kaynakların uzunluğu ve aralıkları hassas bir şekilde kontrol edilir.

(3) Kalınlaştırılmış bileşenler, laminat, kıvrım, çatlak, kum delikleri ve boşluklar gibi kusursuz olduklarını sağlamak için sıkı bir kalite kontrolüne tabi tutulur.

(4) Tüm kaynaklı metal bileşenler, ayrıca döküm ve dövme parçaları (makine gövdesi, çalışma masası, taban ve silindir bloğu dahil),İç stresleri etkili bir şekilde azaltmak için ısıtma işlemine maruz kalırlar..

(5) Kritik kalıplar, kaynaklar ve dökümler, iç kusurları veya çatlakları tespit etmek için yıkıcı olmayan test yöntemleri kullanılarak denetlenir.

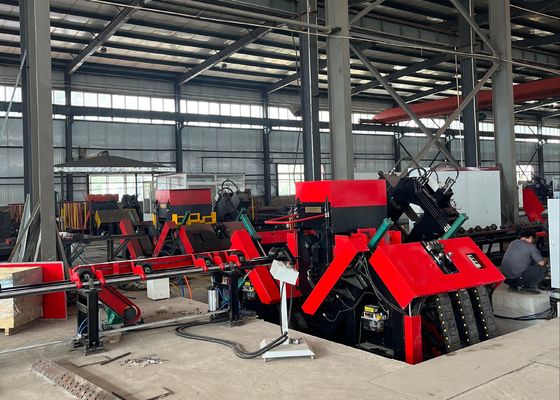

Büyük Boy Köşe Çeliği Delme ve Damgalama için Yüksek Verimli ve Otomatik CNC Köşe Çeliği İşleme Makinesi 0

Ana parametreler:

Model	ADM2532
Açı boyutu ((mm)	14014010~25025032
Hammaddenin maksimum uzunluğu (m)	14
İşaret kuvveti ((kN)	1000
Karakter grubunun numarası	1
Karakter numarası	18
Karakter boyutu (mm)	141019
Kesin mesafe aralığı ((mm)	50~220 ((Stepless)
Her bir tarafta matkap sayısı	3 ((2 grup, toplamda 6)
Her iki tarafta da bıçak sayısı	3
Borma yuvasının konperasyonu	BT2
En fazla delme çapı (mm)	Φ40
Spindle dönme hızı ((r/min)	6000
Borma soğutma ünitesi	MQL 360-2 ((Kuru soğutma)
Soğutma ünitesi yağ depolama kapasitesi	2L
Kesme yağı	Bitkisel yağ bazlı mikro kesme yağları ((2000-25)
Yakıt tüketimi	5 ~ 50 ml/saat
CNC araba sürücüsü tipi	AC servo motor,rak ve pinion sürüşü
Maks. açı besleme hızı ((m/dakikada)	40
AB eksenine hizalı hareket tahrik yöntemi	Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş
Kaykayın sondaj kafasının en yüksek seyahat hızı ((m/dakikada)	10
Borma başı sürücü tipi	Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş
Borma kafasının maksimum besleme hızı ((m/dakikada)	14
Besleme arabası kolunun çalışma yöntemi	Dikey kaldırma tipi
Serbestleme tarafında yuvarlanma silindirlerinin sayısı	4
Hidrolik istasyon soğutma yöntemi	Hava soğutması
CNC eksen sayısı	9
Hava basıncı ((MPa)	1
Toplam güç	Yaklaşık 150KW
Makine ağırlığı (kg)	Yaklaşık 33 ton
Toplam boyutlar (m)	33 çarpı 8.5 çarpı 2.5
