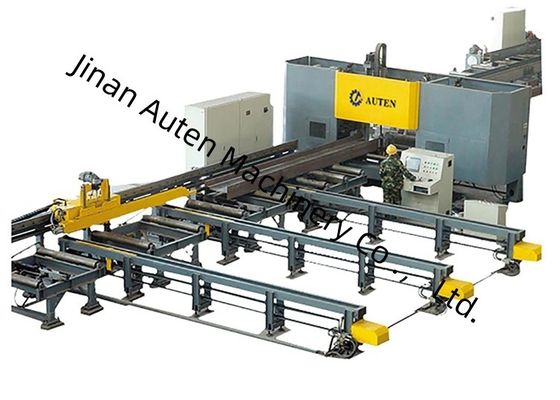

Üç Milli BT40 CNC Kiriş Delme İşaretleme ve Kesme Makinesi Kiriş Uzunluğu 2000～13000mm

Üç İşmilli BT40 CNC Kiriş Delme İşaretleme ve Kesme Makinesi Kiriş Uzunluğu 2000～13000mm

Takım tezgahı kullanımı:

Bu takım tezgahı esas olarak H profilli çelik, kanal çeliği ve diğer çeliklerin delinmesi, kılavuz çekilmesi ve işaretlenmesi için kullanılır. Çeliğin üç yüzünü delmek için üç adet BT40 yüksek hızlı işmili kullanılır. Her yüzeyde bir işmili bulunur ve ilgili sıra tipi takım magazini 4 adede kadar matkap ucu spesifikasyonunu barındırabilir.

Yüksek işleme verimliliği, yüksek hassasiyet, kolay kullanım ve geniş uygulanabilirlik özelliklerine sahiptir. İnşaat, garajlar, kuleler ve ızgaralar gibi çelik yapı endüstrilerinde yaygın olarak kullanılmaktadır.

Takım tezgahı yapısı ve konfigürasyonu:

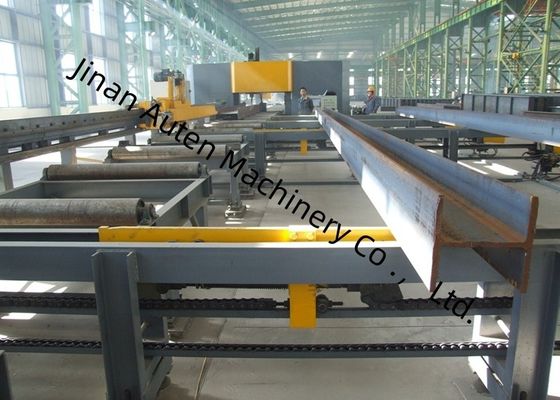

Bu takım tezgahı esas olarak delme makinesi, besleme arabası, besleme kanalı, boşaltma kanalı, soğutma sistemi, hidrolik sistem, pnömatik sistem, yağlama sistemi, elektrik sistemi vb.'den oluşur. Takım tezgahı sabit yatak ve hareketli iş parçası yapısını benimser. Bu üç boyutlu delme yapısı, otomatik üretim için uygundur.

Delme makinesi

Delme makinesi esas olarak bir taban, bir yatak, hareketli bir kaydırak, bir işmili kutusu, bir üst baskı cihazı, bir yan sıkıştırma cihazı ve bir sıra tipi takım magazinden oluşur.

Takım tezgahı, sırasıyla yatay ve dikey yönlerde delme için kullanılan, sabit taraf, hareketli taraf ve üst ünite işmili kutusu olmak üzere üç işmili kutusuna sahiptir. Her işmili kutusu bağımsız olarak çalıştırılabilir ve aynı anda delme işlemini tamamlayabilir, bu da üretim verimliliğini büyük ölçüde artırır. Her işmili kutusu bir dizi BT40 yüksek hızlı mekanik işmiline sahiptir ve ilgili sıra tipi takım magazini, maksimum 4 çapta matkap ucu (işmili üzerinde takım yokken) ile takılabilir ve iş parçası bir kez sıkıştırıldığında 4 farklı delik çapı otomatik olarak işlenebilir. İşmili beslemesi bir servo motor tarafından tahrik edilir ve hızlı ileri, çalışma yönünde ileri ve hızlı geri, program kontrolü ile elde edilebilir; işmili motoru bir işmili servo motor tarafından tahrik edilir ve hız, geniş bir hız ayar aralığı ile kademesiz olarak ayarlanır.

Üç işmili kutusu üniteleri yatak tarafına asılır ve her işmili kutusu ünitesi, işmili kutusunun yatay ve dikey hareketini sağlamak için iki set servo motor tarafından tahrik edilir, bu da bilyalı vidalarla tahrik edilir ve hassas lineer yuvarlanma kılavuzları ile yönlendirilir. Bu ekipman, delme işlemi sırasında iş parçasını iki yönde bastırır. Bir hidrolik silindir, iş parçasının üzerindeki bir baskı mekanizmasını iş parçasını yatay destek silindirine bastırmak için tahrik eder ve bir hidrolik silindir, iş parçasını yandan bastırmak için yan taraftaki bir baskı mekanizmasını tahrik eder.

Özellikler:
