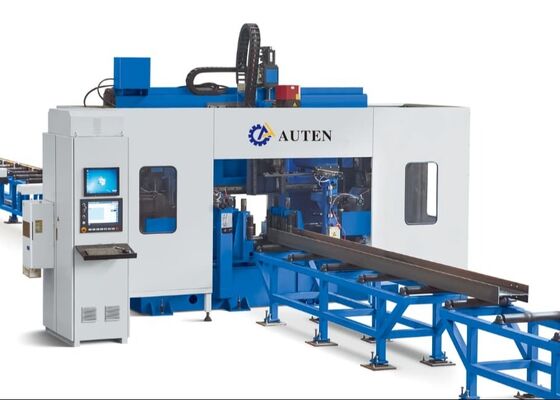

CNC Çubuk Buhra Makinesi BT40 Çelik Yapı Uygulamaları İçin 40mm Değeri Çukur Spindles

CNC Çubuk Buhra Makinesi BT40 Çelik Yapı Uygulamaları İçin 40mm Değeri Çukur Spindles

Uygulama:

Bu işleme merkezi özellikle H kirişleri üzerinde sondaj işlemleri için tasarlanmıştır.İş parçasında olağanüstü verimlilikle sondaj işlemleri gerçekleştirirÜstün işleme doğruluğu ve kullanıcı dostu operasyonel yetenekleri ile, bu ekipman çelik yapı endüstrisinde kritik bir yüksek performanslı çözüm olarak hizmet eder.İnşaat mühendisliği de dahil olmak üzere kilit sektörlerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği üretimi ve ağ yapısı projeleri.

Özellikler:

Ürün Özellikleri

1Bu 3D H kiriş sondaj ve kesme makine aracı esas olarak ana makine vücudu, CNC besleme sistemi, malzeme taşıyıcı, elektrik sistemi, hidrolik sistem, soğutma sistemi,yağlama sistemiSabit bir yatak yapısı ve hareketli bir iş parçası kuruluşu kullanan makine alet, büyük ölçekli H kirişlerinin işlenmesi için son derece uygundur.Sürekli üretim işlemlerini mümkün kılar ve yüksek derecede otomasyon ile karakterize edilir.

2. Borma makinesi gövdesinde yatak, CNC kaydırıcı masa montajları, destek cihazları, üst baskı cihazları, yan baskı cihazları ve algılama cihazları bulunur.CNC kaydırma masasının bileşenleri sabit tarafı içerirÖzellikle H kirişli sondaj operasyonları için tasarlanmış olan kaydırma masa kümeleri, kaydırma plaka, kaydırma masa tabanından oluşur.bir spindle başı, yüksek hızlı mekanik bir spindle, bir araç silindir, değişken frekanslı bir motor, bir servomootor, doğrusal kılavuzlar ve kurşun vidalar.

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur.Böylece H ışınının beslenmesini ve iş parçasının kesin konumlandırılmasını sağlar.

4Malzeme taşıyıcı, bir içe besleme taşıyıcı ve bir dışa besleme taşıyıcıya ayrılır.Özellikle profilli çelik boşlukların taşınması için tasarlanmış, boşlukların Y yönünde konumlandırılmasını sağlıyor ve malzeme besleme işlemini tamamlamak için CNC besleme cihazıyla işbirliği yapıyor.Dışarıda besleme taşıyıcı malzeme kanal brackets ve destek rulolar oluşur, ve özel olarak bitmiş iş parçalarını taşımak için kullanılır.

5. Soğutma sistemi, sondajın soğutması için petrol sisinden yararlanarak iç ve dış soğutma yöntemlerini benimser.Çevre sürdürülebilirliği, ve minimum matkap aşınması.

6Hidrolik sistem, üst baskı cihazına, yan baskı cihazına, alet silindirine ve diğer ilgili bileşenlere güç sağlamasından sorumludur.

7Pnömatik sistem, manipülatör, test silindir ve eşdeğer ekipman için güç sağlamak için tasarlanmıştır.

8Yağlama sistemi merkezi yağıma ve manuel yağıma kombinasyonunu kullanır.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların zamanlı ve nicel yağlanması için uygulanır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu işlem programları parça numaralarına göre herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Makine aracı, yalnızca bireysel işleme parametrelerinin manuel ayarlanmasını ve kontrolünü gerçekleştirmekle kalmaz, aynı zamanda tüm işleme iş akışı için tamamen otomatik kontrolü de sağlayabilir.

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsBu gösterimlerde sunulan örnekler, cihazın kesin delik konumlandırma, pürüzsüz vurulan iplikler ve belirgin işaretleme desenleri elde etme kapasitesini açıkça göstermektedir.Böylece pratik uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtır.

Yüksek H H hızı CNC H-Beam Borma, İşaretleme ve Kesme Makinesi, esas olarak çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılmaktadır.Çerçeve ve destek yapılarında uygulanan H kirişleri için hassas işleme sağlar, böylece çelik yapıların istikrarlı montajı için sağlam bir temel oluşturur.ekipman H kirişleri üzerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir. Bu sadece köprülerin yapısal istikrarını arttırmakla kalmaz aynı zamanda uzun süreli yükleri etkili bir şekilde kaldırmalarını da sağlar.Mükemmel operasyonel verimliliğe sahip olan makine, bu kilit altyapı sektörleri için güvenilir destek sunar ve ilgili projelerin sorunsuz ilerlemesini garanti eder.
