Model BHD500/3 CNC H Bölüm Çelik Kombine İşleme Makinesi 100 ~ 3000r / Min Mil Hızı

Model BHD500/3 CNC H-Bölümlü Çelik Kombine İşlem Makinesi 100~3000r/Min Döner Hız

Makine kullanımı:

Bu işleme ekipmanı, H kirişleri ve kanal çelikleri de dahil olmak üzere kesimli çelik üzerinde sondaj, dokunma ve yazma işlemlerini gerçekleştirmek için özel olarak geliştirilmiştir.Üç BT40 yüksek hızlı fiyonk kümesi, üç taraflı işleme yapma için yapılandırılmıştır., her işleme yüzeyi için bağımsız bir spindle atanır. eşleşen doğrusal araç depolama derneği, dört farklı spesifikasyona sahip kesme aletlerini barındırabilir.

Üstün işleme verimliliğine, olağanüstü boyut doğruluğuna, kolay çalıştırılabilirliğine ve geniş uyarlanabilirliğine sahip,Ekipman, bina mühendisliğini kapsayan yapısal çelik sektörlerinde yaygın olarak kullanılıyor., park garajı imalatı, iletim kulesi ve uzay çerçevesi imalatı.

Özellikler:

1. Borma makinesi

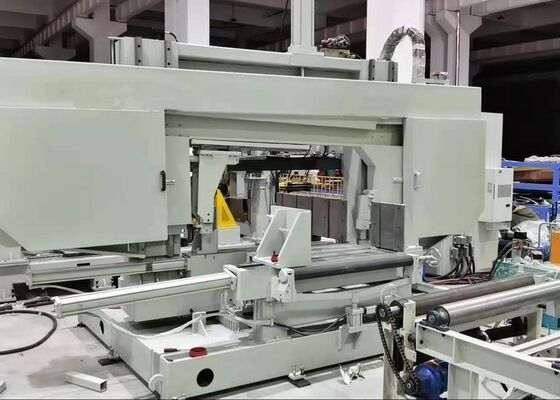

Bu sondaj ünitesi esas olarak bir taban çerçevesinden, makine yatağından, mobil kaydırma aracından, iğne başından, üst sıkıştırma mekanizmasından, yan sıkıştırma montajından ve doğrusal araç dergisinden oluşur.

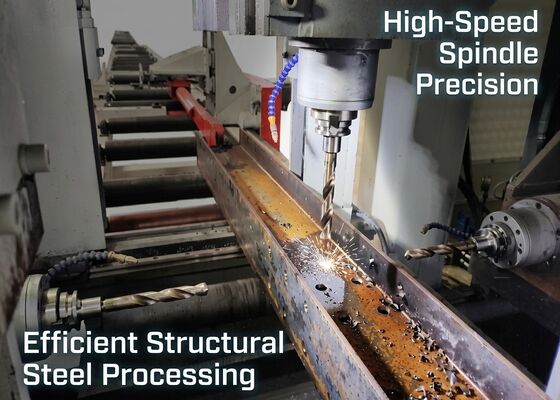

Ekipman üç filit başlığıyla donatılmıştır: sabit yan filit başlığı, hareketli yan filit başlığı ve üst filit başlığı, sırasıyla yatay ve dikey sondaj görevlerini yerine getirir.Tüm spindle başları otonom çalışabilir ve aynı anda sondaj yapabilir, genel üretim kapasitesini büyük ölçüde arttırır.ve destekleyen doğrusal alet dergisi değişen çaplı dört sondaj parçası kadar tutabilir (spindle boşaltıldığında). Tek bir iş parçası sıkıştırma döngüsünde dört farklı delik boyutunun otomatik işlenmesini destekler.Çalışan besleme ve program kontrolü altında hızlı dönüşSpindle, geniş bir hız aralığı ile adımsız hız düzenlemesi sağlayan özel bir spindle servo motoru tarafından çalıştırılır.

Makine yatağının yanında üç dizi spindle montajı kurulur. Her spindle birimi yatay ve dikey hareketleri gerçekleştirmek için çift servo tahrik montajları ile çalıştırılır.Güç aktarımı için küre vida ve konum yönlendirmesi için yüksek hassasiyetli doğrusal rulo rehberleri kullanılması. Borma döngüsü boyunca, ekipman çift yönelimli iş parçasını sıkıştırıyor:bir hidrolik silindir, iş parçasını yatay destekli silindirlere sabitlemek için üst tutma montajını çalıştırır., ayrı bir hidrolik birim, yan kısımları kenarlarından sabitlemek için yan kısımları hareket ettirir.

2Besleme kanalı.

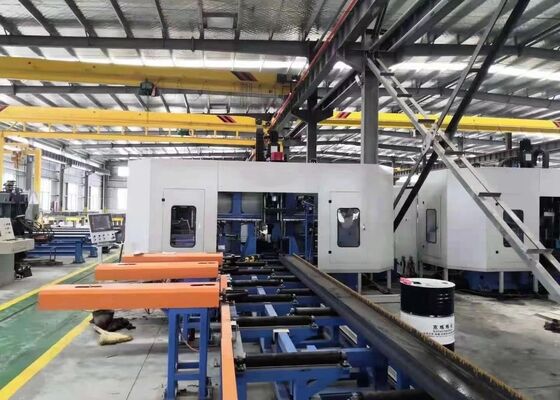

Besleme geçidi destek çerçeveleri, destekli rulolar, yan konumlandırma ruloları, yan itiş montajları ve raf bileşenleri ile monte edilmiştir.İşlem sırasında bulunan iş parçaları için taşıyıcı olarak işlev görenİş parçasının ön kenarını algılamak ve X ekseninin boyunca işleme değerini tanımlamak için geçişin giriş ucuna bir fotoelektrik algılama anahtarı yerleştirilmiştir.Yanlı konumlandırma tekerlekleri hammaddeler için Y ekseni ön konumlandırmayı tamamlar, ve yan itici armatürler sabit hizalama için iş parçasını bu konumlandırma silindirlerine sıkıca sıkıştırır.

3Kanalı boşaltıyorum.

Serbestleme taşıyıcı çerçevesi destek destekleri, yük taşıyan rulolar ve yardımcı ekipmanlardan oluşur.Tamamen işlenmiş bitmiş iş parçacıklarını tamamen işledikten sonra taşımak için özel olarak tasarlanmış.

Ürün doğrulama denemeleri sırasında, CNC entegre sondaj,Yapısal kirişler için işaretleme ve kesme ekipmanları, farklı flens genişlikleri ve ağ ölçümleri olan standart H kirişi test numunelerinde doğrulanmış işleme performansını sağlar, çeşitli özelliklere sahip kanal çelik örnekleriyle birlikte. Bitmiş test parçaları, cihazın delik düzeni konusunda üstün performansını kanıtlar.kalifiye edilmiş iç iplik vurma ve net sıvı işaretlemesi, yerinde gerçek çalışma koşullarında olağanüstü hassasiyetini ve çalışma istikrarını yeterli şekilde kanıtlar.

Bu yüksek hızlı CNC tüm-bir H kiriş işleme makinesi, çoğunlukla yapısal çelik üretim tesislerinde ve köprü mühendisliği gelişmelerinde kullanılır.Yapımlı çelik çerçevelerin hassas ve istikrarlı montajını desteklemek için çerçeve ve yük taşıyan H kiriş üyelerinde hassas işleme yapılırKöprü altyapısı projelerinde, H şekilli çelik üzerindeki yüksek hassasiyetli sondaj, genel yapısal dayanıklılığı optimize eder ve bitmiş köprülerin uzun süreli yük direncini iyileştirir.Üretim verimliliğinin üstünlüğünden yararlanmak, ekipman, temel altyapı endüstrileri için güvenilir bir teknik güvence sağlar ve ilgili inşaat işletmelerinin düzgün bir şekilde yürütülmesini garanti eder.
