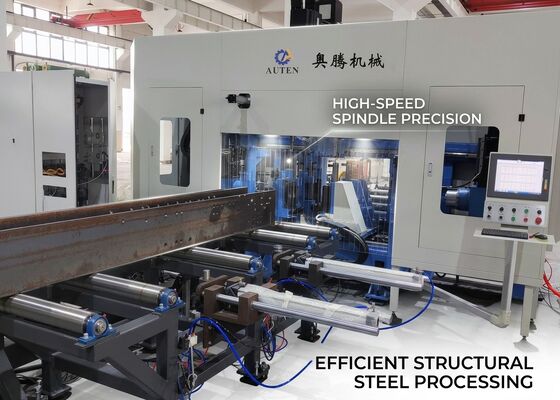

Köprü Fabrikasyonu Yüksek Hızlı CNC H Çubukları Borma Testere Makinesi Kullanmak
Uygulama sektörü:
Bu makine, H kesimi çelik üzerinde sondaj işlemleri için özel olarak tasarlanmıştır.basit ve uygun bir işletim sağlayarak mükemmel işleme doğruluğunu sağlamakÇelik yapı endüstrisinde önemli bir yüksek verimlilikli ekipman olarak, inşaat mühendisliği, köprü imalatı, iletim kulesi üretimi, ızgara yapıları,ve diğer ilgili endüstriyel alanlar.
Özellikler:
| Model |
BHD700/3 |
| H Çizgi genişliği aralığı (mm) |
100 ~ 700 |
| H Çizgi yüksekliği aralığı (mm) |
100 ~ 500 |
| Kanal çelik genişliği aralığı (mm) |
100 ~ 700 |
| Kanal çelik yüksekliği aralığı (mm) |
100 ~ 250 |
| İş parçasının maksimum kalınlığı (mm) |
40 |
| İş parçasının maksimum uzunluğu (m) |
12 veya 15 (ihtiyaç duyulmaz) |
| Borma yuvası. |
Toplamda 3 spindle, üst birimdeki bir spindle, sol taraf ve sağ taraf. |
| Döner deliği ucu |
BT2 |
| En fazla delme çapı (mm) |
40 |
| Döner motor gücü (kW) |
Tanrı'nın Sözü, 1/9 |
| Dökme hızı (r/min) |
100 ~ 3000 |
| Döner besleme hızı (m/dakikada) |
0 ~ 10 |
| X ekseninde besleme hızı (m/dakikada) |
0 ~ 20 |
| Araç dergisinin miktarı |
3 |
| Araç dergisinin türü ve kapasitesi |
Satır tipi, 3x4 (ihtiyaç duyulmaz) |
| İşaretleme birimi (ihtiyaç duyulmaz) |
Disk yazma, 36 karakter, karakter boyutu Φ10mm |
| CNC sistemi |
Almanca, Japonya, Çin |
| Soğutma yöntemi |
Spray soğutma, iç soğutma + dış soğutma |
| Makine Toplam Boyutu (m) |
Yaklaşık 33x5.5x3.5 |
| Toplam Güç ((kW) |
Yaklaşık 55. |
| Yukarıdaki parametreler müşterinin özel gereksinimlerine göre ayarlanabilir ve değiştirilebilir. |
CNC sondaj makinesi hattının bileşenleri
CNC sondaj makinesi hattı esas olarak ana makine çerçevesi, CNC besleme sistemi, boşaltma taşıyıcı, soğutma sistemi, hidrolik sistem, pnevmatik sistem,yağlama sistemiBu üretim hattı, hareketli iş parçası destek sistemi ile birleştirilmiş sabit yatak yapısını benimser.Bu konfigürasyonun sağladığı 3 boyutlu sondaj yeteneği, tamamen otomatik üretim süreçlerini mümkün kılar., istikrarlı, verimli ve sürekli üretim performansını sağlar.
1Ana makine gövdesi.
Ana makine gövdesi, bir taban, makine yatağı, hareketli kaydırıcı masa, iğne başlığı, üst sıkıştırma cihazı, yan sıkıştırma cihazı ve sıra biçiminde bir araç dergisinden oluşur.Yatak yapısı yüksek sertlik ve mükemmel kararlılık özelliklerine sahiptirBu sağlam tasarım, uzun süreli işleme doğruluğunu ve operasyonel tutarlılığı sağlar.
2Soğutma sistemi
Matkab, basınçlı hava ve soğutma sıvısı kombinasyonu yoluyla elde edilen bir aerosol soğutma yöntemi kullanılarak soğutulur.Daha iyi maliyet verimliliği, çevresel faydalar ve araç aşınmasının azalması.Çalışma sırasında matkabın sürekli ve etkili soğutulmasını sağlamak.
3Yağlama sistemi
Yağlama sistemi, merkezi ve manuel birleştirilmiş bir yağlama yapısını benimser.Merkezi yağlama ünitesi, belirlenmiş doğrusal kılavuzlara ve kurşun vidalara hassas ve tutarlı yağlama sağlar, diğer yağlama noktaları manuel uygulama ile korunur.

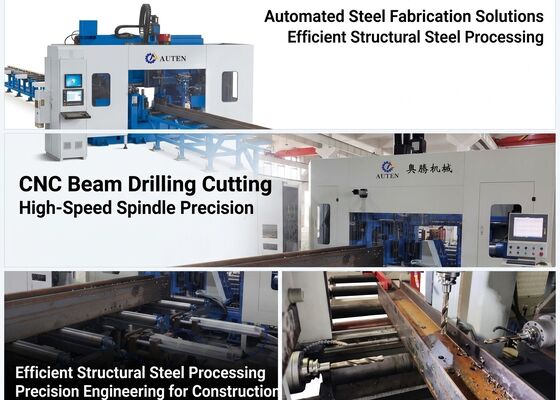

Bu makine alet, özellikle H kirişleri, kanal çelikleri ve diğer çeşitli yapısal çelik bileşenleri üzerinde sondaj, dokunma ve işaretleme işlemleri için geliştirilmiştir.Tüm işleme döngüsü boyunca yüksek hassasiyeti ve istikrarlı verimliliği korurken farklı özelliklere sahip çelik parçaları işleyebilirGösteri sırasında,ekipman genellikle performansını göstermek için standart H ışını örnekleri (değişen flens genişlikleri ve ağ kalınlıkları ile) ve farklı boyutlarda kanal çelik örnekleri kullanır.Bu test parçaları açıkça kesin delik konumlandırma, pürüzsüz iplik dokunuş, ve net işaretleme sonuçları gösterir,makinenin yüksek hassasiyetini ve pratik kullanımdaki çalışma güvenilirliğini tam olarak yansıtır.
Yüksek H H hızı CNC H kiriş sondaj makinesi, öncelikle çelik yapısı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Yapı çerçevelerinde ve destek sistemlerinde kullanılan H kirişlerinin hassas işlenmesini gerçekleştirir., çelik yapıların doğru ve istikrarlı montajını sağlar.Köprülerin yapısal dayanıklılığını artırmak ve uzun vadeli yük taşıma güvenilirliğini sağlamakYüksek verimliliği, önemli altyapı projelerine güçlü teknik destek sağlar ve projenin sorunsuz ve zamanında yürütülmesine katkıda bulunur.
