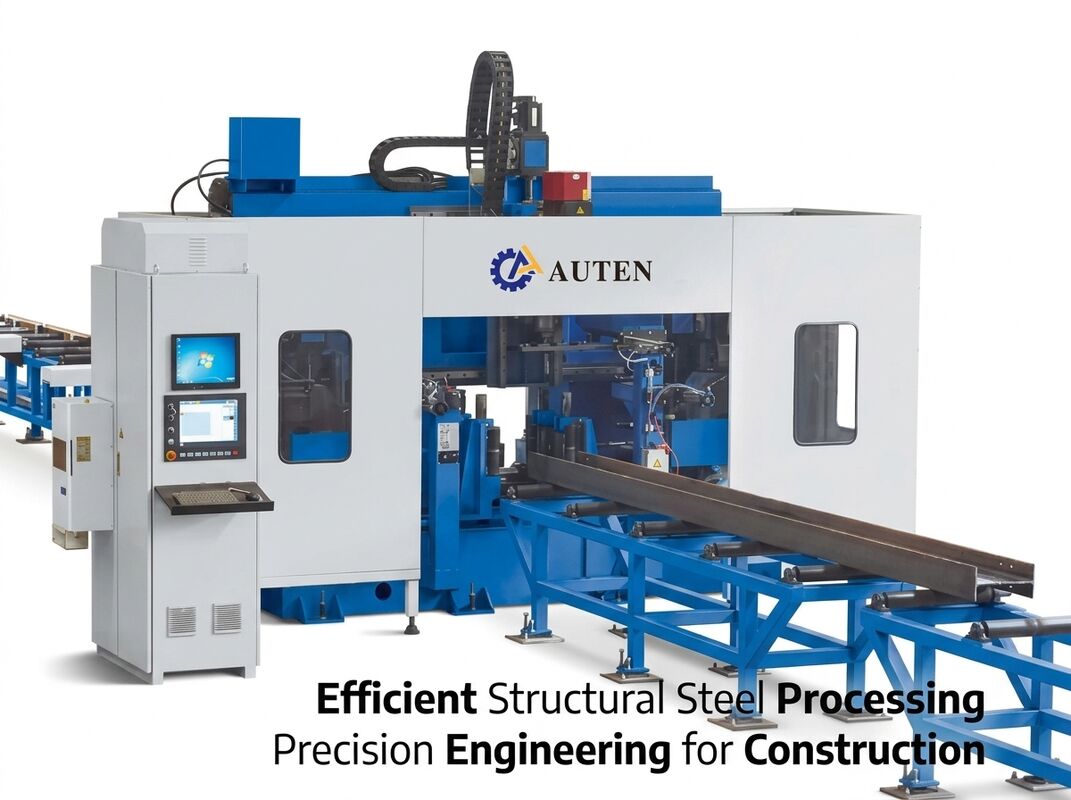

İnşaat Mühendisliği Köprü Projesi Kullanım CNC Çubuk Borma Makinesi Hattı BT40 Ana Döner
Uygulama sektörü:
Bu makine alet, özellikle H şeklindeki çelik üzerindeki sondaj işlemleri için tasarlanmıştır.olağanüstü işleme doğruluğu ve kullanıcı dostu işletim sağlamakÇelik yapı endüstrisinde yüksek verimlilikte bir çekirdek ekipman parçası olarak, inşaat mühendisliği, köprü projeleri, iletim kuleleri, ızgara çerçeveleri,ve diğer ilgili sektörler.
Özellikler:
| H ışını parametresi |
Max. Boyut Genişlik x Yükseklik |
700×500 mm |
| Min. Boyut Genişlik x Yükseklik |
100×100 mm |
| Çizginin uzunluğu |
2000~12200 mm |
| Ana iğne |
Ne kadar? |
3 |
| Model |
BT2 |
| Motor gücü |
11 kW |
| Döner hızı |
100~3000 r/min |
| Delik çapı |
φ5?? φ30 mm |
| CNC ekseni |
X eksenindeki servomotor gücü |
Yaklaşık 5 kW |
| Yatay sondaj konumlandırma ekseni servo motor gücü |
Yaklaşık 1,5 kW |
| Dikey sondaj konumlandırma ekseni servo motor gücü |
Yaklaşık 3 kW |
| Borma besleme servo motoru |
Yaklaşık 2 kW |
| Araç dergisi |
Ne kadar? |
3 |
| Türü |
Satır tarzı |
| Araç magazin kapasitesi |
4 x 3 |
| İşleme Doğruluğu |
Delik mesafesinin sapması |
1 metrelik mesafede iki delik. |
±0.5 |
| İzin verilen sapma değeri, delik mesafesinin her 1 metre eklenmesiyle ±0,2 mm artar ve maksimum ±2 mm'yi geçmez. |
| Son marj sapması |
±1,0 mm |
| Makine boyutu |
Yaklaşık 33x5.5x3.3m. |

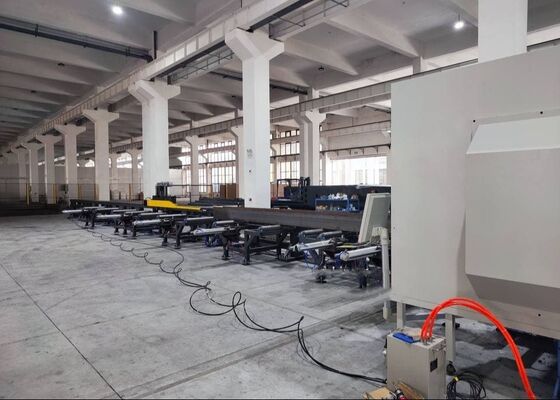

CNC sondaj makinesi hattının bileşenleri
CNC sondaj makinesi hattı, esas olarak ana makine çerçevesini, CNC besleme sistemini, dış besleme taşıyıcısını, soğutma sistemini, hidrolik sistemi, pnevmatik sistemi,yağlama sistemi, elektrik sistemi ve hurda malzemesi toplama arabası. Üretim hattı, hareketli bir iş parçasını taşıyan yapı ile eşleştirilen sabit yatak tasarımına sahiptir.Bu yapılandırma 3 boyutlu sondaj yeteneği sağlar, tamamen otomatik üretim süreçlerini mümkün kılarak verimli, tutarlı ve güvenilir üretim operasyonlarını sağlar.
1Ana makine gövdesi.
Ana makine gövdesi esas olarak bir taban, yatak, hareketli kaydırıcı masa, başlık, üst baskı cihazı, yan baskı cihazı ve sıra tipi bir araç dergisinden oluşur.Yatak olağanüstü sertlik ve kararlılıkla karakterize edilir., yüksek hızlı işleme işlemleri sırasında oluşturulan kuvvetlere ve titreşimlere dayanmasını sağlar.Bu yapısal sağlamlık, makine aletinin tüm çalışma aşamalarında tutarlı bir işleme hassasiyetini korumasını sağlar.
2Soğutma sistemi
Sıkıştırılmış hava ile soğutma suyunu birleştiren bir aerosol soğutma sistemi kullanılarak soğutulur. Bu yöntem, minimum soğutma suyu kullanımı, artan maliyet verimliliği,Çevre sürdürülebilirliği, ve daha az matkap aşınması.Çalışma sırasında matkabın sürekli ve etkili bir şekilde soğutulmasını sağlamak için püskürtme konumunun uygun bir şekilde ayarlanmasını sağlar.
3Yağlama sistemi
Bu sistem hem merkezi hem de manuel yöntemleri entegre eden bir hibrit yağlama düzenini kullanır.Belirtilen doğrusal kılavuzlara ve kurşun vidalara planlı yağlama, geriye kalan tüm yağlama noktaları manuel olarak servis edilir.

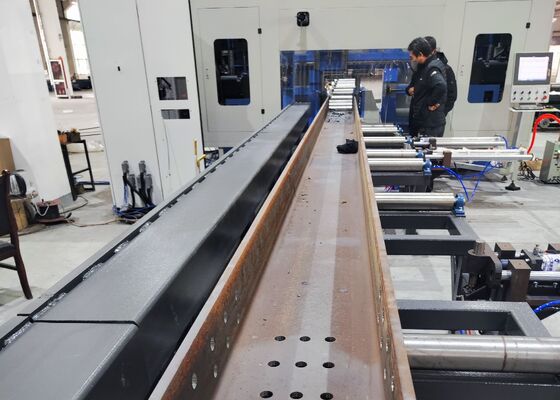

Bu makine, H kirişleri, kanal çelikleri ve diğer çelik iş parçalarının çok çeşitli alanlarında sondaj, dokunma ve işaretleme işlemleri için özel olarak tasarlanmıştır.Tüm işleme döngüsü boyunca yüksek hassasiyeti ve operasyonel verimliliği korurken farklı özelliklere sahip çelik bileşenleri barındırırGösterim seansları sırasında,makine, standart H ışını örnekleri (farklı flens genişlikleri ve web kalınlıkları ile) ve farklı boyutlarda kanal çelik örnekleri kullanarak yeteneklerini etkili bir şekilde sergilerBu gösterim parçaları makinenin kesin delik konumlandırma, doğru bir şekilde dokunan iplik,ve iyi tanımlanmış işaretleme desenleri pratik uygulamalarda olağanüstü doğruluğunu ve güvenilirliğini tam olarak göstermektedir..
Yüksek H hızlı CNC H kiriş sondaj makinesi esas olarak çelik yapı üretim atölyelerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek elemanlarında kullanılan H kirişlerinde hassas işleme yapar., çelik yapıların doğru ve istikrarlı montajı için güvenilir bir temel sağlar.Yapısal bütünlüğü artırmak ve köprülerin uzun süreli yüklere dayanabilme kapasitesini sağlamakOlağanüstü operasyonel verimliliği, bu kritik altyapı sektörleri için güvenilir teknik destek sunarak, projeyi sorunsuz ve zamanında yürütmeyi kolaylaştırıyor.
