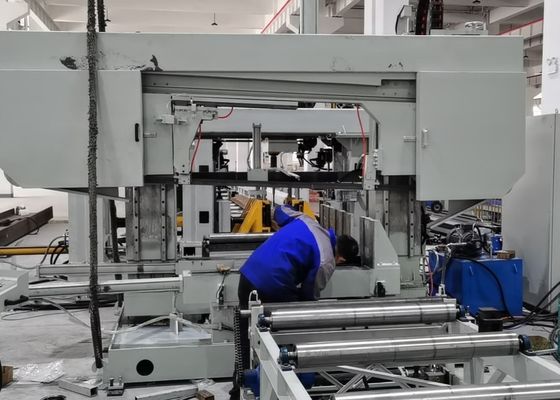

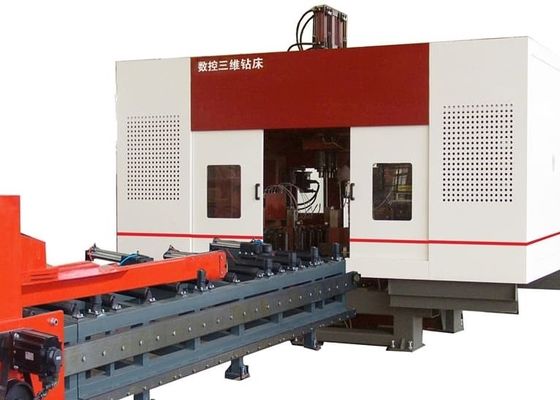

1250x600mm Maksimum Boyut Genişlik X Yükseklik CNC 3D Çubuk Kuyruklama Makinesi Çizgi 40mm Maksimum delik çapı

1250x600mm Maksimum Boyut Genişlik X Yükseklik CNC 3D Çubuk Kuyruklama Makinesi Çizgi 40mm Maksimum delik çapı

Uygulama:

Bu işleme merkezi öncelikle H kirişleri üzerinde sondaj işlemleri için tasarlanmıştır.İş parçasında olağanüstü verimlilikle sondaj işlemleri gerçekleştirirÜstün işleme hassasiyeti ve kullanıcı dostu işletimle, ekipman çelik yapı sektöründe vazgeçilmez yüksek performanslı bir çözüm olarak hizmet eder.İnşaat mühendisliği de dahil olmak üzere kilit endüstrilerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği imalatı ve şebeke yapısı projeleri.

Özellikler:

Ürün Özellikleri

1Bu makine aracı esas olarak ana makine gövdesi, CNC besleme sistemi, malzeme taşıyıcı, elektrik sistemi, hidrolik sistem, soğutma sistemi, yağlama sistemi, atık kutusu ve diğer parçalardan oluşur.Makine aracı sabit bir yatak yapısı ve hareketli bir iş parçası yapısı benimser, büyük H şekilli çeliklerin işlenmesi için uygundur, sürekli üretim için uygundur ve yüksek derecede otomasyona sahiptir.

2. sondaj makinesi vücudu yatak, CNC kaydırma masası bileşenleri, destek cihazı, üst baskı cihazı, yan baskı cihazı, algılama cihazı ve benzeri özelliklerden oluşur.Sayısal kontrol kaydırıcı masanın parçaları sabit tarafıdır, hareketli taraf ve üst birim sayısal kontrol kaygan masası. kaygan masa bileşenleri kaygan bir plaka, kaygan bir masa koltuğu, bir başlık, yüksek hızlı mekanik bir spindle'den oluşur,bir alet silindir, bir frekans dönüştürme motoru, bir servomotoru, bir doğrusal kılavuz, bir kurşun vida vb., H şekilli çelik delme için kullanılır.

3. CNC besleme sistemi destek, dişli, raf, servo motor, redüktör ve manipülatörden oluşur.Servo motor H şekilli çelik beslemek için X yönünde hareket etmek için H şekilli çelik sürmek için manipülatör sürücü, iş parçasının kesin konumlandırılmasını gerçekleştirebilir.

4Malzeme taşıyıcı bir malzeme besleme taşıyıcı ve dışarı besleme taşıyıcıya ayrılır.Profillenmiş çelik boşluğu taşımak için kullanılan, profilli çelik boşluğu Y yönünde yerleştirin ve beslemek için CNC besleme cihazı ile işbirliği yapın.,bitmiş iş parçasını taşımak için kullanılır.

5. Soğutma sistemi, boru deliğini petrol sisleri ile soğutmak için iç ve dış soğutma yöntemleri kullanır. Avantajları, soğutma sıvısının miktarının küçük, maliyet tasarrufu, çevre dostu olmasıdır.ve matkap bit aşınmasını azaltabilir.

6Hidrolik sistem, üst baskı cihazı, yan baskı cihazı, bıçak silinderi vb. için güç sağlamak için kullanılır.

7Pnömatik sistem, manipülatörler, test silindirleri vb. için güç sağlamak için kullanılır.

8Yağlama sistemi merkezi yağıma ve manuel yağıma kombinasyonunu kullanır.Merkezi yağlama, esas olarak ana doğrusal kılavuzların ve kurşun vidaların zamanlama ve nicel yağlanması için kullanılır.

9. Makine aracının kontrol sistemi, bir ana bilgisayar, PLC vb.'den oluşur. Programlama yöntemi:İşleme programını oluşturmak için USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girişİşleme programı parça numarasına göre herhangi bir zamanda saklanabilir, geri çağırılabilir, görüntülenebilir ve iletilebilir.Makine aracı sadece her işleme parametrelerinin manuel ayar ve kontrolü fark edemez, ama aynı zamanda tüm sürecin otomatik kontrol işlemini gerçekleştirmek.

Örnek gösterim seanslarında, CNC kirişi ve metal levhası sondajı, işaretleme, and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsBu gösteriler sırasında sunulan numuneler, cihazın, deliklerin doğru konumlandırılması, pürüzsüz bir şekilde vurulan iplikler ve okunur işaretleme desenleri elde etme kapasitesini açıkça göstermektedir.Böylece gerçek dünya uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak yansıtır.

Yüksek H-Hızlı CNC H-Beam Borma, İşaretleme ve Kesme Makinesi, öncelikle çelik yapı üretim tesislerinde ve köprü inşaat girişimlerinde kullanılır.Çelik yapı atölyeleri içinde, çerçeve ve destek yapılarında kullanılan H kirişleri için hassas işleme sağlar ve böylece çelik yapıların istikrarlı montajı için sağlam bir temel oluşturur.Köprü inşaatı bağlamlarında, ekipman H kirişlerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir. Bu, sadece köprülerin yapısal istikrarını arttırmakla kalmaz, aynı zamanda uzun süreli yüklere verimli bir şekilde dayanabilmelerini sağlar.Olağanüstü operasyonel verimlilik, makine bu kritik altyapı sektörlerine güvenilir destek sağlar ve ilgili projelerin sorunsuz ilerlemesini garanti eder.
