Ürün Tanıtımı:

Bu işleme merkezi, H kirişleri üzerinde sondaj işlemleri için özel olarak inşa edilmiştir.İş parçasında son derece verimli bir şekilde sondaj görevleri gerçekleştirir.Üstün işleme doğruluğu ve kullanıcı dostu bir işletim sağlayan bu ekipman, çelik imalat endüstrisinde gerekli yüksek performanslı bir çözümdür.İnşaat mühendisliği gibi kilit sektörlerde yaygın olarak kullanılmaktadır., köprü altyapısı, kule direği imalatı ve ağ yapısı projeleri.

Ürün konfigürasyonu bilgileri:

Ürün Özellikleri

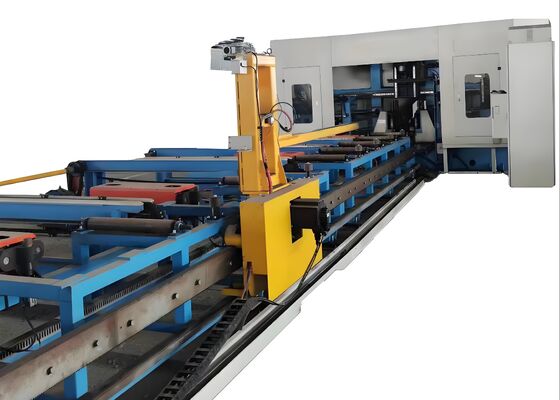

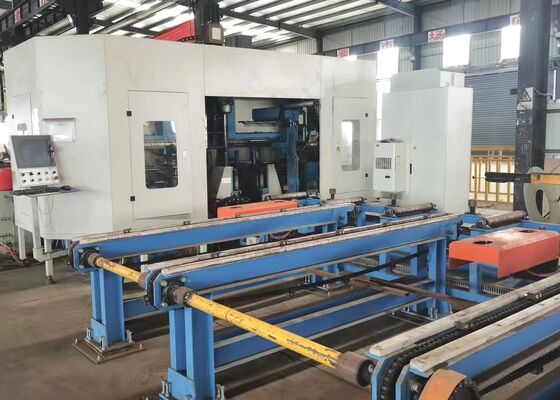

1Bu 3D H-parmaklı sondaj ve kesim makinesi, çoğunlukla ana makine çerçevesinden, CNC besleme sisteminden, malzeme taşıyıcıdan, elektrik sisteminden, hidrolik sistemden, soğutma sisteminden oluşur.yağlama sistemiSabit bir yatak tasarımı ve hareketli bir iş parçası düzenlemesi ile makine, büyük H kirişlerini işlemek için mükemmel bir şekilde uygundur.Sürekli üretim işlemlerini kolaylaştırır ve yüksek derecede otomasyon ile tanınır.

2Borma makinesinin yapısı yatak, CNC kaydırıcı masa montajları, destek mekanizmaları, üst baskı üniteleri, yan baskı üniteleri ve algılama sistemlerinden oluşur.CNC kaydırma masası montajları sabit tarafı içerirÖzellikle H kiriş sondaj uygulamaları için tasarlanmış olan kaydırma masası bileşenleri kaydırma plaka, kaydırma masası tabanı,Döner başlığı, yüksek hızlı mekanik spindle, araç silindir, değişken frekanslı motor, servomootor, doğrusal kılavuzlar ve kurşun vidalar.

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur. Servo motor, H ışınının X ekseni boyunca hareket etmesini sağlayan manipülatörü tahrik eder.İş parçasının doğru beslenmesini ve kesin konumlandırılmasını sağlamak.

4Malzeme taşıyıcı hem bir besleme taşıyıcı hem de bir dış besleme taşıyıcı içerir.tümü profilli çelik boşluk taşıma için tasarlanmıştır, boşlukların Y ekseninde konumlandırılmasını sağlar ve malzeme besleme işlemini kolaylaştırmak için CNC besleme sistemiyle koordine edilir.Malzeme kanal koltuklarından ve destek rulolarından oluşur, özel olarak bitmiş iş parçalarının taşınması için tasarlanmıştır.

5. Soğutma sistemi, delikleri soğutmak için petrol sisini kullanarak hem iç hem de dış soğutma tekniklerini kullanır.maliyet verimliliğini arttırır, çevresel sürdürülebilirliği destekler ve matkabın aşınmasını en aza indirgenir.

6Hidrolik sistem, üst baskı ünitesine, yan baskı ünitesine, alet silindirine ve diğer ilgili bileşenlere güç sağlar.

7Pnömatik sistem, manipülatöre, test silindirine ve diğer benzer ekipmanlara güç sağlamak için tasarlanmıştır.

8Yağlama sistemi hem merkezi hem de manuel yağlama yöntemlerini içerir.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların zamanında ve hassas yağlanması için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur.İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar, parça numaralarını kullanarak herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Makine aracı, tüm işleme dizisinin tamamen otomatik kontrolünü desteklerken, bireysel işleme parametrelerinin manuel ayarlanmasını ve kontrolünü kolaylaştırır..

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsBu gösterilerde sunulan örnekler, cihazın kesin delik yerleştirme, temiz dokunmuş iplikler ve iyi tanımlanmış işaretleme desenleri elde etme kapasitesini açıkça göstermektedir.Böylece pratik uygulama senaryolarında olağanüstü doğruluğunu ve güvenilirliğini tam olarak gösterdi..

Yüksek H H-Beam Borma, İşaretleme ve Kesme Makinesi, esas olarak çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişlerinin hassas işlenmesini sağlar., çelik yapıların istikrarlı montajı için sağlam bir temel sağlar. Köprü inşaatında, ekipman H kirişleri üzerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir.Köprülerin yapısal bütünlüğünü artırmak ve uzun süreli yükleri etkili bir şekilde taşımalarını sağlamakBu makine, olağanüstü operasyonel verimliliğiyle, bu kritik altyapı sektörleri için güvenilir destek sunarak ilgili projelerin sorunsuz ilerlemesini kolaylaştırıyor.
