Ürün Tanıtımı:

Bu işleme merkezi özellikle H kirişleri üzerinde sondaj operasyonları için tasarlanmıştır.İş parçasında son derece verimli sondaj işlemleri gerçekleştirir.Üstün bir işleme hassasiyeti ve sezgisel işlevsel özellikleri sunan bu ekipman, çelik yapısı endüstrisinde hayati bir yüksek performanslı çözümdür.İnşaat mühendisliği gibi kritik sektörlerde yaygın olarak uygulanmaktadır., köprü altyapısı, kule direği üretimi ve ağ yapısı projeleri.

Ürün konfigürasyonu bilgileri:

Ürün Özellikleri

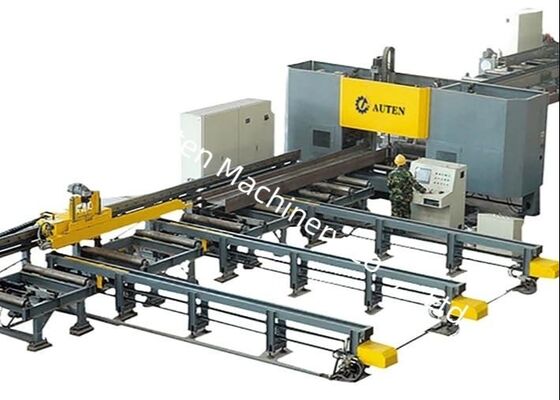

1. Bu 3D H kiriş sondaj ve kesim makinesi esas olarak ana makine vücudu, CNC besleme sistemi, malzeme taşıyıcı, elektrik sistemi, hidrolik sistem, soğutma sistemi,yağlama sistemiSabit bir yatak yapısı ve hareketli bir iş parçası kuruluşu ile, makine büyük ölçekli H kirişlerini işlemek için idealdir.Sürekli üretim operasyonlarını destekler ve yüksek düzeyde otomasyon ile ayırt edilir.

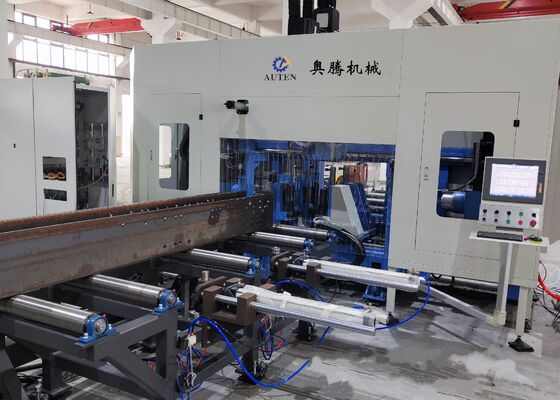

2Borma makinesinin gövdesinde yatak, CNC kaydırma masası montajları, destek cihazları, üst baskı üniteleri, yan baskı üniteleri ve algılama sistemleri bulunur.CNC kaydırma masası bileşenleri sabit tarafı içerirÖzellikle H kirişli sondaj işlemleri için tasarlanmış olan, kaydırıcı masa kümeleri, kaydırıcı plaka, kaydırıcı masa tabanından oluşur.Döner başlığı, yüksek hızlı mekanik spindle, araç silindir, değişken frekanslı motor, servomootor, doğrusal kılavuzlar ve kurşun vidalar.

3. CNC besleme sistemi desteklerden, dişlilerden, raflardan, servo motorlardan, redüktörlerden ve manipülatörlerden oluşur.İş parçasının doğru beslenmesini ve kesin konumlandırılmasını sağlar.

4Malzeme taşıyıcı hem bir besleme taşıyıcıdan hem de bir dış besleme taşıyıcıdan oluşur.tümü özel olarak profilli çelik boşluk taşıma için tasarlanmıştır, boşlukların Y ekseninde konumlandırılmasını elde eder ve malzeme besleme işlemini tamamlamak için CNC besleme sistemiyle birlikte çalışır.Malzeme kanal koltuklarından ve destek rulolarından oluşur, bitmiş iş parçalarının taşınmasına adanmıştır.

5. Soğutma sistemi, delikleri soğutmak için petrol sisini kullanarak hem iç hem de dış soğutma yöntemlerini kullanır.maliyet verimliliğini teşvik eden, çevresel sürdürülebilirlik ve matkap üzerinde minimum aşınma.

6Hidrolik sistem, üst baskı cihazına, yan baskı cihazına, alet silindirine ve diğer ilgili bileşenlere güç sağlar.

7Pnömatik sistem, manipülatöre, test silindirine ve benzer ekipmanlara güç sağlamak için tasarlanmıştır.

8Yağlama sistemi, merkezi ve manuel yağlama yöntemlerinin bir kombinasyonunu kullanır.Merkezi yağlama öncelikle ana doğrusal kılavuzların ve kurşun vidaların zamanlı ve kesin yağlanması için kullanılır.

9. Makine aracının kontrol sistemi bir ana bilgisayar, PLC ve diğer ilgili bileşenlerden oluşur. ** Programlama Yöntemi:** İşleme programları, bir USB arayüzü veya klavye aracılığıyla CAD çizimleri veya işleme parametrelerini girerek oluşturulurBu programlar parça numaralarına göre herhangi bir zamanda saklanabilir, alınabilir, görüntülenebilir ve iletilebilir.Makine aracı, yalnızca bireysel işleme parametrelerinin manuel ayarlanmasına ve kontrolüne izin vermez, aynı zamanda tüm işleme dizisi için tamamen otomatik kontrolü de destekler.

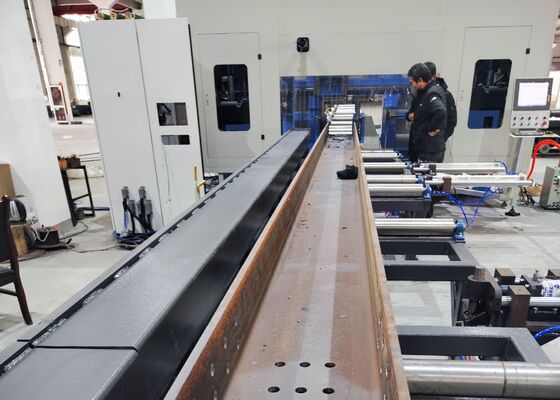

Örnek gösterim oturumları sırasında, CNC kiriş ve metal levha delme, işaretleme, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesBu gösterilerde sunulan örnekler, ekipmanların doğru delik yerleştirme, pürüzsüz vurulan iplik ve iyi tanımlanmış işaretleme desenleri elde etme yeteneğini açıkça vurgular.Böylece gerçek dünya uygulama senaryolarında yüksek hassasiyetini ve güvenilirliğini tam olarak gösterir..

Yüksek H H-Beam matkaplama, işaretleme ve kesme makinesi, öncelikle çelik yapı üretim tesislerinde ve köprü inşaat projelerinde kullanılır.Çerçeve ve destek yapılarında kullanılan H kirişleri için hassas işleme sağlar, böylece çelik yapıların istikrarlı montajı için sağlam bir temel sağlar. Köprü inşaatında, ekipman H kirişleri üzerinde yüksek hassasiyetle sondaj işlemleri gerçekleştirir.Bu, sadece köprülerin yapısal bütünlüğünü geliştirmekle kalmaz, aynı zamanda uzun süreli yüklere etkili bir şekilde dayanmalarını sağlar.Olağanüstü operasyonel verimliliği ile, bu makine, ilgili projelerin sorunsuz ilerlemesini sağlayan bu kritik altyapı sektörlerine güvenilir destek sağlar.
