Genişlik Aralığı 150～1250mm CNC H Kiriş Delme İşaretleme ve Diş Açma Makinesi BT40 İş Mili Konik Deliği

Genişlik Aralığı 150～1250mm CNC H Kiriş Delme İşaretleme ve Diş Açma Makinesi BT40 İş Mili Konikliği

Bileşenler:

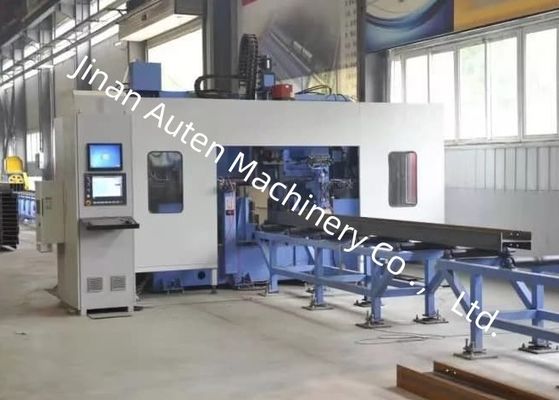

Bu üretim hattı öncelikle bir yükleme yatay malzeme tablası, bir 3D delme ana makinesi, bir 3D delme besleme kanalı, bir 3D delme besleme cihazı, bir 3D delme boşaltma kanalı, bir soğutma sistemi, bir hidrolik sistem, bir pnömatik sistem, bir yağlama sistemi, bir elektrik sistemi ve diğer bileşenlerden oluşur.

Üretim hattı, otomatik üretimi kolaylaştıran sabit bir yatak ve hareketli bir iş parçası yapısı benimser.

Ana Özellikler:

1. Yükleme Yatay Malzeme Tablası

Malzeme tablası braketi, konveyör zinciri, redüksiyon motoru ve diğer bileşenlerden oluşur ve çelik malzemeleri besleme kanalına taşımaya hizmet eder.

Yükleme yatay malzeme tablası, müşteri tarafından satın alınan doğrultma makinesine bağlanır.

2. Üç Boyutlu Delme Besleme Kanalı

Üç boyutlu delme besleme kanalı, yerinde bulunan müşterinin doğrultma makinesi ile bağlantı kurmak, doğrultulmuş profilleri almak ve bunları otomatik olarak besleme arabasının sıkıştırma konumuna taşımak için bir güç silindiri kullanır. Bu konfigürasyonda, silindirin üst düzleminin yerden yüksekliği 800 mm'dir; doğrultma makinesinin yüksekliği farklıysa, kullanıcı tarafından ayarlamalar yapılacaktır.

Besleme kanalı, işlenecek iş parçalarını taşımak üzere tasarlanmıştır. İş parçasının ön ucunu algılamak ve X yönü işleme referansını belirlemek için kanalın ön ucuna bir fotoelektrik anahtar takılmıştır. Yan itme cihazı, iş parçasını yan konumlandırma silindirlerine sıkıca bastırır, böylece iş parçasının Y yönünde kaba konumlandırılması sağlanır.

3. Üç Boyutlu Delme Besleme Arabası

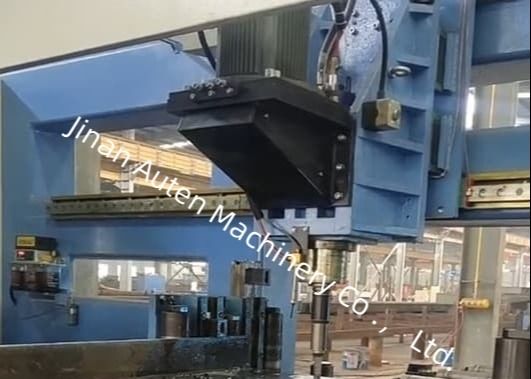

Dişlilerden, servo motorlardan ve manipülatörlerden oluşur. Manipülatör, profil özelliklerine göre otomatik olarak kaldırıp indirme ve iş parçalarını otomatik olarak sıkıştırma yeteneğine sahip mükemmel sertlik ve kararlılığa sahiptir. Manipülatör bir iş parçasını sıktıktan sonra, servo motor tarafından tahrik edilir ve dişli rafının iletimi altında, iş parçası X yönünde beslenir ve delme işlemlerinin boylamsal işleme doğruluğunu sağlar.
