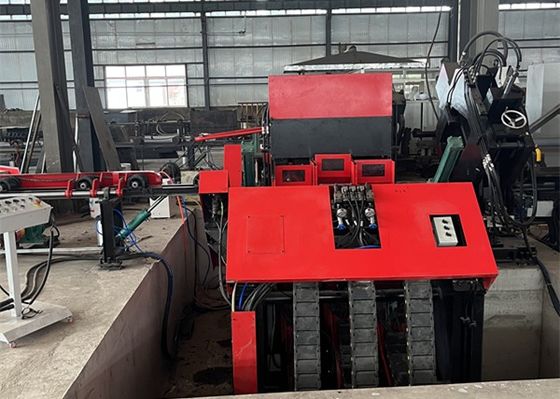

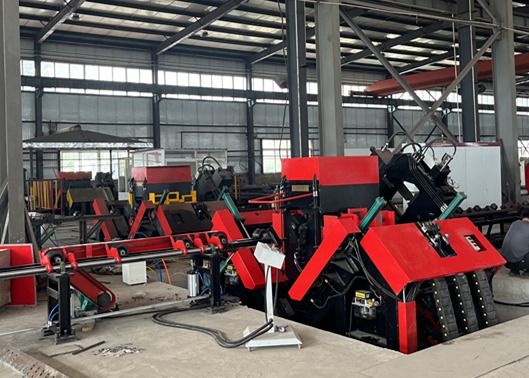

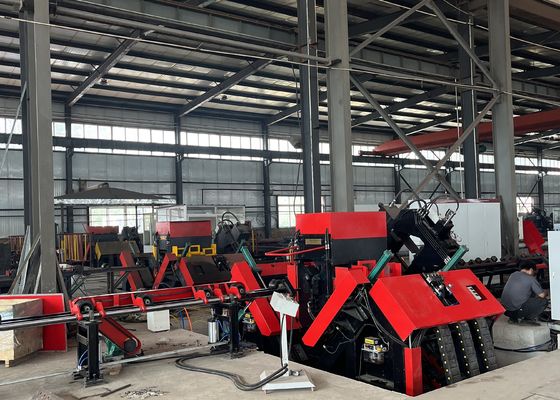

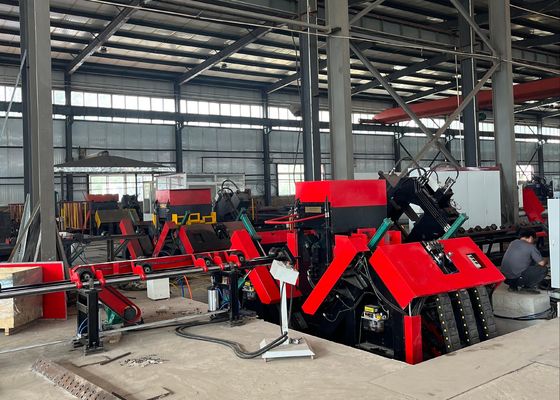

Ürün Kullanımı:
Bu ekipman öncelikle iletim hattı kuleleri için büyük boyutlu, yüksek mukavemetli köşebent çeliğinin delinmesi ve damgalanması için uygulanır. Köşebent çeliğindeki tüm delikler bu üretim hattında işlenebilir, yüksek delik kalitesi, konumsal doğruluk, ayrıca dikkate değer üretim verimliliği ve otomasyon seviyesi sunar.
Ürün Özellikleri:
Yüksek Otomasyon Seviyesi :Üretim hattı, otomatik bir yükleme sistemi (enine bir besleme kanalı ve döner bir yükleme çerçevesinden oluşur), otomatik bir boşaltma mekanizması ve otomatik bir besleme cihazı ile entegre edilmiştir. Bu, köşebent çeliğindeki tüm deliklerin ve çelik işaretlemelerin üretim hattından tek bir geçişte işlenmesini sağlayarak manuel müdahale ihtiyacını ortadan kaldırır. Sonuç olarak, operatörlerin iş yükünü önemli ölçüde azaltır.
(1) Çerçeve ve taban plakası, kaynak işlemleriyle yüksek kaliteli yapısal çelikten (Q345) imal edilmiştir. Tüm makine, Takım Tezgahlarının CNC Sistemi için Genel Teknik Koşullar, Dövme ve Pres Makinelerinin Kaynaklı Parçaları için Teknik Koşullar, Metal Kesme Takım Tezgahları için Teknik Koşullar, ve Dövme ve Pres Makinelerinin Hassas Denetimi için Genel İlkeler dahil olmak üzere endüstri standartlarına uygundur.
(2) Ekipmandaki her bir bileşenin kaynak kalitesi, JB/T8609'da belirtilen gereksinimlere sıkı sıkıya bağlıdır. Aralıklı kaynakların uzunluğu ve aralığı, tekdüzeliği sağlamak için hassas bir şekilde kontrol edilir.
(3) Dövme bileşenler, katmanlaşma, katlanma, çatlaklar, kum delikleri ve boşluklar gibi kusurlardan arınmış olduklarından emin olmak için sıkı kalite kontrolünden geçer.
(4) Tüm kaynaklı metal bileşenler, ayrıca döküm ve dövme parçalar (makine gövdesi, çalışma masası, taban ve silindir bloğu dahil), iç gerilmeyi etkili bir şekilde gidermek için temperleme işlemine tabi tutulur.
(5) Kritik dövmeler, kaynaklar ve dökümler, herhangi bir iç kusuru veya çatlağı tespit etmek için tahribatsız test yöntemleri kullanılarak incelenir. Bu bileşenler, ilgili endüstri standartlarını tam olarak karşılamaktadır.
Ana Parametreler:
| Model |
ADM2532 |
| Köşe boyutu(mm) |
140*140*10~250*250*32 |
| Ham maddenin maks. uzunluğu (m) |
14 |
| İşaretleme kuvveti(kN) |
1000 |
| Karakter grubu sayısı |
1 |
| Karakter sayısı |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Hassas mesafe aralığı(mm) |
50~220(Kademesiz) |
| Her bir taraftaki matkap sayısı |
3(2 grup, toplam 6) |
| Her bir taraftaki bıçak sayısı |
3 |
| Delme milinin konikliği |
BT40 |
| Maks. delme çapı (mm) |
Φ40 |
| Maks. Mil dönüş hızı(dev/dak) |
6000 |
| Matkap soğutma ünitesi |
MQL 360-2(Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları(2000-25) |
| yakıt tüketimi |
5~50ml/sa |
| CNC arabası tahrik tipi |
AC servo motor, kremayer ve pinyon tahriki |
| Köşenin maks. besleme hızı(m/dak) |
40 |
| AB ekseni hizalama hareketi tahrik yöntemi |
Doğrusal Hareket Kılavuzu;AC servo motor;Bilyalı vida İkincil tahrik |
| Delme kafasının maks. kaykay hareket hızı(m/dak) |
10 |
| Delme kafası tahrik tipi |
Doğrusal Hareket Kılavuzu;AC servo motor;Bilyalı vida İkincil tahrik |
| Delme kafasının maks. besleme hızı(m/dak) |
14 |
| Besleyici araba kolu çalışma yöntemi |
Dikey kaldırma tipi |
| Boşaltma tarafındaki devirme silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutma |
| CNC eksen sayısı |
9 |
| Hava basıncı(MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
| Genel boyutlar(m) |
33*8.5*2.5 |
