Yüksek yapılandırılmış 60KW Güçlü CNC Plate 3 eksenli Otomatik Bıçaklama Makinesi Uzunlamalı kirişlerin Hidrolik Bıçaklama Makinesi

Ürün amaç ve özellikleri:

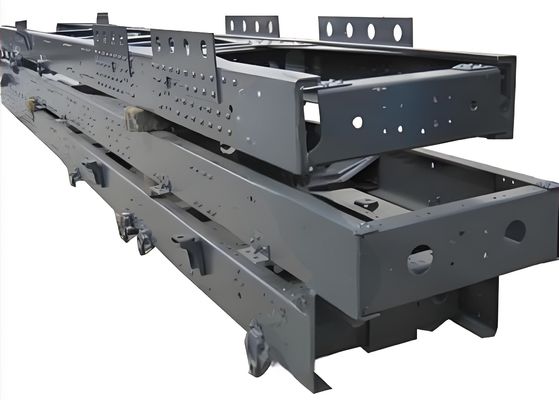

Otomobil uzunlamasına kiriş düz plaka CNC zımbalama üretim hattı, otomobil düz uzunlamasına kiriş zımbalama için eksiksiz bir üretim hattıdır. Benzer yabancı ve yerli ekipmanlara dayanır, çeşitli yerli ve yabancı otomobil çerçevelerinin zımbalama ihtiyaçlarına göre, çeşitli ürün avantajlarını entegre eder. geliştirilmiş ürünler. Bu üretim hattı, çeşitli çerçeve uzunlamasına kirişlerinin esnek işleme gereksinimlerini mükemmel bir şekilde karşılayabilir ve kararlılık ve yüksek verimlilik özelliklerine sahiptir.

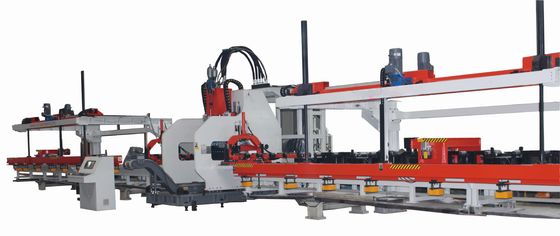

Ekipmanın bileşimi

1. Besleme elektrikli taşıyıcı, elektrikli kalıcı mıknatıs emici otomatik besleme cihazı - 1 set;

2. Besleme elektrikli taşıyıcı, elektrikli kalıcı mıknatıs emici otomatik besleme cihazı - 1 set;

3. Yükleme ve boşaltma destek silindir masası - 1 set;

4. Sac ortalama cihazı - 5 set;

5. Atık taşıyıcı - 1 set;

6. Ana kelepçe ve servo besleme cihazı - 2 set;

7. Yardımcı kelepçe cihazı - 2 set;

8. Zımbalama makinesi (açık tip, 25 kalıp konumu) - 1 set;

9. Atık çıkış cihazı - 1 set;

10. Hidrolik sistem (yağ soğutma) - 1 set;

11. Pnömatik sistem - 1 set;

12. Yağlama sistemi - 1 set;

13. Elektrik kontrol sistemi - 1 set;

14. Otomatik programlama programı - 1 set;

15. Dışbükey ve içbükey kalıplar - 1 set;

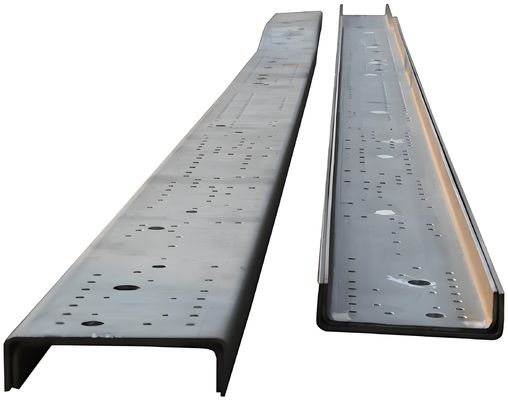

Uzunlamasına kirişlerin işlenmesinin ana parametreleri:

1. İşleme malzeme verileri:

Plaka kalınlığı mm: 4--9

Malzeme çekme dayanımı (Mpa): Maks.750

İş parçası uzunluğu (mm): 4000-12000

Parça genişliği (mm): 250-600

İş parçası eğriliği (mm): ≤7/12M

İş parçası pürüzlülüğü X(mm): ≤8/1M ≤20/12M

İş parçası pürüzlülüğü Y(mm): ≤5mm

2. Ekipman performans parametreleri ve ana teknik göstergeler tablosu

Nominal kuvvet 120 ton

Makine stroku X: 12000mm

Makine stroku Y: 600mm

Besleme hızı X: 50m/dak

Besleme hızı Y: 30m/dak

Delik aralığı doğruluğu X: ±0.25mm/200mm

                                     ±0.35mm/400mm

                                     ±0.50mm/12000mm

Delik aralığı doğruluğu Y (mm) ±0.3

Dikdörtgen gruplandırılmış deliklerin köşegen doğruluğu: ±0.4 mm/300 mm

Modüller: 25

Maks. işleme açıklığı (mm) Φ60 (takım tezgahının nominal kuvvet aralığında)

Kalıp sayısı: 1 set

3. Programlama için gerekli veriler:

Malzeme mukavemeti, malzeme kalınlığı; Kiriş elektronik çizim dosyası (otomatik programlama tarafından tanınabilir bir formatta);

Üretim hattının ana teknik parametreleri
