Boyuna Işın İşleme Makinesi Hattı 3 Eksen Manuel veya Otomatik İsteğe Bağlı CNC Plaka Zımbalama Makinesi ve Servo Motor Beslemesi

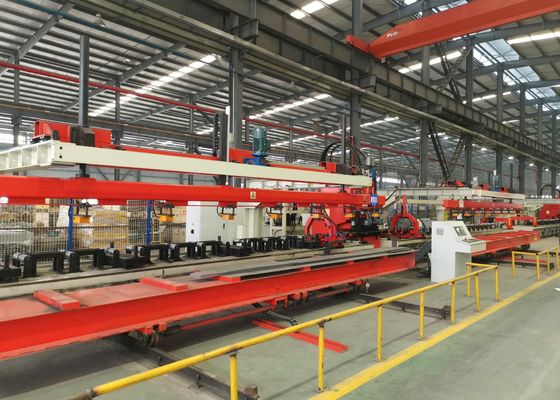

Üretim hattı ekipmanı bileşimi tanıtımı

Süreç akışı: Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, yardımcı sıkıştırma ve işleme→perforasyon Bitirilmiş→iş parçasının elektromanyetik otomatik boşaltması.

İşleme yöntemi filtre türüdür, yani boylamlı ışın sadece yumruklama sırasında ileriye beslenir.

Üretim hattının ana teknik parametreleri

Her mekanik cihazın yapısı:

1. Uzunluk ışınlı elektrikli arabayla:

Araç, hattan çıkmak için düğmelerle kontrol edilebilir ve vinçle kaldırılan paletleri yükledikten sonra yükleme pozisyonuna geri dönecektir.Arabanın yükü 20 tondan az değil., ve vuruş 1.5 m.

2Elektromanyetik emici otomatik besleme cihazı.

Aygıt, destekten, hareketli ışıktan ve tahrik cihazından, emici bardak ışığından ve kaldırma cihazından, emici bardak kontrol sisteminden vb. oluşur.
Süpürme fincanı kirişinde plak tespit çubuğu vardır, plak yüksekliğine ulaştığında otomatik olarak durabilir ve bir plak olup olmadığını ve emildiğini tespit edebilir.ve iş istikrarlı ve güvenilir;
Süpürme bardağının kaldırılması ve indirilmesi, senkroni kaldırma sağlamak için bir rehber çubuğu tarafından yönlendirilir. Hareketli bardağın iyi sertliği vardır.ve ön ve arka hareket iki ucunda da senkronizasyonu sağlamak için bir rehber ray tarafından yönlendirilir.;
Elektromanyetik çak, kapandığında elektromanyetik kuvveti korur ve enerji verdiğinde demanyetizasyonu tersine çevirir, bu güvenli ve güvenilirdir.

3.Uzunlukta desteklenen yuvarlak masa

Tabanı desteklemek için bir taban ve bir destekli rulodan oluşur;

Rollerin her iki ucu da rulmanlarla desteklenir, rulo iyi bir sertliğe ve darbe direncine sahiptir ve levha üzerinde hareket eder.
