1200KN Nominal kuvvet CNC Kamyon Kiriş Plaka Zımbalama Makinesi Maksimum 750mpa Malzeme çekme
Giriş

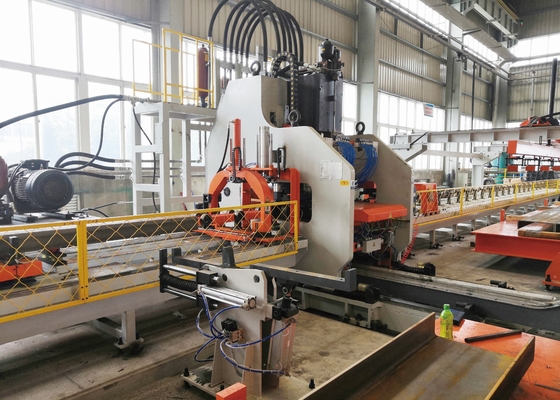

Otomotiv Düz Boyuna Kirişler için CNC Zımbalama Üretim Hattı, otomotiv düz boyuna kirişler üzerindeki zımbalama işlemleri için tasarlanmış kapsamlı bir üretim sistemidir. Hem yerel hem de uluslararası pazarlardaki benzer ekipmanlardan yararlanılarak, dünya çapındaki çeşitli araç şasilerinin zımbalama gereksinimlerine uyum sağlayarak ve çeşitli ürünlerin güçlü yönlerini entegre ederek geliştirilmiştir. Bu üretim hattı, farklı şasi boyuna kirişlerinin esnek işleme taleplerini kusursuz bir şekilde karşılayabilir ve istikrar ve yüksek verimlilik ile karakterizedir.
Üretim hattı ekipman bileşimi tanıtımı İşlem akışı:
Boyuna kiriş hazırlığı→boyuna elektromanyetik otomatik besleme→boyuna malzeme otomatik konumlandırma→kuyruk ucu sıkıştırma ve yardımcı sıkıştırma→iş parçası zımbalama ana ünitesine girer ve işlenir→besleme ucu sıkıştırma, yardımcı sıkıştırma ve işleme→zımbalama Tamamlandı→İş parçası elektromanyetik otomatik boşaltma İşlem yöntemi filtre tipidir, yani boyuna kiriş sadece zımbalama sırasında ileri besleme yapar.
Her mekanik cihazın yapısı:
1. Boyuna kiriş taşıyan elektrikli taşıyıcı: Taşıyıcı, hattan çıkmak için düğmelerle kontrol edilebilir ve vinç tarafından kaldırılan paletleri yükledikten sonra yükleme konumuna geri döner; Taşıyıcının yükü 20 tondan az olmamalı ve strok 1,5 m'dir.

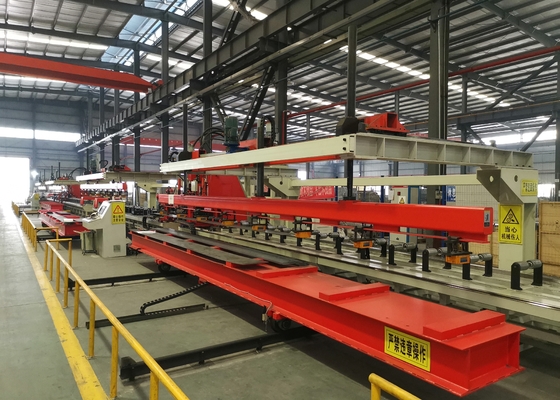

2. Elektromanyetik vantuzlu otomatik besleme cihazı:
Cihaz, braket, hareketli kiriş ve tahrik cihazı, vantuz kirişi ve kaldırma cihazı, vantuz kontrol sistemi vb.'den oluşur; Vantuz kirişinde, plakaya ulaştığında otomatik olarak durabilen ve plaka olup olmadığını ve emilip emilmediğini tespit edebilen bir plaka algılama çubuğu bulunur ve çalışma kararlı ve güvenilirdir;
Vantuz kirişinin kaldırılması ve indirilmesi, senkronize kaldırmayı sağlamak için bir kılavuz çubukla yönlendirilir; hareketli kiriş iyi bir sertliğe sahiptir ve ön ve arka hareket, her iki uçta senkronizasyonu sağlamak için bir kılavuz ray ile yönlendirilir;
Elektromanyetik mandren, kapalıyken elektromanyetik kuvveti korur ve enerjilendiğinde demagnetizasyonu tersine çevirir, bu güvenli ve güvenilirdir.
Ana teknik parametreler:
| No. |
Adı |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000～8000mm |
| Genişlik |
200～550mm |
| Kalınlık |
3～6mm |
| Gelen sac malzemesi orak bükülmesi |
≤7mm/10m |
| X ekseni sac eşitsizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac eşitsizliği |
5mm |
| Sac eğriliği |
≤50mm |
| Sac malzeme mekanik özellikleri |
σb=510～850N/mm2 |
| 4 |
Maks. zımbalama çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme hassasiyeti |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtreleme |
| 9 |
Kıyas noktası |
X ekseni plakanın uzunluğu boyunca, deliklerin X koordinatı sacın ucuna göre; Y ekseni sacın genişliği yönünde, orta çizgi kıyas noktası olarak alınır. |
| 11 |
Çalışma yöntemi |
manuel, otomatik |
