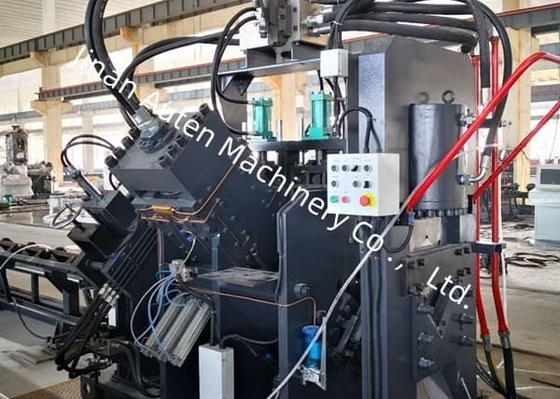

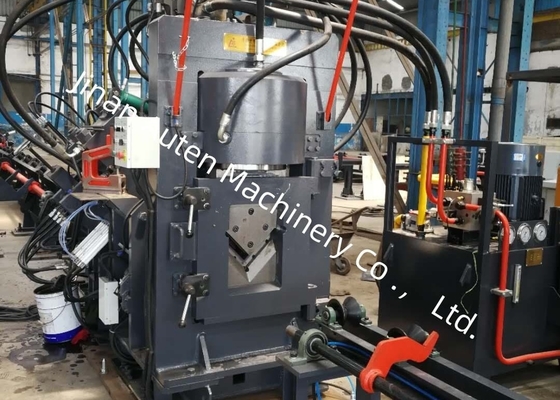

Yan Yana CNC Açılı Delme İşaretleme Kesme Hattı Makinesi 630KN Delme Kuvveti
Uygulanabilir Sektör:

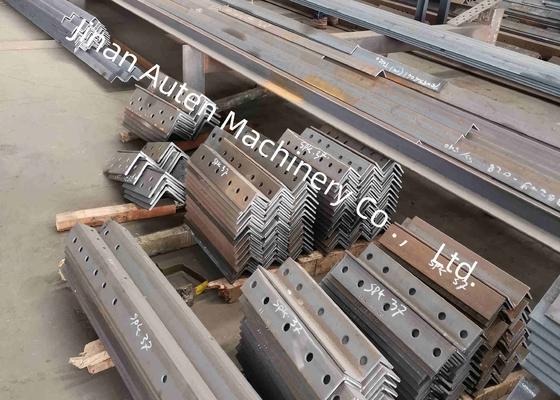

Bu makine, açısal çelik kule sektöründe açısal çelik delme, işaretleme ve kesme işlemleri için tasarlanmış özel bir ekipmandır.
Ürün Özellikleri:
1. Yüksek verimlilik ve tutarlı iş parçası hassasiyeti sağlayan CNC teknolojisi ve servo motor beslemesini entegre eder. Çekirdek hidrolik, pnömatik ve elektrikli bileşenlerin tümü ithaldir.
2. Her bir taraf, farklı çaplarda üç delme kalıbına uyum sağlayabilen üç takım zımba ve kalıp ile donatılmıştır. PLC kontrolü altında, üç takım kalıp, delme arka işaretini ayarlamak için senkronize olarak hareket edebilir.
3. Sezgisel kullanım için Çince/İngilizce arayüzlü bir bilgisayar ile donatılmıştır ve iş parçası diyagramlarını görüntüleme yeteneğine sahiptir. Programlama basitleştirilmiştir ve lofting yazılımı tarafından oluşturulan program verilerini doğrudan kullanabilir. Programları düzenlerken, yalnızca iş parçası boyutları, delik çapları, arka işaret ve iş parçası miktarı girilmelidir.
4. CNC besleme arabası bir servo motor tarafından tahrik edilir ve gerçek zamanlı geri bildirim sağlayan bir fotoelektrik kodlayıcıya sahiptir. Kapalı döngü kontrolü, yüksek konumlandırma doğruluğu sağlar.
5. İşaretleme, delme ve kesme işlemleri tamamen otomatiktir; bitmiş açısal çelik, operasyonel yoğunluğu azaltan pnömatik bir devir cihazı aracılığıyla boşaltılabilir.
6. Kontrol sistemi, diğer bileşenlerin yanı sıra bir ana bilgisayar, CNC sistemi, servo motor, PLC ve harici algılama sensörlerinden oluşur. İşleme işlemleri, yalnızca iş parçası boyutlarını girerek başlatılır. Ek olarak, programlar iş parçası numaralarına göre saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir.
7. İşaretleme ünitesi, gelişmiş sertlik için kapalı çerçeve yapısını benimser. Dört grup karakter kutusu, program aracılığıyla seçilebilir işaretleme ünitesine sabitlenir ve işaretleme arka işareti keyfi olarak ayarlanabilir.
8. Delme, işaretleme ve kesme silindirleri büyütülmüş özelliklere sahiptir; NC arabası yükseltilmiş, daha sağlam bir tasarıma sahiptir; ve kelepçeler üstün dayanıklılık için güçlendirilmiştir.
Özellikler:
| Fonksiyonlar |
Delme, işaretleme, kesme |
| Açı boyutu (mm) |
∟40×40×3～∟140×140×12 |
| Boşluğun maksimum uzunluğu (m) |
12 |
| Bitmiş malzemenin maksimum uzunluğu (m) |
10 |
| Maks. Delme (çap. х thi.) (mm) |
Φ26×12(Malzeme:Q345 510N/mm2) |
| Taraf başına zımba |
2 |
| Delme kuvveti (kN) |
630 |
| İşaretleme kuvveti (kN) |
630 |
| İşaretleme harf grubu |
4 |
| Grup başına harf sayısı |
12 |
| Harf boyutu (mm) |
14×10×19 |
| Kesme modu |
Tek bıçak kesme |
| CNC eksenleri |
3 |
| Açı besleme hızı (m/dak) |
80 |

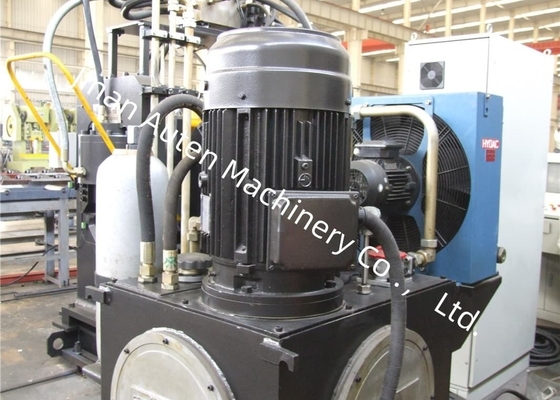

| Hidrolik sistemin soğutma yöntemi |
Su soğutma |
| İşleme hassasiyeti |
GB2694'e uygun |
| Program fonksiyonu |
Klavye ve USB arayüzü ile giriş |
| Boyut (mm) |
28000×6500×2200 |
