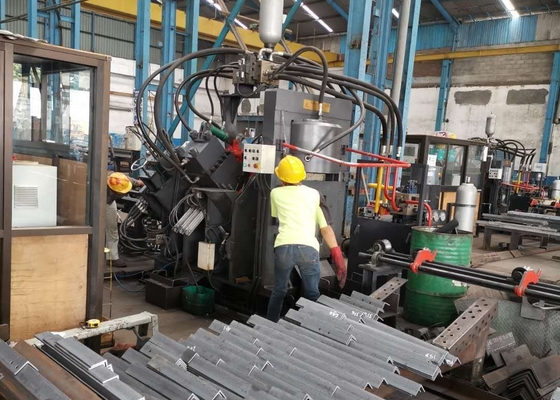

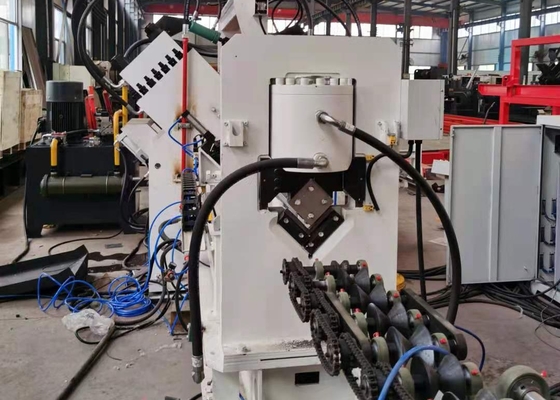

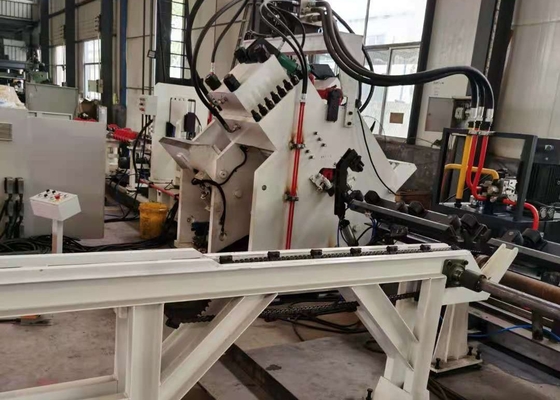

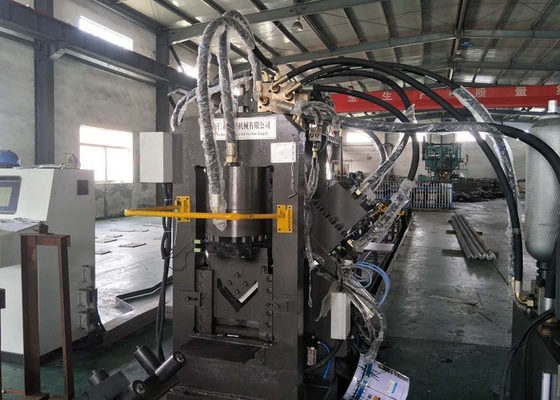

JNC1412 Model Zımbalama İşaretleme Kesme CNC Köşe Çelik Hattı Makinesi 630/1000KN Zımbalama Gücü
Uygulanabilir Sektör:
Bu makine, köşe çelik kulesi sektöründe köşe çeliği zımbalama, işaretleme ve kesme işlemleri için tasarlanmış özel bir ekipmandır.
Ürün Bileşimi:
Bu makine temel olarak bir enine konveyör, döner yükleme sistemi, besleme konveyörü, CNC besleme arabası, zımbalama ünitesi, işaretleme ünitesi, kesme ünitesi, boşaltma konveyörü ve hidrolik, elektrik ve pnömatik sistemler gibi bileşenlerden oluşur.
Ürün Özellikleri:
1. Yüksek verimlilik ve tutarlı iş parçası hassasiyeti sağlayan CNC teknolojisi ve servo motor beslemesini entegre eder. Temel hidrolik, pnömatik ve elektrik bileşenlerinin tamamı ithaldir.
2. Her bir taraf, farklı çaplarda üç zımbayı barındırabilen üç takım zımba ve kalıp ile donatılmıştır. PLC kontrolü altında, üç takım kalıp, zımbalama arka işaretini ayarlamak için senkronize olarak hareket edebilir.
3. Sezgisel kullanım için Çince/İngilizce arayüzlü bir bilgisayar ile donatılmıştır ve iş parçası diyagramlarını görüntüleme yeteneğine sahiptir. Programlama basitleştirilmiştir ve lofting yazılımı tarafından oluşturulan program verilerini doğrudan kullanabilir. Programları düzenlerken, yalnızca iş parçası boyutları, delik çapları, arka işaret ve iş parçası miktarı girilmelidir.
4. CNC besleme arabası, gerçek zamanlı geri bildirim sağlayan bir fotoelektrik kodlayıcı ile bir servo motor tarafından tahrik edilir. Kapalı döngü kontrolü, yüksek konumlandırma doğruluğu sağlar.
5. İşaretleme, zımbalama ve kesme işlemleri tamamen otomatiktir; bitmiş köşe çeliği, operasyonel yoğunluğu azaltan pnömatik bir devir cihazı aracılığıyla boşaltılabilir.
6. Kontrol sistemi, bir ana bilgisayar, CNC sistemi, servo motor, PLC ve harici algılama sensörleri gibi bileşenlerden oluşur. İşleme işlemleri, yalnızca iş parçası boyutlarını girerek başlatılır. Ek olarak, programlar iş parçası numaralarına göre saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir.
Parametre bilgisi
| Model |
JNC1010 |
JNC1412 |
JNC2020 |
| Köşe boyutu (mm) |
40*40*3~
100*100*10 |
40*40*3~
140*140*12 |
50*50*4~
200*200*20 |
|
Maks. Zımbalama
(Çap. * Kalınlık) (mm)
|
26*10 |
26*12 |
26*20 |
| Zımbalama kuvveti (kN) |
630 |
630/1000 |
1000/1200 |
| İşaretleme kuvveti (kN) |
630 |
630/900/1200 |
| Kesme kuvveti (kN) |
1000 |
900/1800 |
1540/4300 |
| Boşluğun maks. uzunluğu (m) |
12 |
12 |
14 |
| Bitmişin maks. uzunluğu (m) |
10 |
12 |
14 |
| Taraf başına zımba sayısı |
2 |
2 veya 3 |
3 |
| İşaretleme harf grubu |
4 |
4 |
4 |
| Sayıharf grup başına |
12 |
| Karakter boyutu(mm) |
14*10*19 |
| CNC eksenleri |
3 |
| Kesme modu |
Tek Bıçak |
Çift Bıçak veya Tek Bıçak |
| Köşe besleme hızı(m/dak) |
80 |
80 |
60 |
| İşleme hassasiyeti |
GB2694'e uygunluk |
| Programlama modu |
Klavye ile giriş, USB arayüzü |
| Genel boyut (m) |
Yaklaşık 28*6.5*2.2 |
Yaklaşık 29*6.5*2.2 |
Yaklaşık 32*7*2.35 |
