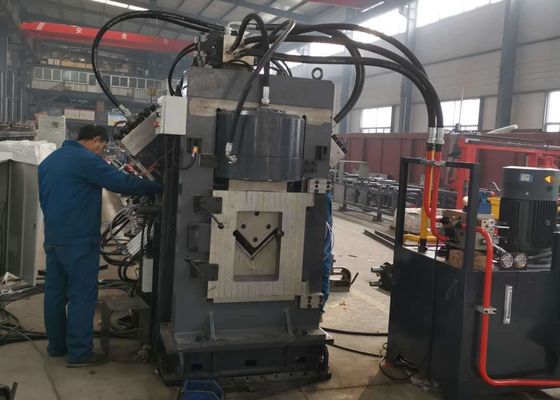

630KN İşaretleme Gücü CNC Bıçaklama, İşaretleme ve Kısma hattı 1000KN Kesme Gücü
Uygulanabilir endüstri:
Bu makine, açılı çelik kule sektöründe açılı çelik delme, işaretlenme ve tıraş işlemleri için özel ekipman olarak hizmet vermektedir.
Özellikler:
| Görevleri |
Çakma, işaretleme, kesme |
| Açı boyutu ((mm) |
40×40×3 140×140×12 |
| En fazla boşluk uzunluğu (m) |
12 |
| En fazla bitmiş uzunluk (m) |
10 |
| Maks. Bıçaklama (diyam. х kalınlığı) (mm) |
Φ26×12 ((Materyal:Q345 510N/mm2) |
| Her tarafta yumruklar |
2 |
| Çakma kuvveti (kN) |
630 |
| İşaretleme gücü (kN) |
630 |
|
Kesme gücü (kN)
|
1800 |
| İşaret harfleri grubu |
4 |
| Grup başına mektup sayısı |
12 |
| Harf boyutu (mm) |
14×10×19 |
| Kesim modu |
Tek bıçaklı kesim |
| CNC aksları |
3 |
| Besleme açısı hızı (m/dakikada) |
80 |
| Hidrolik sistemin soğutma yöntemi |
Su soğutma |
| İşleme hassasiyeti |
GB2694 ile uyumluluk |
| Program fonksiyonu |
Klavye ve USB arayüzü ile giriş |
| Boyut ((mm) |
28000×6500×2200 |
Ürün bileşimi:

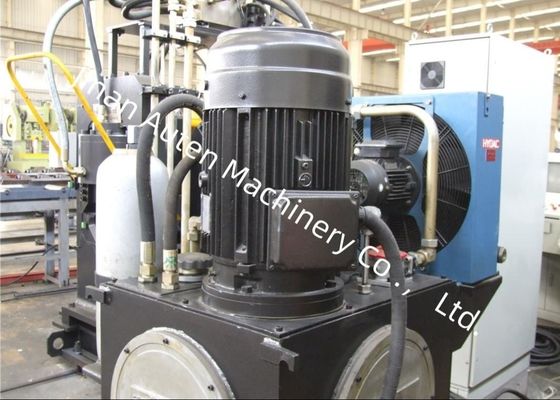

Bu ekipman öncelikle bir çapraz taşıyıcıdan, dönen bir yükleme sisteminden, bir giriş taşıyıcıdan, bir CNC giriş taşıyıcıdan, bir delme modülünden, bir işaretleme modülünden, bir kesme modülünden,bir boşaltma taşıyıcı, diğer bileşenler arasında hidrolik, elektrik ve pnevmatik sistemlerle birlikte.
Ürün Özellikleri:
1. Yüksek verimlilik ve istikrarlı iş parçası hassasiyeti ile övünen CNC teknolojisini ve servo motor beslemesini benimser. Tüm anahtar hidrolik, pnevmatik ve elektrik bileşenleri ithal edilir.
2Her taraf, farklı çaplı üç tür yumruğa yer verebilecek üç set yumruk ve ölçekle donatılmıştır.Kalıpların üç seti PLC kontrolü altında toplu olarak hareket edilebilir yumruklama geri işareti ayarlamak için.
3Sistem, kullanıcı dostu bir işletim sağlayan ve iş parçası diyagramlarının görüntülenmesini sağlayan Çince/İngilizce arayüzleri içeren bir bilgisayarla donatılmıştır.Lofting yazılımı tarafından üretilen program verileri için doğrudan uyumluluk. Programları düzenlerken, sadece iş parçasının boyutları, delik çapları, arka işaretleri ve iş parçasının miktarları girilmesi gerekir.
4. CNC besleme arabası, gerçek zamanlı geri bildirim sağlayan bir fotoelektrik kodlayıcı ile birlikte bir servomotor tarafından çalıştırılır. Yüksek konumlandırma doğruluğunu garanti etmek için kapalı döngü kontrol mekanizması kullanılır.
5. İşaretleme, delme ve kılçımlama işlemleri tamamen otomatikdir. Tüm bitmiş açılı çelik, pnömatik bir dönüşüm cihazı aracılığıyla boşaltılabilir ve böylece operasyon yoğunluğunu azaltabilir.
6Kontrol sistemi bir ana bilgisayar, CNC sistemi, servo motor, PLC, harici algılama sensörleri ve diğer bileşenlerden oluşur.ve işleme prosedürü otomatik olarak oluşturulacakEk olarak, programlar iş parçasının numarasına göre saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir.
Bu örnekler, açılı çelik kule sektöründe yaygın özellikleri ve işleme senaryolarını kapsamaktadır ve kullanıcıların ekipmanların işleme kalitesini, hassasiyetini,ve işçilikPerformansı ve spesifik üretim gereksinimleriyle uyumluluğunu değerlendirmek için somut bir referans olarak hizmet ederler.
Başlıca olarak nakliye hattı kulelerinde kullanılan büyük boyutlu, yüksek dayanıklı açılı çeliklerin delinmesi ve damgalanması için tasarlanmıştır.ve elektrik iletim altyapısının inşası ve bakımı boyunca çeşitli senaryolarda yaygın olarak kullanılmaktadır..
Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, kulelerin aşırı hava koşullarına ve ağır yüklere dayanabilmeleri gerektiğinde,Bu ekipman kulelerin ana çerçevesini oluşturan açı çelik bileşenlerini işleme getirirken hayati bir rol oynar.- Kule gövdeleri, çapraz kollar ve diğer kritik yapısal bileşenlerde kullanılan açı çelikleri için sondaj ve damgalama işlemlerini yetenekli bir şekilde üstlenir,kulelerin genel istikrarını sağlamak için doğru boyutları ve sağlam bağlantıları sağlamak.
