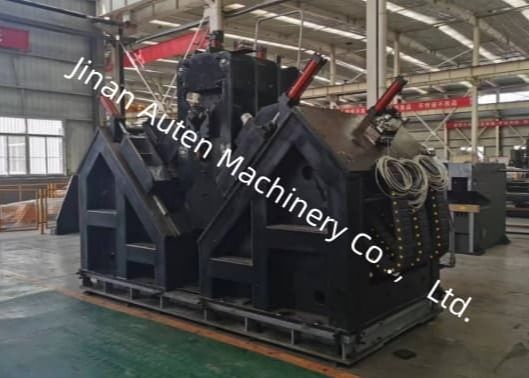

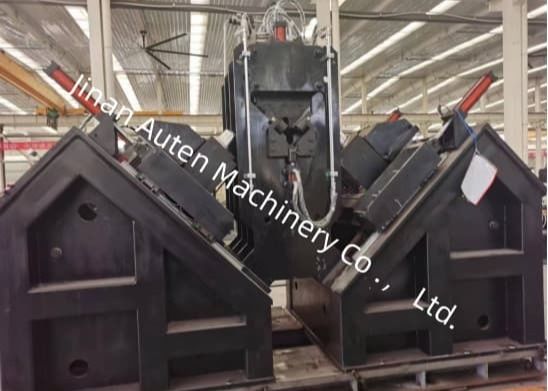

Her iki tarafta 3 Matkap CNC Köşe Delme ve İşaretleme Hattı Makinesi 18 Karakter
Ürün Kullanımı:
Özellikle iletim hattı kulelerinde büyük boyutlu, yüksek mukavemetli köşe çeliğinin delinmesi ve damgalanması için kullanılır. Köşe çeliğindeki tüm delikler bu üretim hattında delinebilir, yüksek delik kalitesi ve konumsal doğruluk, yüksek üretim verimliliği ve otomasyon seviyeleri sunar.
Ana parametreler:
| Model |
ADM2532 |
| Köşe boyutu(mm) |
140*140*10~250*250*32 |
| Ham malzemenin maksimum uzunluğu (m) |
14 |
| İşaretleme kuvveti(kN) |
1000 |
| Karakter grubu sayısı |
1 |
| Karakter sayısı |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Hassas mesafe aralığı(mm) |
50~220(Kademesiz) |
| Her iki tarafta matkap sayısı |
3(2 grup, toplam 6) |
| Her iki tarafta bıçak sayısı |
3 |
|
Delme milinin konikliği
|
BT40 |
| Maks. delme çapı (mm) |
Φ40 |
| Maks. Mil dönüş hızı(dev/dak) |
6000 |
| Matkap soğutma ünitesi |
MQL 360-2(Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları(2000-25) |
| yakıt tüketimi |
5~50ml/sa |
| CNC taşıyıcı tahrik tipi |
AC servo motor, kremayer ve pinyon tahriki |
| Maks. köşe besleme hızı(m/dak) |
40 |
| AB ekseni hizalama hareketi tahrik yöntemi |
Doğrusal Hareket Kılavuzu;AC servo motor;Bilyalı vida İkincil tahrik |
| Maks. delme kafasının kaykay hareket hızı(m/dak) |
10 |
| Delme kafası tahrik tipi |
Doğrusal Hareket Kılavuzu;AC servo motor;Bilyalı vida İkincil tahrik |
| Maks. delme kafasının besleme hızı(m/dak) |
14 |
| Besleyici taşıyıcı kol çalışma yöntemi |
Dikey kaldırma tipi |
| Boşaltma tarafındaki devirme silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutma |
| CNC eksen sayısı |
9 |
| Hava basıncı(MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
Ürün Özellikleri:
1. Yüksek Otomasyon Seviyesi
Üretim hattı, otomatik bir yükleme cihazı (enine bir besleme kanalı ve döner bir yükleme çerçevesinden oluşur), otomatik bir boşaltma cihazı ve otomatik bir besleme cihazı ile donatılmıştır. Köşe çeliğindeki tüm delikler ve çelik işaret işaretleri, işleme sırasında manuel müdahale gerektirmeden, üretim hattından tek bir geçişte işlenebilir. Bu, işçilerin emek yoğunluğunu önemli ölçüde azaltır.
2. Yazma ünitesi, yüksek mukavemetli ve kararlı performansa sahip kapalı bir yapıya sahiptir. Baskı ünitesi, makine tabanına sabitlenmiş bir yatak desteği, hareketli bir yatak ve hidrolik tahrikli bir pres kafası karakter kutusu ile donatılmıştır. Bilgisayar talimatlarına uygun olarak çizimlerde belirtilen konumlarda baskı yapar. Makinenin işleme aralığını genişletmek için, hareketli gövdenin (yani, karakter kafasının konumu) aşağı doğru konumunu değiştirmeye izin veren, farklı özelliklere sahip köşe çeliğinin yazma konumlarına uyum sağlamak için manuel bir ayarlama mekanizması eklenmiştir.
3. Delme mili, kelebek yaylı otomatik takım sıkıştırma mekanizması ve takım salımı için bir hidrolik silindir ile donatılmıştır, bu da takım sapının kolayca değiştirilmesini sağlar. Milin ön bölümü bir labirent koruma yapısı benimser, su geçirmez bir tasarım içerir ve kesme sıvısının milin içine nüfuz etmemesini sağlayan bir hava perdesi cihazı ile donatılmıştır.
Bu numuneler, iletim hattı kulelerinde kullanılan çeşitli yaygın özelliklere ve köşe çeliğinin delik desenlerine sahiptir. Potansiyel kullanıcıların veya müfettişlerin ekipmanın performansını görsel olarak doğrulamasına olanak tanır, böylece pratik üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut ve sezgisel bir referans sağlar.
Özellikle iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek mukavemetli köşe çeliğinin delinmesi ve damgalanması için tasarlanmıştır ve güç iletim altyapısının inşası ve bakımı içindeki çeşitli senaryolarda yaygın olarak uygulanmaktadır.
Kulelerin aşırı hava koşullarına ve ağır yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman, kulelerin ana çerçevesini oluşturan köşe çeliği bileşenlerini işlemek için kritik bir rol üstlenir. Kule gövdelerinde, çapraz kollarda ve diğer önemli yapısal parçalarda kullanılan köşe çeliği için delme ve damgalama görevlerini verimli bir şekilde üstlenerek, kulelerin genel stabilitesini sağlamak için hassas boyutlar ve sağlam bağlantılar sağlar.
