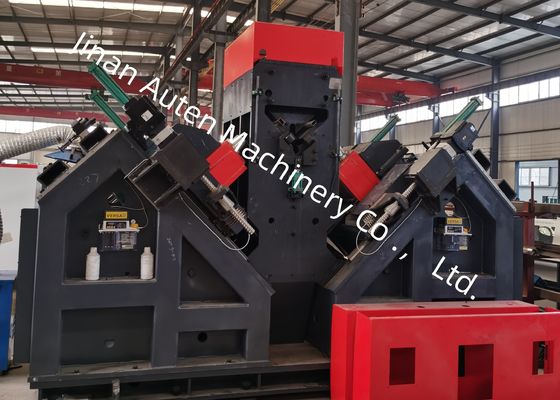

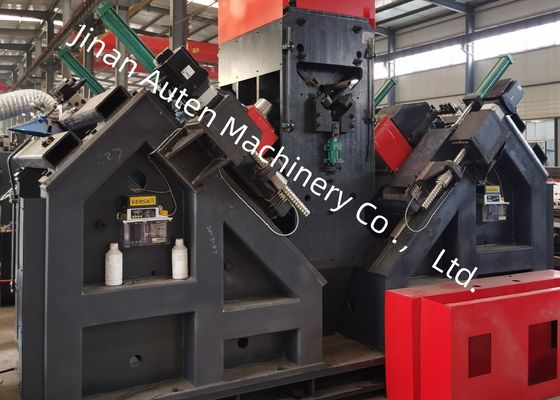

150KW Toplam Güç Hidrolik CNC Köşeli Borma Makinesi Hatı 6000r/Min Dönüş Hızı
Ürün Kullanımı:
Bu üretim hattında açısal çelikteki tüm delikler delinebilir.üstün delik kalitesi ile karakterize edilir, yüksek pozisyonel hassasiyet, yüksek üretim verimliliği ve gelişmiş otomasyon.
Ana parametreler:
| Model |
ADM2532 |
| Açı boyutu ((mm) |
140*140*10~250*250*32 |
| Hammaddenin maksimum uzunluğu (m) |
14 |
| İşaret kuvveti ((kN) |
1000 |
| Karakter grubunun numarası |
1 |
| Karakter numarası |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Kesin mesafe aralığı ((mm) |
50~220 ((Stepless) |
| Her bir tarafta matkap sayısı |
3 ((2 grup, toplamda 6) |
| Her iki tarafta da bıçak sayısı |
3 |
|
Borma yuvasının konperasyonu
|
BT2 |
| En fazla delme çapı (mm) |
Φ40 |
| Spindle dönme hızı ((r/min) |
6000 |
| Borma soğutma ünitesi |
MQL 360-2 ((Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları ((2000-25) |
| Yakıt tüketimi |
5 ~ 50 ml/saat |
| CNC araba sürücüsü tipi |
AC servo motor,rak ve pinion sürüşü |
| Maks. açı besleme hızı ((m/dakikada) |
40 |
| AB eksenine hizalı hareket tahrik yöntemi |
Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş |
| Kaykayın sondaj kafasının en yüksek seyahat hızı ((m/dakikada) |
10 |
| Borma başı sürücü tipi |
Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş |
| Borma kafasının maksimum besleme hızı ((m/dakikada) |
14 |
| Besleme arabası kolunun çalışma yöntemi |
Dikey kaldırma tipi |
| Serbestleme tarafında yuvarlanma silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutması |
| CNC eksen sayısı |
9 |
| Hava basıncı ((MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
Ürün Özellikleri:
1. Delik Yapma Yüksek Pozisyonel Doğruluk
Bu üretim hattının besleme aygıtı, bir rak-ve-pinion aktarım sistemi aracılığıyla bir servo motor tarafından çalıştırılır.Rack-and-pinion algılama mekanizması ve konum doğruluğu geri bildirim kodlayıcısı ile donatılmıştır, tam bir kapalı döngü kontrol sistemi oluşturur. sondaj gücü başının açılı çeliklerin iki kenarında hareket etmesi, bir top vida iletimi aracılığıyla bir servo motor tarafından çalıştırılır.açılı çelik iş parçalarındaki deliklerin yüksek konum doğruluğunu sağlamak.
2Yüksek sondaj verimliliği ve delik yapım kalitesi
Borma ünitesi, açılı çeliklerin iki flansının her birine ayrılan üç set ile altı adet CNC sondaj başlığı ile donatılmıştır.Aynı çapta ve aynı uç mesafesi ile delikler her iki flanş aynı anda her iki taraftaki ilgili sondaj kafaları ile delinebilirBorma yuvası bir Tayvan BT40 hassas yuvasını (iç soğutma ile) benimser ve matkap bir çimento karbid matkap kullanır.Sıçrama bitinin kesme hızı 200m/min'e kadar ulaşır (genel yüksek hızlı çelik bükme matkapları için 25-35m/min'e kıyasla)CNC sondaj gücü başı besleme için bir servo motor tarafından çalıştırılır, sondaj hızla ileriye, iş besleme,ve hızlı geri çekilme, CNC sistemi tarafından kontrol edilir ve otomatik olarak gerçekleştirilir.
3Soğutma sistemi, kesim sıvılarının işleme hücresinden sızmasını önleyerek olağanüstü bir etkinlik göstermektedir.Bu, fabrika zemininin temizliğini korur ve soğutma sıvısı çıkarma işlemlerine ve sınırlama önlemlerine gerek duymaz.
4Borma gücü başının hareketli kılavuzu için kullanılan doğrusal kılavuz, mükemmel sertlik, yüksek statik ve dinamik yük kapasiteleri ve sorunsuz çalışma ile övünen bir rulo doğrusal kılavuzdur.Bu özellikler hem makine aracı tarafından işlenen iş parçalarının kalitesini hem de aletlerin kullanım ömrünü artırır..
Bu numuneler, iletim hattı kulelerinde kullanılan açılı çeliklerin bir dizi ortak özellik ve delik konfigürasyonunu kapsar.Potansiyel kullanıcıların veya denetçilerin ekipmanların performansını görsel olarak doğrulamasını sağlarlar., böylece pratik üretim gereksinimlerine uygunluğunu değerlendirmek için somut ve basit bir referans sunar.
Birincisi, iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek dayanıklı açılı çeliklerin delinmesi ve damgalanması için tasarlanmıştır.ve güç aktarım altyapısının inşası ve bakımı sırasında çeşitli senaryolarda yaygın olarak uygulanmaktadır..
Kulelerin aşırı hava koşullarına ve ağır yüklere dayanabilmesi gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin ana çerçevesini oluşturan açı çelik bileşenlerini işlemekte hayati bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalarda kullanılan açı çelikleri için sondaj ve damgalama görevlerini verimli bir şekilde halleder.kulelerin genel istikrarını sağlamak için kesin boyutları ve güçlü bağlantıları sağlamak.
