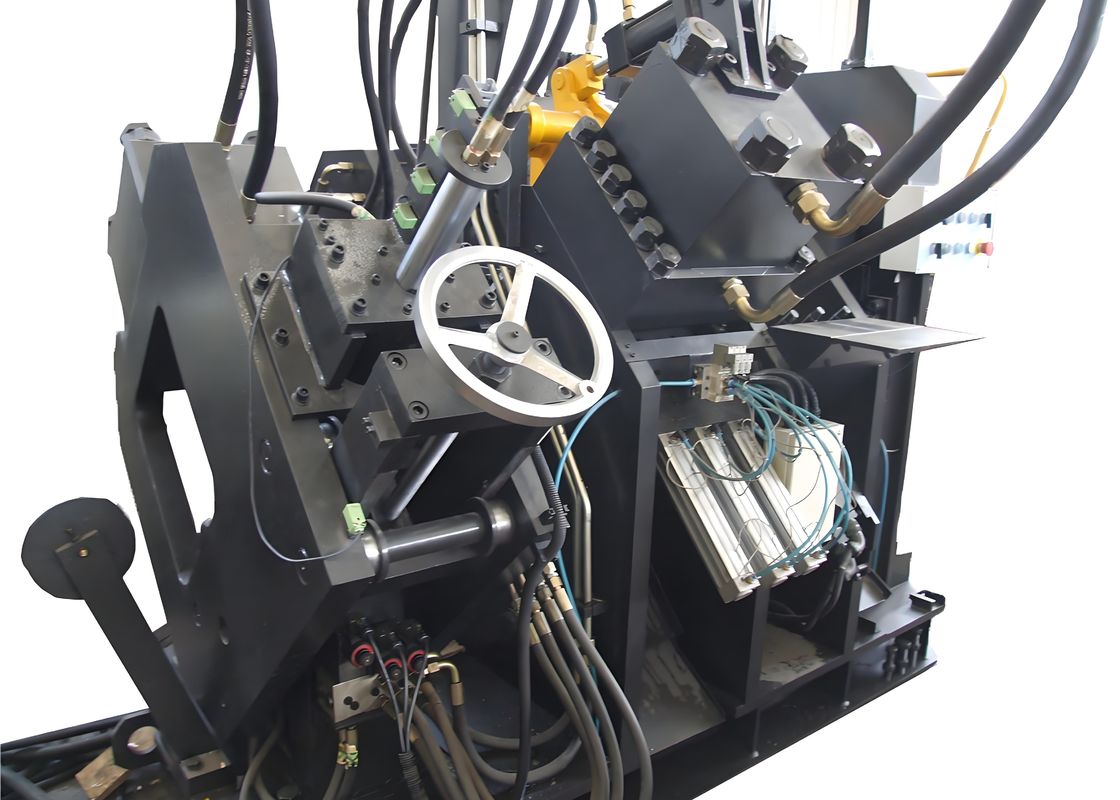

Su Soğutma Hidrolik Sistem CNC Bıçaklama İşaretleme ve Kesme hattı Tek bıçaklı kesim
Uygulanabilir endüstri:
Bu makine, açılı çelik parçalarının hassas işleme ihtiyaçlarını karşılar.kule üretiminde verimli üretimi desteklemek, endüstri standartlarına uygunluğunu sağlamak ve operasyonel üretkenliği artırmak.
Özellikler:
| Görevleri |
Çakma, işaretleme, kesme |
| Açı boyutu ((mm) |
40×40×3 140×140×12 |
| En fazla boşluk uzunluğu (m) |
12 |
| En fazla bitmiş uzunluk (m) |
10 |
| Maks. Bıçaklama (diyam. х kalınlığı) (mm) |
Φ26×12 ((Materyal:Q345 510N/mm2) |
| Her tarafta yumruklar |
2 |
| Çakma kuvveti (kN) |
630 |
| İşaretleme gücü (kN) |
630 |
|
Kesme gücü (kN)
|
1800 |
| İşaret harfleri grubu |
4 |
| Grup başına mektup sayısı |
12 |
| Harf boyutu (mm) |
14×10×19 |
| Kesim modu |
Tek bıçaklı kesim |
| CNC aksları |
3 |
| Besleme açısı hızı (m/dakikada) |
80 |
| Hidrolik sistemin soğutma yöntemi |
Su soğutma |
| İşleme hassasiyeti |
GB2694 ile uyumluluk |
| Program fonksiyonu |
Klavye ve USB arayüzü ile giriş |
| Boyut ((mm) |
28000×6500×2200 |
Ürün bileşimi:
Makine esas olarak çapraz bir taşıyıcıdan, dönen yükleme sisteminden, giriş taşıyıcıdan, CNC giriş taşıyıcıdan, delme biriminden, işaretleme biriminden, kesme biriminden, boşaltma taşıyıcıdan oluşur.aynı zamanda hidrolik, elektrik ve pnevmatik sistemler, diğer bileşenler arasında.
Ürün Özellikleri:
1. Yüksek verimlilik ve istikrarlı iş parçası hassasiyeti ile CNC teknolojisi ve servomotor beslemeyi benimsiyor. Ana hidrolik, pnevmatik ve elektrik bileşenleri tümü ithal edilmiştir.
2Her taraf, farklı çaplı üç tür yumruğa yer verebilecek üç set yumruk ve ölçekle donatılmıştır.Üç set kalıplar PLC kontrolü altında toplu olarak hareket ettirilebilir yumruklama geri işareti ayarlamak için.
3. Bilgisayar, kolay çalıştırmayı sağlayan bir Çince/İngilizce arayüzü ile donatılmıştır ve iş parçasının çizimlerini gösterebilir.ve doğrudan lofting yazılımı tarafından üretilen program verilerini kullanabilirProgramları düzenlerken, sadece iş parçacığının boyutu, delik çapı, arka işaret ve iş parçacığının miktarı girilmesi gerekir.
4İşaretleme ünitesi, mükemmel sertliğe sahip kapalı bir çerçeve yapısını benimser.Geri işaretleme işaretleri keyfi ayarlanabilir.
5Bıçaklama, işaretleme ve kesme silindirleri daha büyüktür; NC arabası daha güçlü yeni bir türdür ve sıkıştırıcılar daha sağlamdır.
Bu örnekler, açılı çelik kule endüstrisinde ortak özellikleri ve işleme senaryolarını kapsamaktadır ve kullanıcıların ekipmanların işleme kalitesini, hassasiyetini,ve el sanatıPerformansını ve belirli üretim ihtiyaçlarına uygunluğunu değerlendirmek için somut bir referans görevi görürler.
Birincisi, iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek dayanıklı açılı çeliklerin delinmesi ve damgalanması için tasarlanmıştır.ve güç aktarım altyapısının inşası ve bakımı sırasında çeşitli senaryolarda yaygın olarak uygulanmaktadır..
Kulelerin aşırı hava koşullarına ve ağır yüklere dayanabilmesi gereken ultra yüksek voltajlı (UHV) iletim hatlarının inşaatında,Bu ekipman kulelerin ana çerçevesini oluşturan açı çelik bileşenlerini işleme getirmede çok önemli bir rol oynar.Kule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalarda kullanılan açı çelikleri için sondaj ve damgalama işlemlerini ustalıkla gerçekleştirir.kulelerin genel istikrarını garanti etmek için kesin boyutları ve güçlü bağlantıları sağlamak.
