Tek bıçaklı kesme modu CNC sondaj ve kesme makinesi hattı 80m/min açının besleme hızı

Tek Bıçak Kesme Modu CNC Delme ve Kesme Makinesi Hattı 80m/Dakika Açı Besleme Hızı


Uygulanabilir Sektör:

Bu makine, özellikle açısal çelik delme, işaretleme ve kesme işlemlerini yüksek hassasiyetle gerçekleştirmek üzere geliştirilmiş, sektöre özel bir cihazdır. Özellikle açısal çelik kule sektörünün temel işleme taleplerini karşılamak üzere tasarlanmıştır; burada bileşen doğruluğu yapısal kararlılığı doğrudan etkiler. Optimize edilmiş işleme mantığını entegre ederek, makine, kule imalatı için kritik öneme sahip açısal çelik parçaların hassas ve verimli bir şekilde işlenmesini sağlar ve yüksek kaliteli kule yapılarının tutarlı bir şekilde üretilmesini etkili bir şekilde destekler.

Özellikler:

Ürün Bileşimi:

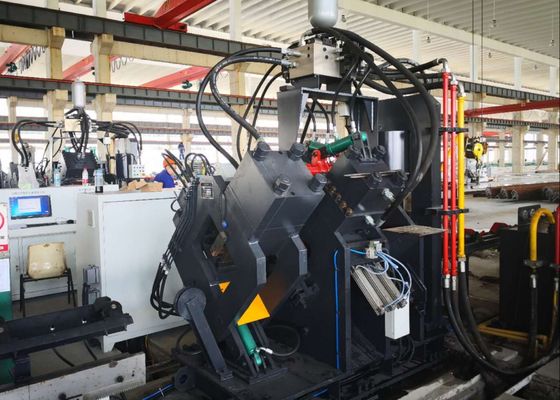

Bu ekipman öncelikle, enine konveyör, döner yükleme sistemi, besleme konveyörü, CNC besleme arabası, delme modülü, işaretleme modülü, kesme modülü ve boşaltma konveyörü dahil olmak üzere temel işlevsel modüllerden oluşur. Ayrıca, hidrolik, elektrik ve pnömatik sistemler gibi temel destek sistemlerini ve diğer yardımcı bileşen parçalarını entegre ederek, istikrarlı çalışmayı sağlamak için eksiksiz ve koordineli bir işleme düzeneği oluşturur.


Ürün Özellikleri:

1. Kontrol ve Sürücü Sistemi
Ekipman, yüksek operasyonel verimlilik ve kararlı iş parçası hassasiyeti sağlayan CNC teknolojisi ve servo motor tahrikli besleme kullanır. Tüm ana hidrolik, pnömatik ve elektrikli bileşenler, tüm sistemin güvenilir performansını sağlamak için ithal tedarikçilerden temin edilmektedir.

2. Zımba ve Kalıp Konfigürasyonu
Her iki tarafa da üç set zımba ve kalıp takılmıştır, bu da farklı çaplardaki üç tip zımbanın yerleştirilmesini sağlar. Bir PLC'nin kontrolü altında, üç kalıp seti, esnek işleme ihtiyaçlarını karşılamak için delme referans işaretini ayarlamak üzere senkronize hareketi gerçekleştirebilir.

3. İnsan-Makine Arayüzü ve Programlama
Bilgisayar, kullanıcı dostu bir çalışma sağlayan ve iş parçası çizimlerinin görüntülenmesini destekleyen bir Çince-İngilizce arayüz ile donatılmıştır. Programlama süreçleri basitleştirilmiştir ve ekipman, lofting yazılımı tarafından oluşturulan program verilerini doğrudan kullanabilir. Program düzenleme sırasında, yalnızca iş parçası boyutları, delik çapı, referans işareti ve iş parçası miktarı girilmelidir, bu da operasyonel karmaşıklığı azaltır.

4. CNC Besleme Arabası ve Kontrol
CNC besleme arabası, gerçek zamanlı geri bildirim bilgisi sağlayan bir fotoelektrik kodlayıcı ile bir servo motor tarafından tahrik edilir. İşleme süreci boyunca yüksek konumlandırma hassasiyetini etkili bir şekilde sağlamak için, arabanın hareketini dinamik olarak ayarlamak için kapalı döngü kontrol sistemi benimsenmiştir.

5. Otomatik Süreçler ve Boşaltma
Ekipmanın işaretleme, delme ve kesme işlemleri tamamen otomatiktir, manuel müdahaleyi en aza indirir. Tüm bitmiş açısal çelik bileşenler, operatörlerin iş yoğunluğunu etkili bir şekilde azaltan ve genel üretim verimliliğini artıran bir pnömatik çevirme cihazı ile boşaltılabilir.

6. Kontrol Sistemi Konfigürasyonu ve İşlevi
Kontrol sistemi, bir ana bilgisayar, CNC sistemi, servo motor, PLC ve harici algılama sensörlerinin yanı sıra diğer destekleyici bileşenlerden oluşur. İşleme işlemleri, iş parçası boyutlarını girerek kolayca başlatılabilir, operasyonel prosedürleri basitleştirir. Ek olarak, programlar iş parçası numaralarına göre saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir, bu da esnek üretim yönetimini kolaylaştırır.

7. İşaretleme ünitesi, mükemmel sertlik sağlayarak kararlı işaretleme performansı sağlamak için kapalı bir çerçeve yapısı kullanır. Dört grup karakter kutusu, esnek işaretleme ihtiyaçları için program kontrolü ile etkinleştirilen işaretleme ünitesine sabitlenmiştir. İşaretleme referans işareti, çeşitli işleme gereksinimlerine uyum sağlamak için keyfi ayarı destekler.

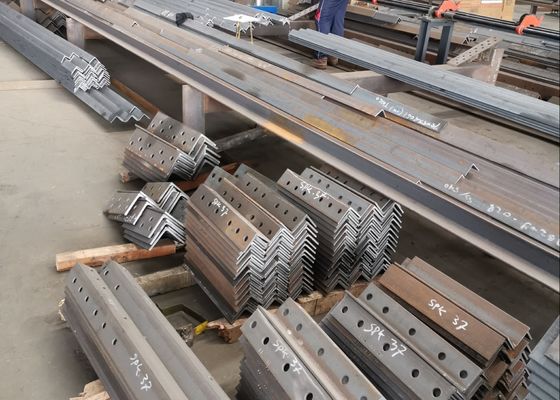

Açısal çelik kule endüstrisindeki yaygın özellikler ve işleme senaryolarını kapsayan bu numuneler, kullanıcıların ekipmanın işleme kalitesini, hassasiyetini ve işçiliğini doğrudan incelemesini sağlar. Ekipmanın performansını ve belirli üretim gereksinimleriyle uyumluluğunu değerlendirmek için somut bir referans görevi görür ve potansiyel uygulamalar için veriye dayalı karar almayı kolaylaştırır.

Kulelerin aşırı meteorolojik koşullara ve ağır yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman, kulelerin ana çerçevesini oluşturan açısal çelik bileşenlerin işlenmesinde kritik bir rol üstlenir. Kule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalar için kullanılan açısal çelik üzerinde delme ve damgalama işlemlerini güvenilir bir şekilde gerçekleştirerek, kulelerin genel stabilitesini korumak için hassas boyutlar ve sağlam bağlantılar sağlar.
