60mm Maks. Delme Çaplı Otomotiv Boyuna Kiriş Plakası CNC Zımbalama Hattı 4000～8000mm Uzunluk
Ürün Amacı ve Özellikleri
Bu makine, otomotiv endüstrisindeki düz boyuna kirişler üzerindeki zımbalama işlemleri için özel olarak tasarlanmış bir ekipmandır. Otomotiv düz boyuna kirişlerinin (araç çerçevelerindeki ana yük taşıyıcı bileşenler) hassas delik açma taleplerini karşılamak üzere özel olarak tasarlanmıştır. Otomotiv üretim standartlarına uygun olarak tutarlı delik kalitesi, doğru konumlandırma ve güvenilir performans sağlar.
Ana teknik parametreler:
| No. |
Adı |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plakası boyutu ve aralığı |
| 3 |
Uzunluk |
4000～8000mm |
| Genişlik |
200～550mm |
| Kalınlık |
3～6mm |
| Gelen sac malzemenin orak bükülmesi |
≤7mm/10m |
| X ekseni sac düzensizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac düzensizliği |
5mm |
| Sac eğriliği |
≤50mm |
| Sac malzeme mekanik özellikleri |
σb=510～850N/mm2 |
| 4 |
Maks. Delme çapı |
φ60mm |
| 5 |
Modül sayısı |
25个 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme hassasiyeti |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
Yapısal Bileşim

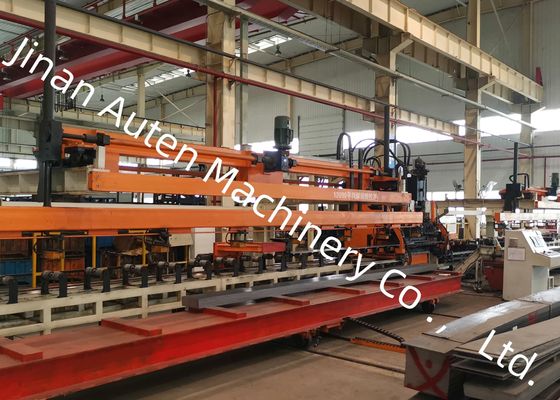

Bu makine öncelikle otomatik yükleme ve boşaltma cihazı, değişken kesitli plakaların otomatik telafisi için bir merkezleme cihazı, bir besleme cihazı, bir zımbalama ünitesi, otomatik bir atık boşaltma cihazı ve hidrolik, elektrik ve pnömatik sistemlerden oluşur; hepsi düz boyuna kiriş zımbalama işlemi boyunca istikrarlı, verimli çalışmayı sağlamak için entegre edilmiştir.
Üretim hattı, flanş işleme için konumlandırma deliği olarak üst ön karın deliğini seçerek, sabit kesitli boyuna kirişlerin güvenilir, verimli, esnek ve tamamen otomatik olarak zımbalanmasını sağlar ve yüksek maliyet etkinliği sunar. Boyuna kiriş şekil hataları için otomatik ölçüm ve doğruluk telafisi özelliklerine sahiptir; konfigürasyon, operasyonel güvenilirliği artırmak için Almanya'nın SIEMENS CNC sistemi tarafından optimize edilmiş ve kontrol edilmektedir. Çift kanallı kontrol ile donatılmış olup, yüksek işleme verimliliği sağlar; filtre tipi damgalama için, boyuna kiriş sadece ileri hareket eder, geri hareket etmez, bu da işleme iş akışını daha da kolaylaştırır.
Kontrol sistemi, servo motor tahrikli beslemeye sahip SIEMENS 828D CNC sistemini benimser. Bu konfigürasyon, yüksek çalışma verimliliği ve istikrarlı iş parçası hassasiyeti sağlar, hassas işleme için katı gereksinimleri tam olarak karşılar. Besleme destek silindirine bir servo merkez merkezleme cihazı monte edilmiştir, bu da 0–200 mm'lik bir yükseklik farkına sahip değişken kesitli plakaların işlenmesini sağlayarak, çeşitli iş parçası özelliklerine uyarlanabilirliği artırır.
Ekipman, farklı çaplarda 25 takım kalıbın montajını destekler ve takım değişiklikleri sırasında duruş süresini en aza indirmek için hızlı ve kolay kalıp montajı sağlar. Otomatik programlama yazılımı, AUTOCAD grafiklerinin veya diğer CAD yazılımları tarafından oluşturulan .DXF formatındaki grafiklerin doğrudan alınmasını sağlar. Kullanıcı dostu bir insan-makine arayüzü aracılığıyla, makine takımı işleme programlarının otomatik olarak oluşturulmasını tamamlar; bu, programlama süresinden tasarruf sağlar ve manuel işlem hatalarını ortadan kaldırır.

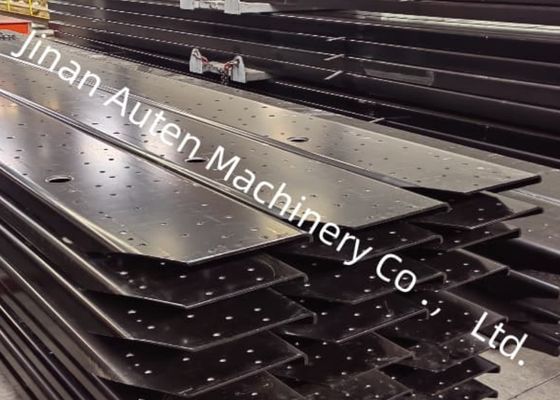

Sergide, bu üretim hattı tarafından işlenen, madencilik kamyonları ve özel amaçlı araçlar için uygun çoklu özellikleri kapsayan, özenle seçilmiş bitmiş boyuna kiriş numuneleri sunulmaktadır. Bu numuneler, ekipman tarafından elde edilen hassas delik konumlandırmayı, pürüzsüz zımbalanmış kenarları ve genel yapısal kararlılığı etkili bir şekilde göstermekte, ziyaretçilere ve potansiyel müşterilere üstün işleme yeteneklerinin somut kanıtını sunmaktadır.
Bu ekipman, düz otomotiv boyuna kirişlerinin zımbalama işlemi için özel olarak geliştirilmiş bir çözümdür. Öncelikli olarak kamyonların ve özel amaçlı araçların ana kirişlerini işlemek üzere tasarlanmıştır ve bu ağır hizmet tipi ve özel üretim otomotiv yük taşıyıcı bileşenlerinin yapısal montaj gereksinimlerini karşılamak için hassas delik imalatını garanti eder.
