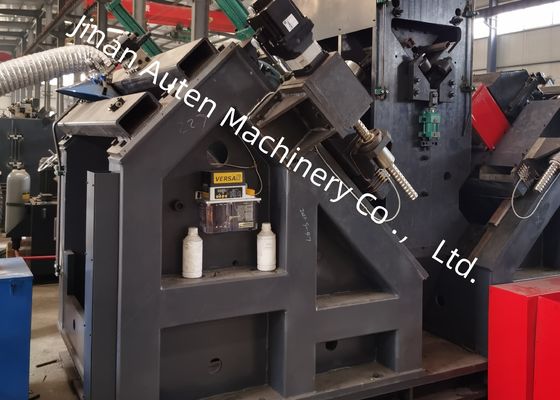

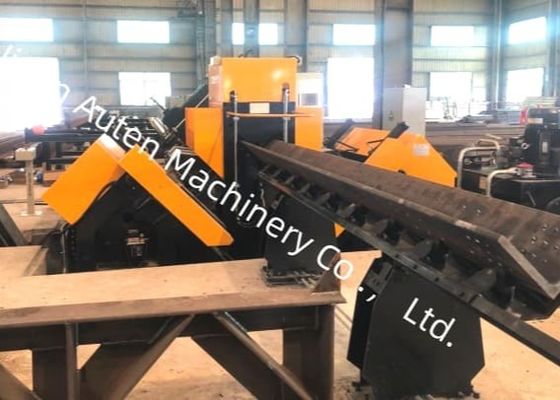

2 Grup 6 Toplam matkabında CNC açı matkabı makinesi 40m/Min Max Feeding Speed Of Angle
Ürün Kullanımı:
Bu üretim hattı, iletim hattı kulelerinde kullanılan büyük boyutlu, yüksek dayanıklılıklı açılı çeliklerin delinmesi ve damgalanması için tasarlanmıştır.Tüm açı çelik üzerindeki gerekli delikler bu hat üzerinde işlenebilir, üstün delik kalitesi, yüksek konumlama doğruluğu, ayrıca mükemmel üretim verimliliği ve gelişmiş otomasyon performansı sağlar.
Ana parametreler:
| Model |
ADM2532 |
| Açı boyutu ((mm) |
140*140*10~250*250*32 |
| Hammaddenin maksimum uzunluğu (m) |
14 |
| İşaret kuvveti ((kN) |
1000 |
| Karakter grubunun numarası |
1 |
| Karakter numarası |
18 |
| Karakter boyutu (mm) |
14*10*19 |
| Kesin mesafe aralığı ((mm) |
50~220 ((Stepless) |
| Her bir tarafta matkap sayısı |
3 ((2 grup, toplamda 6) |
| Her iki tarafta da bıçak sayısı |
3 |
|
Borma yuvasının konperasyonu
|
BT2 |
| En fazla delme çapı (mm) |
Φ40 |
| Spindle dönme hızı ((r/min) |
6000 |
| Borma soğutma ünitesi |
MQL 360-2 ((Kuru soğutma) |
| Soğutma ünitesi yağ depolama kapasitesi |
2L |
| Kesme yağı |
Bitkisel yağ bazlı mikro kesme yağları ((2000-25) |
| Yakıt tüketimi |
5 ~ 50 ml/saat |
| CNC araba sürücüsü tipi |
AC servo motor,rak ve pinion sürüşü |
| Maks. açı besleme hızı ((m/dakikada) |
40 |
| AB eksenine hizalı hareket tahrik yöntemi |
Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş |
| Kaykayın sondaj kafasının en yüksek seyahat hızı ((m/dakikada) |
10 |
| Borma başı sürücü tipi |
Doğrusal Hareket Kılavuzu;AC servo motoru;Kürt visosu İkincil sürüş |
| Borma kafasının maksimum besleme hızı ((m/dakikada) |
14 |
| Besleme arabası kolunun çalışma yöntemi |
Dikey kaldırma tipi |
| Serbestleme tarafında yuvarlanma silindirlerinin sayısı |
4 |
| Hidrolik istasyon soğutma yöntemi |
Hava soğutması |
| CNC eksen sayısı |
9 |
| Hava basıncı ((MPa) |
1 |
| Toplam güç |
Yaklaşık 150KW |
Ürün Özellikleri:
1Yüksek Otomasyon Derecesi
Üretim hattı otomatik yükleme aygıtıyla (arkalı besleme kanalı ve dönen yükleme çerçevesi dahil), otomatik boşaltma aygıtı ve otomatik besleme aygıtı ile donatılmıştır.Tüm delikler ve açılı çelik üzerinde çelik işareti işaretleri üretim hattı boyunca tek geçiş işlenebilir, ve tüm işleme süreci manuel müdahaleye gerek duymaz, bu da işçilerin emek yoğunluğunu önemli ölçüde azaltır.
(1) Ekipmanın her bir kaynaklı bileşeninin kaynak kalitesi, JB/T8609'un ilgili özelliklerine uymaktadır ve aralıklı kaynakların uzunluğu ve aralıkları tutarlıdır.
(2) Kalınlaştırılmış bileşenler, katlar arası ayrım, katlama, çatlaklar, kum delikleri ve hava delikleri gibi kusursuz olmalıdır.
2. Tipleme Birimi Yapılandırması ve Performansı
Yazma ünitesi, yüksek dayanıklılık ve istikrarlı çerçeve performansına sahip kapalı çerçeve yapısını benimsiyor.ve hidrolik tahrikli baskı başı karakteri kutusuBilgisayar talimatlarına göre çizimde belirtilen pozisyonlarda baskı yapar.
Makinenin işlem aralığını genişletmek için, ek olarak manuel bir ayar mekanizması entegre edilmiştir.karakter başının konumu) ayarlanabilir, farklı özelliklere sahip açı çeliklerinin tipleme pozisyonlarına uyarlanmasını sağlar.
Bu numuneler, iletim hattı kulelerinde kullanılan açılı çeliklerin ortak özelliklerini ve delik desenlerini kapsar.Potansiyel kullanıcıların veya denetçilerin ekipmanların işletim performansını görsel olarak doğrulamasını sağlarlar., böylece ekipmanların iletim hattı kulelerinin üretiminin pratik üretim gereksinimlerini karşılayıp karşılamadığını değerlendirmek için somut ve sezgisel referanslar sağlar.
In ultra-high voltage (UHV) transmission line construction—where towers must withstand extreme weather and heavy loads—this equipment plays a pivotal role in processing angle steel components for the towers’ main frameworkKule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalarda kullanılan açı çelikleri için sondaj ve damgalama görevlerini etkili bir şekilde yerine getirir.Kullanım ömrü boyunca kulelerin genel istikrarını korumak için hassas boyut doğruluğunu ve güçlü bağlantıları sağlamak.
