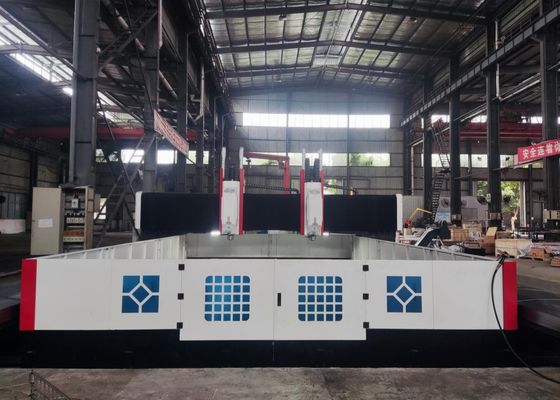

3000x2200mm İş parçasının boyutu CNC Plak Borma ve freze makinesi BT50-150 Döner Taper
Uygulama:
CNC portre delme ve freze makinesi, öncelikle plakaların ve yapısal bileşenlerin, flanslar, diskler, halkalar,ve diğer iş parçacıkları, ekipmanın etkin işleme aralığı içinde kalınlıkları ileHem tek malzeme parçalarında hem de kompozit malzemelerde delik ve kör deliklerin delinmesini sağlar.Tüm işleme süreci olağanüstü operasyonel kolaylık için dijital olarak kontrol edilir, otomatik üretim, yüksek hassasiyet, çoklu çeşitlilikli işleme ve seri imalatı destekler.
Özellikler:
| İş parçasının boyutu |
LxW |
3000x2200 mm |
| Ganti yüksekliği |
600 mm |
| Çalışma masası |
T yuvasının genişliği |
28 mm |
| Borma gücü başlığı |
Ne kadar? |
1 |
| Spindle konik |
BT1eğitim |
| En fazla delme çapı |
Φ50 mm |
| Tapping çapı |
M3-M24 |
| Döner hızı |
30 ~ 3000 r/min |
| Servo spindle motor gücü |
22kW |
| Spindle'in alt ucundan çalışma masasına mesafe |
200-600 mm |
|
Güç başlığının yan hareketleri(X eksen)
|
Maks. yatay yürüyüş |
2200 mm |
| Yan hareket hızı |
0 ~ 8 r/min |
| Yan hareket için servomotor gücü |
2.4kW |
| Gantry uzunlamalı hareketi (Y eksen) |
Maks. besleme çarpısı |
3000 mm |
| Besleme hareket hızı |
0 ~ 8 m/min |
| Besleme servo motor gücü |
2x2.4kW |
| Dikey ram besleme hareketi (Z ekseni) |
Maks. darbe |
1000 mm |
| Hareket hızı |
0 ~ 8 m/min |
| Servo motor gücü |
2.4kW (Fren) |
| Üç eksenli konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,015/1000mm |
| Üç eksenli tekrarlanan konumlandırma doğruluğu |
X/Y/Z/A/B/C |
±0,01/1000mm |
| Toplam boyut |
LxWxH |
6500x4000x2700 mm |
Ürün Özellikleri
1Makine yatağı ve çalışma masası:
Makine yatağı ve çalışma tezgahı tek parça gri demir (HT250) dökümlerdir.Sıfır deformasyonla olağanüstü dinamik ve statik sertliğe sahiptirler.Çalışma masası yüzeyi, iş parçasının sıkıştırılmasını kolaylaştırmak için en uygun şekilde düzenlenmiş, hassas bir şekilde işlenmiş T yuvarlaklarıyla donatılmıştır.Yatak tabanının her iki tarafına yüksek hassasiyetli iki dizi doğrusal kılavuz monte edilir, kılavuz kaydırıcılar üzerinde tekdüze güç dağılımını sağlar ve makine aletinin sertliğini, germe dayanıklılığını ve basınç direncini önemli ölçüde arttırır.Sürüş sistemi, çift taraflı sürüş için hassas topu visli montajlarla eşleştirilmiş AC servo motorları kullanır, portalin Y eksenli hareketini mümkün kılar. Düzenlenebilir vidalar yatağın alt kısmında dağıtılır, bu da yatağın ve çalışma masasının uygun bir şekilde düzeylendirilmesini sağlar.
2- Hareketli port:
Hareketli portre gri demir (HT250) dökümlerden yapılmıştır.Bir servo motorla eşleştirilen bir hassaslıklı top vida montajı, güç başının kaydırıcı plakanın X ekseni boyunca hareket etmesini sağlar. Güç başı kaydırıcı plaka bir sondaj gücü başı ile donatılmıştır. Gantry hareketi bir servo motor aracılığıyla gerçekleştirilir,bir hassas çiftleme aracılığıyla top vida dümeni top vida üzerinde döndürmek için tahrik eder.
3- Mobil Eyer:
Hareketli eyer, hassas dökme demir yapısal bir bileşendir. Eyer üzerinde iki set ultra yüksek yük taşıyan CNC doğrusal ray kaydırıcıları, hassas bir top vida montajı,ve servo motora bağlanan yüksek hassasiyetli bir gezegen redüktörü. sondaj güç başının ağırlığı vida yükünü azaltmak ve top vida hizmet ömrünü uzatmak için dengelenir. Z ekseni boyunca hareket etmek için sondaj güç başını tahrik eder,Hızlı ilerleme gibi eylemleri mümkün kılan, hızlı ters hareket ve güç başının durdurulması, otomatik çip kırma, çip çıkarma ve duraklama işlevleriyle birlikte.
4Borma başlığı:
Borma gücü başlığı, döngü artırılması için dişli senkroniz kemer aracılığıyla özel bir hassaslik spindeline güç aktaran özel bir servo spindle motoru kullanır.Döner, altı sıra yapıda düzenlenmiş Japon açılı temas rulmanlarıyla yapılandırılmıştır (önde dört ve arka tarafta iki)Pnömatik bir alet değiştirme sistemi ile donatılmış olan döner, hızlı ve uygun bir alet değiştirmesini sağlar.Besleme hareketi bir top vida ile eşleştirilen bir servo motor tarafından yönlendirilirX ve Y eksenleri bağlantı işlemini destekler ve doğrusal ve dairesel interpolasyon işlevlerini gerçekleştiren yarı kapalı döngü kontrolünü benimser.Döner ucu BT50 konik bir deliğe sahiptir ve yüksek hızlı döner birlemle donatılmıştırYüksek hızlı U matkabı işleme destekleyerek spindle içi soğutma sıvısı kaynağı.
Bu yüksek performanslı CNC portalı endüstriyel ekipman, levha ve metal için sondaj ve işaretleme işlemlerinde uzmanlaşmış,plaka tipi bileşenlerin ve yapısal parçaların hassas işleme için ayrıntılı olarak tasarlanmıştırÖzellikle flensler, diskler, halkalar ve düz levhalar dahil olmak üzere iş parçacıklarını işlemek için tasarlanmıştır.Bu iş parçasının kalınlığının makinenin önceden belirlenmiş etkili işleme özellikleriyle sıkı bir şekilde uyumlu olması temel bir gereksinim içerir..
Çelik yapı üretim tesislerinde, bu ekipman yapı plakaları ve bağlantı bileşenleri üzerinde hassas sondaj ve frezeleme yapar.böylece çelik çerçevelerin istikrarlı montajı için sağlam bir temel oluştururRüzgar enerjisi sektöründe,rüzgar türbini kuleleri ve flanslar için yüksek hassasiyetli işleme çözümleri sunar. Bu parçaların zorlu çevresel koşullara dayanabilmelerini garanti eden önemli bir süreçtir (e)Örneğin, güçlü rüzgarlar, sıcaklık dalgalanmaları) köprü inşaat girişimleri için, ekipman, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit, sabit.Köprü uzun kullanım ömrü boyunca dinamik yüklere dayanacak şekilde tasarlanmış dayanıklı bağlantılar.
