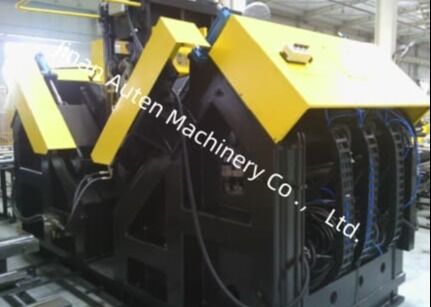

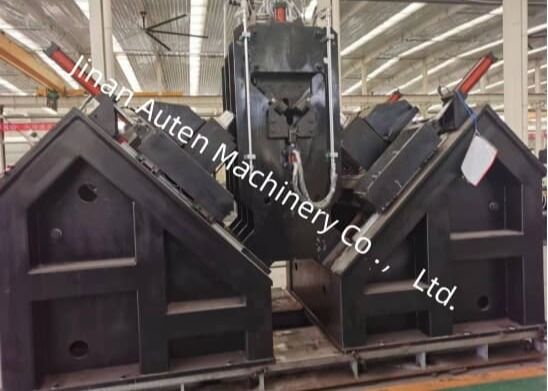

Hassas CNC Çaplı Çizgi Makinesi Borma ve İşaretleme Borma Bit Üç CNC Ekseni ile Dış Soğutma

Hassas CNC Köşe Profili Makinesi Delme ve İşaretleme Matkap Ucu Harici Soğutma Üç CNC Ekseniyle

Ürün Kullanımı:

Bu özel yapım CNC köşe çelik delme üretim hattı, büyük boyutlu, yüksek mukavemetli köşe çeliğinin delme ve damgalama işlemleri için özel olarak tasarlanmıştır—iletim hattı kulelerinin imalatında özel olarak kullanılan kritik bir malzeme. Üretim hattı, köşe çeliği üzerindeki gerekli tüm deliklerin yüksek hassasiyetle işlenmesini sağlayarak üstün delik kalitesi, tam konumsal doğruluk, olağanüstü üretim verimliliği ve gelişmiş otomatik işlevsellik sunar.

Ana parametreler:

Ürün Özellikleri:

CNC köşe çelik delme üretim hattı, otomatik yükleme sistemi—enine besleme kanalı ve döner yükleme rafından oluşan—otomatik boşaltma tertibatı ve otomatik malzeme besleme modülü ile entegre edilmiş yüksek düzeyde otomasyon ile ayırt edilir. Tüm köşe çelik delme işlemleri ve çelik damgalama işaretleme işlemleri, işleme aşamasında manuel müdahale gerektirmeden, üretim hattının tek bir geçişinde gerçekleştirilebilir. Bu yapılandırma, operasyonel personel için iş yoğunluğunu önemli ölçüde azaltır.

Köşe çelik delme ve işaretleme üretim hattının işaretleme ünitesi, olağanüstü yapısal sağlamlık ve tutarlı operasyonel kararlılık sağlayan kapalı çerçeve yapısına sahiptir. İşaretleme tertibatı, makine tabanına sabitlenmiş bir yatak desteği, hareketli bir yatak ve hidrolik olarak tahrik edilen bir pres kafası karakter kutusu ile donatılmıştır. Bilgisayar kontrol sistemi tarafından iletilen talimatlara uygun olarak, işaretleme işlemleri mühendislik çizimlerinde belirtilen konumlarda gerçekleştirilir. Makinenin işleme kapsamını genişletmek için, ek olarak manuel bir ayarlama mekanizması entegre edilmiştir. Bu mekanizmayı kullanarak, hareketli gövdenin dikey konumu—yani karakter kafasının konumu—düzenlenebilir ve çeşitli özelliklerdeki köşe çelik ürünlerinin işaretleme konumlarına uyum sağlanabilir.

CNC iletim kulesi delme ekipmanının delme işlemi, üstün konumsal doğruluk sağlar. Bu üretim hattının besleme mekanizması bir servo motor tarafından tahrik edilir ve güç iletimi bir kremayer-pinyon tahrik sistemi aracılığıyla gerçekleştirilir. Ayrıca, konumsal doğruluk geri bildirimi için bir kremayer-pinyon algılama tertibatı ve bir konum algılama enkoderi ile donatılmıştır ve bunlar toplu olarak tam bir kapalı döngü kontrol mimarisi oluşturur. Bu arada, delme güç kafasının köşe çeliğinin iki flanş yönü boyunca hareketi bir servo motor tarafından harekete geçirilir ve bir bilyalı vida mekanizması aracılığıyla iletilir. Bu yapılandırma, köşe çelik iş parçaları üzerinde işlenen deliklerin olağanüstü konumsal hassasiyetini sağlar.

Ana bilgisayar, genel operatörler için sezgisel çalışabilirlik sağlayan bir Çince arayüz ile donatılmıştır. İş parçası diyagramlarını ve delik konumlarının koordinat boyutlarını görüntüleme işlevine sahiptir, böylece inceleme prosedürlerini kolaylaştırır. Ek olarak, profesyonel programlama yazılımı tarafından oluşturulan iş parçası işleme programlarının içe aktarılmasını destekler. Ana bilgisayar tabanlı yönetimin benimsenmesi, işleme programlarının depolama ve alma verimliliğini önemli ölçüde artırır.

Bu test numuneleri, iletim hattı kulesi yapımında kullanılan köşe çeliği için kapsamlı bir standart özellik ve delik konfigürasyonu yelpazesini kapsar. Potansiyel müşterilerin veya müfettişlerin, ekipmanın operasyonel performansının görsel olarak doğrulanmasını sağlar, böylece ekipmanın iletim hattı kulesi imalatının pratik üretim gereksinimlerine uygun olup olmadığını değerlendirmek için somut ve sezgisel referanslar sağlar.

Ultra yüksek gerilim (UHV) iletim hattı projelerinde—iletim kulelerinin şiddetli hava koşullarına ve ağır yüklere dayanması gerektiği yerlerde—bu ekipman, kulelerin birincil yük taşıma çerçeveleri için köşe çelik bileşenlerin işlenmesinde önemli bir işlev görür. Kule gövdelerinde, çapraz kollarda ve diğer kritik yapısal elemanlarda kullanılan köşe çeliği üzerinde verimli bir şekilde delme ve damgalama işlemleri gerçekleştirerek olağanüstü boyutsal hassasiyet ve güvenilir bağlantı bütünlüğü sağlar. Bu da, iletim kulelerinin tüm hizmet ömrü boyunca genel yapısal kararlılığını korur.
