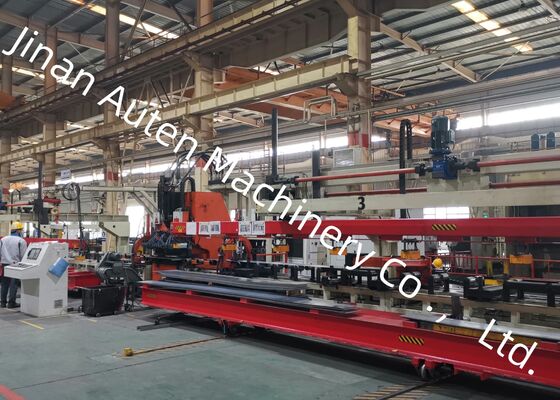

Hassas CNC Plaka Zımbalama Makinesi 1200KN Nominal Kuvvet ve 6mm Maksimum Sac Kalınlığı Kapasitesi
Ürün Amacı ve Özellikleri
Otomotiv imalatında kullanılan düz uzunlamasına kirişlerin zımbalama işlemi için özel olarak geliştirilmiş, hepsi bir arada bir üretim çözümü olarak tasarlanmıştır. Gelişmiş yerli ve uluslararası emsallerin teknik altyapısından yararlanarak, çok sayıda ilgili ürünün rekabet avantajlarını entegre ederken, çeşitli küresel otomotiv çerçeve konfigürasyonları için zımbalama özelliklerine sıkı sıkıya uyar. Çeşitli otomobil çerçeve tiplerinde uzunlamasına kirişlerin esnek işleme taleplerini tam olarak karşılayabilir ve sağlam operasyonel güvenilirliği ve üstün üretim verimliliği ile öne çıkar.
Ana teknik parametreler:
| No. |
Adı |
Değer |
| 1 |
Nominal kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000～8000mm |
| Genişlik |
200～550mm |
| Kalınlık |
3～6mm |
| Gelen sac malzemesi orak bükülmesi |
≤7mm/10m |
| X ekseni sac eşitsizliği |
≤10mm/1000mm ,≤20mm/8000mm |
| Y ekseni sac eşitsizliği |
5mm |
| Sac eğriliği |
≤50mm |
| Sac malzemesi mekanik özellikleri |
σb=510～850N/mm2 |
| 4 |
Maks. Zımbalama çapı |
φ60mm |
| 5 |
Modül sayısı |
25个 |
| 6 |
Maks. hız |
| X ekseni |
Maks=50m/dak |
| Y ekseni |
Maks=30m/dak |
| 7 |
İşleme hassasiyeti |
| X ekseni |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Y ekseni |
±0.2 mm / 600 mm |
1. Boyuna Destek Silindir Tablası
Bir taban ve destek silindirlerinden oluşan bu bileşen, sac malzemeler için istikrarlı destek sağlamak üzere özel olarak tasarlanmıştır. Her silindir, güvenli ve sorunsuz çalışma sağlamak için her iki uçta da yatak tertibatlarıyla donatılmıştır. Olağanüstü yapısal sertliğe ve güçlü darbe direncine sahip olan silindirler, sacların yüzeyleri boyunca tutarlı, düşük sürtünmeli hareketini sağlar.
2. Merkezleme Cihazı
Bu cihaz, 5 set merkezleme ve konumlandırma mekanizması ile yapılandırılmıştır; burada iki merkezleme bloğu, hassas kılavuz raylar tarafından senkronize olarak tahrik edilir ve yönlendirilir. Çalışma döngüleri sırasında, hava silindiri, doğru merkezleme ve sac malzemenin güvenli bir şekilde sıkıştırılmasını sağlayarak, iki çift merkezleme bloğunun birbirine doğru hareket etmesini sağlar. Doğrusal konumlandırma yeteneği, genişlik sapmalarının sacın her iki tarafına eşit olarak dağıtılmasını sağlayarak, tutarlı işleme hassasiyetini korur.
3. X ekseni Ana Kelepçe Besleme Cihazı: 2 Takım
Bu kiriş zımbalama makinesi hattı, bir servo motor, hassas redüktör, yüzer hidrolik kelepçe, hassas lineer kılavuz ray, hassas kremayer ve destek yapılarından oluşur. Servo motor, hassas redüktör aracılığıyla helisel dişliyi döndürmek için güç iletir ve daha sonra kremayer mekanizması aracılığıyla dönme hareketini doğrusal harekete dönüştürür. Hassas lineer kayar ray tarafından yönlendirilen besleme bileşenleri, doğru besleme işlemleri gerçekleştirerek, sac malzemenin hassas ve istikrarlı bir şekilde taşınmasını sağlar. Besleme kelepçesi, hafifçe eğrilmiş sac malzemelere karşı güçlü bir uyarlanabilirlik sunan yüzer bir yapısal tasarım benimser. Yüksek sıkıştırma kuvveti, güvenilir sıkıştırma performansı ve tutarlı operasyonel kararlılık ile karakterizedir.
Otomotiv uzunlamasına kiriş düz plakaları için CNC zımbalama hattı, itme-çekme kelepçeleme düzenlemesi benimser. Kelepçeleme mekanizması, uzunlamasına kirişin her iki ucundaki orta kısımları sabitler. Bu kelepçeleme yöntemi, kenar yüksekliği sapmaları olan plakaların güvenilir bir şekilde sabitlenmesini sağlar. Kelepçeleme cihazları, ana makine ünitesinin her iki tarafına simetrik olarak yerleştirilmiştir.
Sergide, bu üretim hattı aracılığıyla özel olarak üretilen, özenle seçilmiş bitmiş uzunlamasına kiriş numuneleri sergilenmektedir. Bu numuneler, madencilik kamyonları ve özel amaçlı araçlar için özelleştirilmiş geniş bir özellik yelpazesini kapsamaktadır. Ekipmanın doğru delik konumlandırma, pürüzsüz zımbalanmış kenarlar ve bitmiş iş parçalarının genel yapısal kararlılığı dahil olmak üzere temel performans yeteneklerinin ikna edici bir göstergesi olarak hizmet vermektedir.

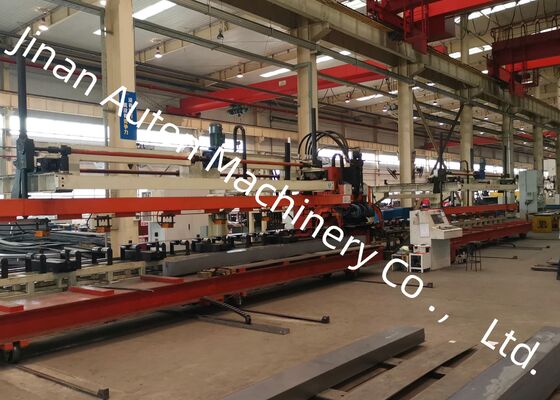

Hafif kamyonlar için bu düz kiriş zımbalama ekipmanı hattı, özellikle otomotiv düz uzunlamasına kirişlerinin zımbalama işlemi için tasarlanmış, özel olarak geliştirilmiş bir çözümdür. Öncelikli olarak kamyonların ve özel amaçlı araçların ana kirişlerini işlemek üzere tasarlanmıştır ve bu ağır hizmet tipi ve özel üretim otomotiv yük taşıma bileşenlerinin yapısal montaj gereksinimlerini karşılamak için yüksek hassasiyetli delik işleme sağlar.
