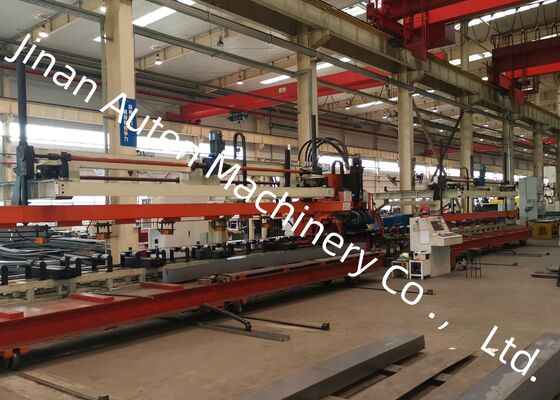

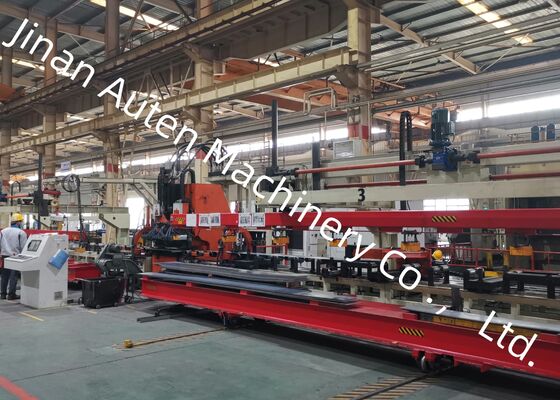

CNC Plaka Bıçaklama Makinesi Max Yaprak Kalınlığı 6mm Max Hız 50m/Min Otomobil Çubukları İçin
Ürünün Amacı ve Özellikleri
Entegre, uygulama özel üretim sistemi olarak tasarlanan bu hat, otomotiv üretiminde kullanılan düz boylamlı kirişlerin delme işlemi için özel olarak inşa edilmiştir.Önde gelen yerli ve uluslararası eşdeğerlerin teknik çerçevelerine dayanarak, çeşitli küresel otomotiv çerçeve tasarımları için delikleme standartlarına titiz bir şekilde bağlı olarak, birçok ilgili ürünün temel rekabetçi güçlü yanlarını sentezler.Sistem, uzunlamalı kirişlerin çeşitli otomobil çerçeve konfigürasyonlarında esnek işleme gereksinimlerini tam olarak karşılar., ve olağanüstü operasyonel istikrar ve olağanüstü üretim oranı ile karakterize edilir.
Ana teknik parametreler:
| - Hayır, hayır. |
Adı |
Değer |
| 1 |
İsimsel kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000-8000 mm |
| Genişliği |
200-550 mm |
| Kalınlığı |
3 ′′6 mm |
| Gelen levha malzemesi orak bükme |
≤7mm/10m |
| X eksenindeki levha eşitsizliği |
≤10mm/1000mm,≤20mm/8000mm |
| Y eksenindeki levha eşitsizliği |
5 mm |
| Yaprak bükme |
≤ 50 mm |
| Yaprak malzemesinin mekanik özellikleri |
σb=510850N/mm2 |
| 4 |
Max. Çakma çapı |
φ60mm |
| 5 |
Modül sayısı |
25 tane. |
| 6 |
Maks. hız |
| X eksen |
Max=50m/min |
| Y ekseni |
Max=30m/min |
| 7 |
İşleme doğruluğu |
| X eksen |
±0,25/600 mm,±0,50 / 3000 mm,±0,7 / 8000 mm |
| Y ekseni |
±0,2 mm / 600 mm |
1Uzunlukta desteklenen yuvarlak masa.
Ağır işleme dayalı bir taban ve hassasiyetle yapılmış destekli rulolarla üretilen bu montaj, metal parçaları için tutarlı ve istikrarlı bir destek sağlamak için özel olarak inşa edilmiştir.Her bir rulo her iki ucunda yüksek kaliteli rulmanlar ile donatılmıştır, güvenilir ve sorunsuz çalışma performansını sağlar. Üstün yapısal sertlik ve sağlam darbe direnci göstererek, rulolar eşit,Yaprak malzemelerinin yüzeyinde düşük sürtünme ile taşınması.
2. Merkezi cihaz
Bu cihaz, iki merkezleme bloğunun yüksek hassasiyetli rehber raylar tarafından senkronize olarak tahrik edildiği ve yönlendirildiği beş set merkezleme ve konumlandırma mekanizması ile donatılmıştır.Çalışma döngüleri sırasında, hava silindir, iki çift merkezleme blokunun birbirine doğru hareket etmesini etkinleştirir, bu da doğru merkezleme ve levha malzemesinin güvenli sıkıştırılmasını sağlar.Doğrusal konumlandırma işlevselliği, genişlik sapmalarının levhanın her iki tarafında da eşit şekilde dağıtılmasını sağlar, üretim boyunca tutarlı işleme hassasiyetini korur.
3. X eksenli ana sıkıştırma besleme cihazı: 2 set
Bu kiriş yumruklama makinesi hattı, bir servo motor, hassaslık azaltıcı, yüzen hidrolik sıkıştırıcı, hassaslıklı doğrusal kılavuz rayı, hassaslıklı raf ve destek yapılarından oluşur.Servo motor hassasiyetli redüktör aracılığıyla dönmeye spiral dişli sürmek için güç sağlar, ve daha sonra rotasyon hareketini raf mekanizması aracılığıyla doğrusal harekete dönüştürür.besleme bileşenleri doğru besleme işlemleri gerçekleştirir., levha malzemelerinin hassas ve istikrarlı bir şekilde taşınmasını sağlar.Yüksek sıkıştırma kuvveti ile özelliklidir., güvenilir sıkıştırma performansı ve tutarlı operasyonel istikrar.
Otomobil uzunlu kiriş düz levhaları için özel olan CNC delme hattı, bir itme-çekme sıkıştırma yapılandırmasını benimser.Sıkıştırma mekanizması boylamlı kirişin her iki ucundaki orta bölümleri sabitlerBu sıkıştırma yöntemi, kenar-yükseklik sapmaları olan düz levhaların güvenilir bir şekilde sabitlenmesini sağlar.
Fuarda, sadece bu üretim hattı ile üretilen bitmiş uzun boylu kiriş numunelerinin titizlikle seçilmiş bir koleksiyonu sergileniyor.Bu numuneler madencilik kamyonları ve özel amaçlı araçlar için tasarlanmış kapsamlı bir yelpazede özellikleri kapsar.Bu özellikler, cihazın temel performans yeteneklerinin, örneğin deliklerin doğru konumlandırılması, yumuşak delik kenarları,ve bitmiş iş parçalarının genel yapısal istikrarı.
Hafif kamyonlar için bu düz kiriş delme ekipmanı hattı, otomotiv düz boylamlı kirişlerin delme işlemleri için özel olarak tasarlanmış özel geliştirilmiş bir çözümdür.Birincil olarak kamyonların ve özel amaçlı araçların ana ışınlarını işlemek için tasarlanmıştır., bu ağır işlevli ve özel üretilen otomotiv yük taşıyan bileşenlerinin yapısal montaj gereksinimlerini karşılamak için yüksek hassasiyetli delik işlemeyi sunar.
