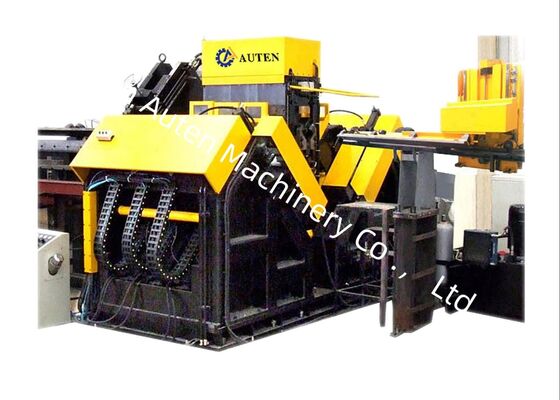

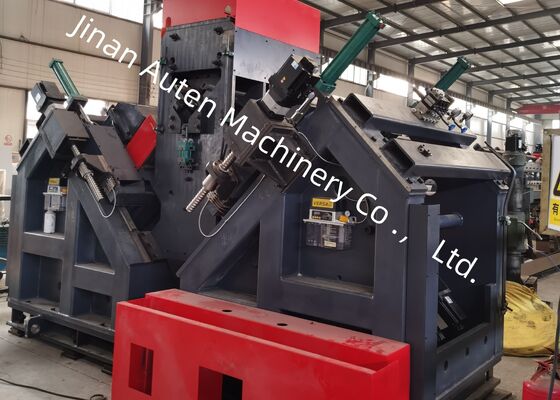

Matkap CNC Köşe Delme ve Damgalama Büyük Çelik 9 CNC Ekseni için 200m/Dak Kesme Hızı

200m/min Kesme Hızı CNC açılı sondaj ve damgalama büyük çelik 9 CNC ekseni

Ürün Kullanımı:

Bu özel tasarlanmış CNC açılı çelik delme üretim hattı özellikle büyük boyutlu,Yüksek dayanıklılıklı açılı çelik, yalnızca iletim hattı kulelerinin üretimi için kullanılan bir ana malzemeÜretim hattı, açılı çelik üzerindeki tüm gerekli deliklerin yüksek hassasiyetle işlenmesini sağlar, üstün delik kalitesi, hassas konumlama doğruluğu, olağanüstü üretim verimliliği,ve gelişmiş otomatik performans.

Ana parametreler:

Ürün Özellikleri:

CNC açılı çelik delme üretim hattı yüksek derecede otomasyon ile karakterize edilir.otomatik yükleme sistemi ile entegre “ağırsal besleme kanalından ve döner bir yükleme rafından oluşan “otomatik boşaltma ünitesiTüm açılı çelik delme işlemleri ve çelik damgalama işaretleme işlemleri üretim hattından tek bir geçişle tamamlanabilir,İşleme aşamasında manuel müdahale gerektirmeyenBu kurulum, işletme personeli için iş yoğunluğunu önemli ölçüde azaltır.

Köşeli çelik delme ve işaretleme üretim hattının işaretleme ünitesi, olağanüstü yapısal sertlik ve tutarlı çalışma istikrarını sağlayan kapalı bir çerçeve yapısını içerir.İşaretleme bileşeni, makine tabanına takılmış bir yatak desteği ile donatılmıştır., hareketli bir yatak ve hidrolik olarak tahrik edilen baskı başı karakter kutusu.İşaretleme işlemleri mühendislik çizimlerinde belirtilen yerlerde yapılır.Makinenin işleme menzilini genişletmek için, ek olarak manuel bir ayar mekanizması entegre edilmiştir.karakter başının konumu ayarlanabilir, farklı özelliklerdeki açı çelik ürünlerinin işaretleme konumlarına uyarlanmasını sağlar.

CNC iletim kulesi delme ekipmanlarının delme işlemi üstün konum doğruluğuna ulaşır.bir raf-pinion sürücü sistemi ile gerçekleştirilen güç aktarımı ileEk olarak, tamamen kapalı döngü kontrol yapısını oluşturan bir rack-and-pinion algılama ünitesi ve konum doğruluğu geri bildirimi için konum algılama kodlayıcısı ile donatılmıştır.Bu arada, sondaj gücü başının açılı çeliklerin iki flans yönü boyunca hareketi bir servo motor tarafından çalıştırılır ve bir top vida mekanizması aracılığıyla aktarılır.Bu yapılandırma açı çelik iş parçasında işlenen deliklerin olağanüstü konum hassasiyeti sağlar.

Ana bilgisayar, genel operatörler için sezgisel bir işlevsellik sağlayan Çin dili arayüzü ile donatılmıştır.İş parçasının diyagramlarını ve delik konumlarının koordinat boyutlarını görüntülemek için işlevsellikle donatılmıştırAyrıca, profesyonel programlama yazılımı tarafından oluşturulan iş parçası işleme programlarının ithalatını destekler.Ev sahibi bilgisayar tabanlı yönetimin uygulanması, işleme program depolama ve geri alma verimliliğini önemli ölçüde arttırır.

Bu test numuneleri, iletim hattı kule inşaatında kullanılan açı çelikleri için kapsamlı bir standart spesifikasyon ve delik konfigürasyonları yelpazesini kapsar.Potansiyel müşterilerin veya denetçilerin ekipmanların operasyonel performansının görsel doğrulanmasını sağlarlar., böylece ekipmanların iletim hattı kulelerinin üretiminin pratik üretim gereksinimlerini karşılayıp karşılamadığını değerlendirmek için somut ve sezgisel referanslar sağlar.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksKule gövdelerinde, çapraz kollarda ve diğer kritik yapısal parçalarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.olağanüstü boyut hassasiyeti ve güvenilir bağlantı bütünlüğünü sağlamakBu, kendiliğinden, iletim kulelerinin tüm hizmet ömrü boyunca genel yapısal istikrarını korur.
