Ürün Kullanımı:

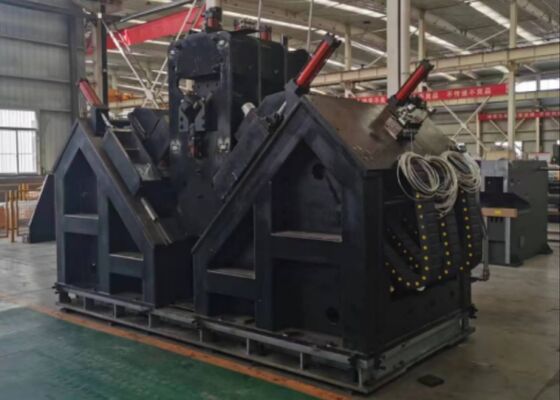

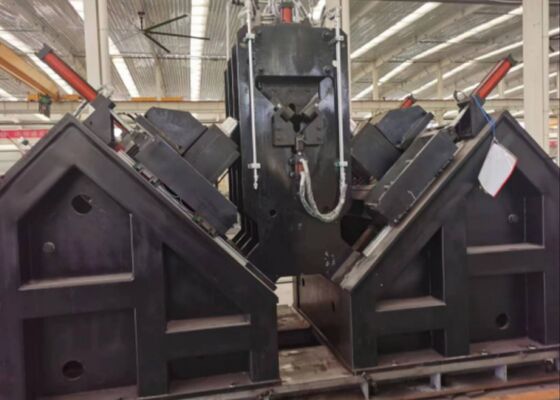

Bu özel tasarlanmış CNC açılı çelik delme üretim hattı, büyük boyutlu sondaj ve damgalama işlemleri için özel olarak inşa edilmiştir.Yüksek dayanıklılıklı açılı çelik, iletim hattı kulelerinin üretimi için kullanılan bir çekirdek malzemesiÜretim hattı, açılı çelik üzerindeki tüm gerekli deliklerin yüksek hassasiyetle işlenmesini kolaylaştırır, üstün delik finişi, hassas pozisyon doğruluğu, olağanüstü üretim verimliliği,ve son teknoloji otomatik işlevselliği.

Ana parametreler:

Ürün Özellikleri:

Bu CNC açılı çelik delme üretim hattı yüksek düzeyde otomasyon ile ayırt edilir.Çapraz besleme kanalından ve döner bir yükleme rafından oluşan otomatik yükleme sistemiyle entegre, ve otomatik bir malzeme besleme modülü. Tüm açılı çelik delme işlemleri ve çelik damgalama ve işaretleme işlemleri üretim hattından tek bir geçişle gerçekleştirilebilir,İşleme aşamasında el müdahalesine gerek yokBu yapılandırma, operasyon personelinin iş yoğunluğunu etkili bir şekilde azaltır.

Köşeli çelik delme ve işaretleme üretim hattının işaretleme ünitesi, olağanüstü yapısal sertliği ve tutarlı çalışma istikrarını sağlayan kapalı bir çerçeve yapısını benimser.İşaretleme montajı makine tabanına sabitlenmiş bir yatak desteği ile donatılmıştır, hareketli bir yatak ve hidrolik olarak tahrik edilen baskı başı karakteri kutusu.İşaretleme işlemleri mühendislik çizimlerinde belirtilen konumlarda gerçekleştirilir.Ekipmanın işleme alanını genişletmek için, ek olarak manuel ayarlama mekanizması da dahil edilmiştir.hareketli vücudun dikey konumu., karakter başının konumu ayarlanabilir, böylece açılı çelik ürünlerinin tam bir yelpazede özellikler üzerindeki işaretleme konumlarına uyarlanmasını sağlar.

CNC iletim kulesi delme ekipmanının delme işlemi olağanüstü konum doğruluğu elde eder.bir raf-pinion sürücü sistemi ile gerçekleştirilen güç aktarımı ileEk olarak, tamamen kapalı döngü kontrol mimarisi oluşturan bir rack-and-pinion algılama ünitesi ve konum doğruluğu geri bildirimi için bir konum algılama kodlayıcısı ile donatılmıştır.açılı çeliklerin iki flange yönü boyunca sondaj gücü başının çapraz hareketi bir servo motor tarafından çalıştırılır ve bir top vida mekanizması aracılığıyla aktarılır.Bu konfigürasyon, açılı çelik iş parçalarında işlenen deliklerin olağanüstü konum doğruluğunu garanti eder.

Ana bilgisayar, genel operatörler için sezgisel bir işlevsellik sağlayan Çin dili arayüzüne sahiptir.İş parçasının şemalarını ve delik konumlarının koordinat boyutlarını görüntülemek için işlevsellikle donatılmıştırAyrıca, profesyonel programlama yazılımı tarafından oluşturulan iş parçası işleme programlarının ithalatını destekler.Ev sahibi bilgisayar tabanlı yönetimin benimsenmesi, işleme program depolama ve alım verimliliğini önemli ölçüde arttırır.

Bu test numuneleri, iletim hattı kule üretiminde kullanılan açılı çelik ile ilgili tüm standart özellikleri ve delik konfigürasyonlarını kapsar.Potansiyel müşterilerin veya denetçilerin ekipmanların operasyonel performansının görsel doğrulanmasını sağlarlar., böylece ekipmanların iletim hattı kulelerinin üretiminin pratik üretim gereksinimlerini karşılayıp karşılamadığını değerlendirmek için somut ve sezgisel referanslar sağlar.

In ultra-high voltage (UHV) transmission line projects—where transmission towers are mandated to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in machining angle steel components for the towers’ primary load-bearing frameworksKule gövdeleri, çapraz kollar ve diğer kritik yapısal bileşenlere uygulanan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.üstün boyut hassasiyeti ve güvenilir bağlantı bütünlüğünü sağlamakBu, kendiliğinden, iletim kulelerinin tüm hizmet ömrü boyunca genel yapısal istikrarını korur.
