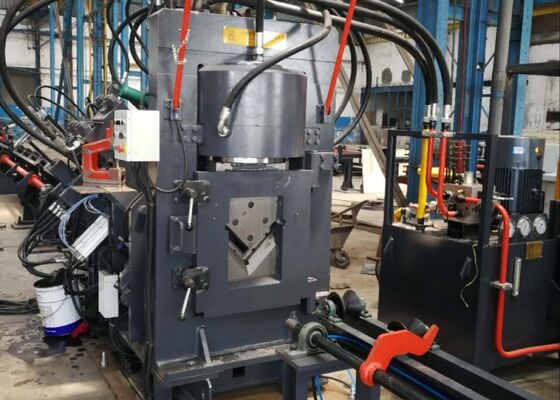

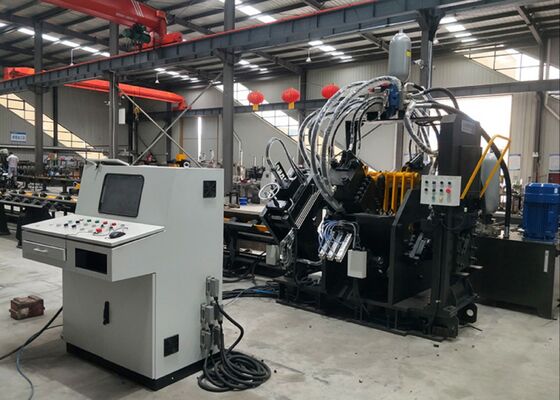

CNC açı çizgisi makinesi, çelik bileşenleri delme, işaretleme ve kesme kapasitesine sahiptir 140*140mm

CNC açı çizgisi makinesi, çelik bileşenleri delme, işaretleme ve kesme kapasitesine sahiptir 140*140mm


Uygulanabilir endüstri:

Bu makine, özellikle açısal çelik delme, işaretleme ve kesme işlemlerini olağanüstü hassasiyetle gerçekleştirmek için tasarlanmış, endüstri özel bir çözümdür.Dikkatle yapısal bütünlüğü korumak için bileşenlerin doğruluğunun kritik olduğu açılı çelik kule endüstrisinin temel işleme taleplerini karşılamak için tasarlanmıştırEntegre optimize işlem algoritmaları ile makine, kule üretiminde hayati öneme sahip olan açı çelik parçalarının hassas ve verimli bir şekilde işlenmesini sağlar.Böylece yüksek kaliteli kule yapılarının tutarlı üretimini desteklemek.

Özellikler:

Ürün bileşimi:

Bu ekipman esas olarak, çapraz bir taşıyıcı, dönen bir yükleme sistemi, bir besleme taşıyıcı, bir CNC besleme arabası, bir delikleme modülü,bir işaretleme modülü, bir kesme modülü ve bir boşaltma taşıyıcı. Ayrıca, hidrolik, elektrik ve pnevmatik bileşenler gibi hayati destek sistemlerini çeşitli yardımcı parçalarla birleştirir.Güvenilir ve verimli bir performans sağlayan tamamen entegre bir işleme sistemi oluşturmak.


Ürün Özellikleri:

1Kontrol ve Sürüş Sistemi.
Ekipman, servo motorlu besleme ile birlikte CNC teknolojisini içerir, bu da optimize edilmiş çalışma verimliliğini ve iş parçalarının tutarlı hassasiyetini sağlar.,Pnömatik ve elektrik bileşenleri, tüm sistemin güvenilir performansını sağlayan iyi kurulmuş uluslararası tedarikçilerden alınır.

2. Punch & Die Yapılandırması
Her bir tarafı üç farklı delik çapı işleyebilen üç adet deşifre ve matkapla donatılmıştır.,Bu sayede çok çeşitli işleme gereksinimlerini karşılamak.

3İnsan-Makine Arayüzü ve Programlama
Sistem, kullanıcı dostu bir işletim sağlayan iki dilli bir Çince-İngilizce arayüzü ile donatılmıştır ve iş parçasının çizimlerinin görüntülenmesini destekler.Aygıtın CAD yazılımı tarafından oluşturulan program verilerini doğrudan işleme almasına izin verirProgram kurulumunda, iş parçasının boyutları, delik çapı, referans noktaları ve miktarlar gibi yalnızca önemli parametreler girilmesi gerekir, bu da operasyonel karmaşıklığı azaltır.

4. CNC besleme taşımacılığı ve kontrol
CNC besleme arabası, sürekli gerçek zamanlı geri bildirim sağlayan bir fotoelektrik kodlayıcısı olan bir servo motor tarafından çalıştırılır.Bir kapalı döngü kontrol sistemi dinamik olarak vagonun hareketini ayarlamak için kullanılır, tüm işleme süreci boyunca hassas konumlandırmayı sağlar.

5Otomatik Süreçler ve İndirme
İşlem tamamlandıktan sonra, el müdahalesi gerekliliğini büyük ölçüde en aza indirgenen işaretleme, delme ve tıraş işlemleri tamamen otomatiktir.Tüm bitmiş açılı çelik bileşenler bir pnevmatik tersleme mekanizması ile boşaltılır., operatörlerin iş yükünü etkili bir şekilde azaltır ve genel üretim verimliliğini artırır.

6Kontrol Sistemi Yapılandırması ve Fonksiyonu
Kontrol sistemi, merkezi bir bilgisayar, CNC sistemi, servo motor, PLC, harici algılayıcı sensörler ve diğer ayrılmaz bileşenlerden oluşur.İşleme görevleri, iş parçasının boyutlarının basit bir girişi ile başlatılabilirEk olarak, programlar esnek üretim yönetimini kolaylaştıran iş parçası tanımlayıcılarına dayanarak saklanabilir, seçilebilir, görüntülenebilir ve iletilebilir.

7. İşaretleme Birimi
İşaretleme ünitesi, sabit ve tutarlı işaretleme performansı için mükemmel sertliği sağlayan kapalı çerçeve yapısı ile tasarlanmıştır.programla yönetilen seçim ile, çok yönlü işaretleme yetenekleri sağlar. İşleme ihtiyaçlarının çeşitli yelpazesini karşılamasına izin veren işaretleme referans noktası tamamen ayarlanabilir.

Standart özellikleri ve açılı çelik kule endüstrisi içinde yaygın işleme senaryolarını yansıtan bu örnekler, kullanıcıların ekipmanların işleme kalitesini doğrudan değerlendirmelerini sağlar.doğruluk, ve zanaatçılığı.Aletlerin performansını değerlendirmek ve spesifik üretim gereksinimlerine uyum sağlaması için somut bir referans olarak hizmet ederler.Potansiyel uygulamalar için veriye dayalı karar verme.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand severe weather conditions and significant loads—this equipment is crucial for processing the angle steel components that form the core framework of the towersKule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalar için kullanılan açı çelikleri üzerinde güvenle sondaj ve damgalama işlemleri gerçekleştirir.kulelerin genel istikrarını koruyan kesin boyutları ve güvenli bağlantıları sağlamak.
