BT40 Taper Spindle Endüstriyel CNC Köşeli Hattı Borma İşaretleme Makinesi Hava Atomlaştırma Soğutma
Ürün Kullanımı:
CNC açılı sondaj ve işaretleme makinesi hattı, iletim hattı kulelerinde kullanılan büyük, yüksek dayanıklı açılı çeliklerin sondajı ve damgalanması için özel olarak tasarlanmıştır.Bu sistem açı çelik tüm deliklerin hassas sondaj için izin verir, üstün delik kalitesini ve konumlama doğruluğunu sağlar.
Ana parametreler:
| Model |
JNC2532 |
ADM2532 |
ADM3635 |
| Açı boyutu (mm) |
100×100×10~250×250×32 |
100×100×10~360×360×35 |
| Maks. boşluk uzunluğu ((m) |
14 |
| Borma yuvasının konperasyonu |
/ |
BT2 |
| Max. Borma çapı (mm) |
F40 |
| Her bir tarafta matkap miktarı (pc) |
Her iki tarafta toplamda 3 6 |
| Max.spindle dönme hızı (r/min) |
120-560,Değiştiricinin adımsız ayarlanması |
6000 |
| Matkabın en yüksek kesme hızı (m/dakika) |
/ |
200 |
| CNC aksları |
3 |
9 |
| Arka işaret aralığı (mm) |
50-220 (adımsız) |
50-330 (adımsız) |
| Maks. açısal besleme hızı (m/dakika) |
40 |
| İşaretleme gücü (kN) |
1000/1200 |
| Karakter grubunun sayısı |
4 |
| Her gruptaki karakterlerin sayısı |
18 |
| Karakter tarafı ((mm) |
14×10×19 |
| Matkap soğutma sistemi |
Dış soğutma |
Hava atomlaştırma kuru iç soğutma
|
| Programlama modu |
Lofting yazılımı veya talimat programlaması |
| Toplam boyutlar (m) |
32x7x2.5 |
34×8×3 |
34×8,9×3 |
Ürün Özellikleri:
1Yüksek Otomasyon Derecesi: Üretim hattı otomatik bir yükleme sistemi (uzaylı besleme kanalı ve dönen yükleme rafına sahip), otomatik bir boşaltma sistemi,ve otomatik besleme mekanizmasıBu üretim hattında açılı çelik üzerindeki tüm delikler ve çelik damgaları tek bir işlemde işlenebilir.El müdahalesine gerek duyulmaması, böylece operatörler için emek yoğunluğunu önemli ölçüde azaltır.

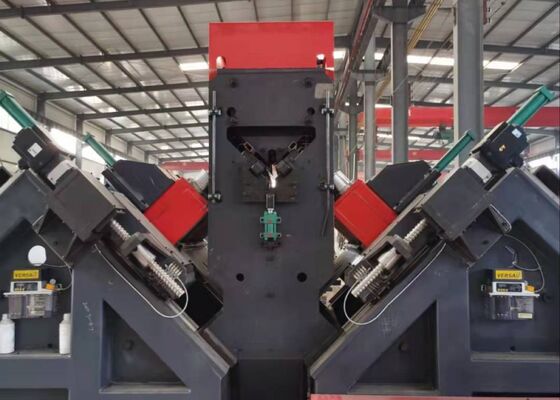

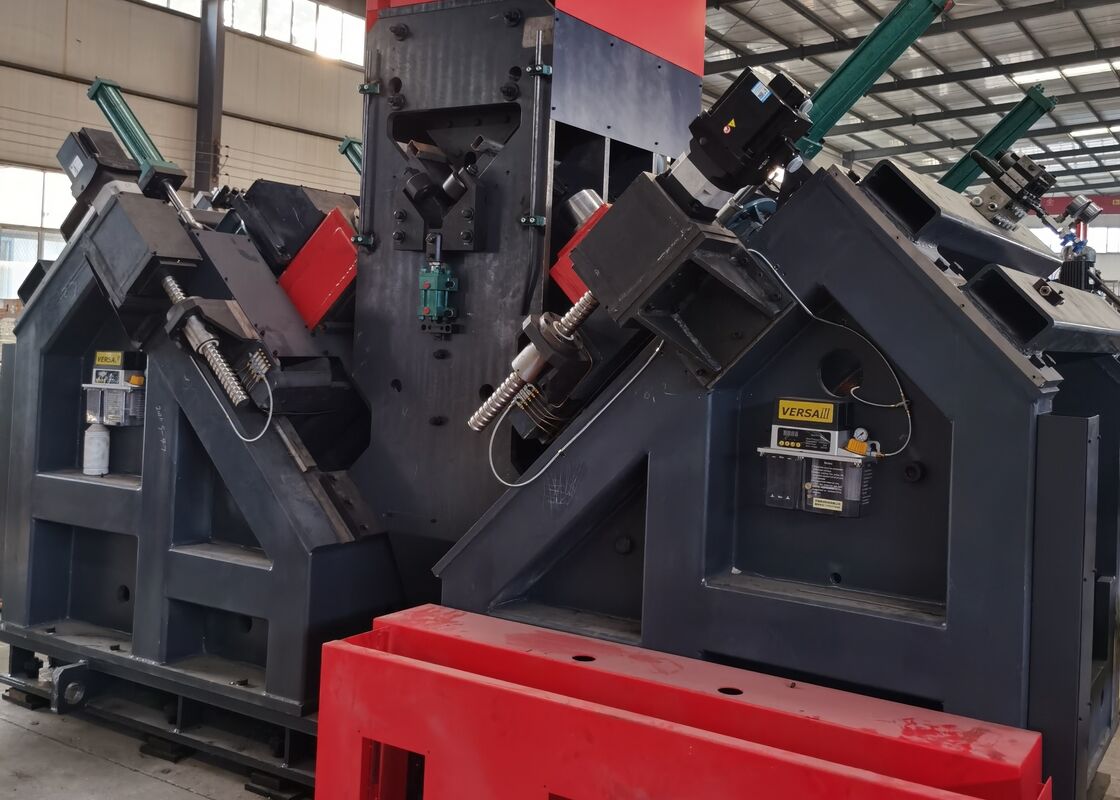

2Borma yuvası, üstün sondaj verimliliğini ve hassasiyetini garanti eden bir Tayvan BT40 hassas yuvası (iç soğutma sıvısı ile) ile donatılmıştır.Sondaj ünitesi altı CNC sondaj başlığına sahiptir, üç açılı çelik her kanat üzerinde konumlandırılmış.Her iki taraftaki karşılık gelen sondaj başlıkları aynı çapta ve açılı çelik kanatların üst uçlarından aynı mesafelerde aynı anda delikleri sondaj yapabilirler..
3Yazılım, kullanıcı dostu bir işletim ve iş parçası çizimlerini görüntüleme yeteneği sunan iki dilli bir Çince / İngilizce arayüzüne sahiptir.
4. Programlama basittir; kullanıcıların programı düzenlerken sadece iş parçasının boyutlarını, delik çapını, aralıkları ve miktarını girmeleri gerekir.Doğrudan dosya dönüştürme için CAD / CAM lofting yazılımı kullanılabilirTEKLA yazılımı tarafından oluşturulan NC1 dosyalarıyla uyumludur.
5Önemli hidrolik, pnevmatik ve elektrik bileşenleri ünlü, yüksek kaliteli markalardan alınır.
6Sistem hata tespiti için kendi kendine teşhis fonksiyonu ile donatılmıştır.
7Kırpma ünitesi isteğe bağlıdır ve çift bıçaklı kesme mekanizmasını kullanır.
Bu numuneler, iletim hattı kulelerinin yapımında kullanılan açılı çeliklerin çeşitli standart özelliklerini ve delik konfigürasyonlarını temsil eder.Potansiyel kullanıcıların veya denetçilerin ekipmanların operasyonel performansını görsel olarak değerlendirmelerini sağlarlar., ekipmanların iletim hattı kule üretimi için pratik üretim gereksinimlerini karşılayıp karşılamadığını belirlemek için net ve doğrudan referanslar sunar.
Çok yüksek gerilimli (UHV) iletim hatlarının yapımında, iletim kuleleri aşırı hava koşullarına ve ağır yüklere maruz kaldığında,Bu ekipman kuleler için açı çelik bileşenleri işleme önemli bir rol oynarKule gövdelerinde, çapraz kollarda ve diğer temel yapısal unsurlarda kullanılan açı çeliklerinde sondaj ve damgalama işlemlerini verimli bir şekilde gerçekleştirir.Kesin boyut doğruluğunu ve güvenilir bağlantı bütünlüğünü sağlamakBu da, kendiliğinden, iletim kulelerinin hizmet ömrü boyunca uzun vadeli yapısal istikrarını sağlar.
