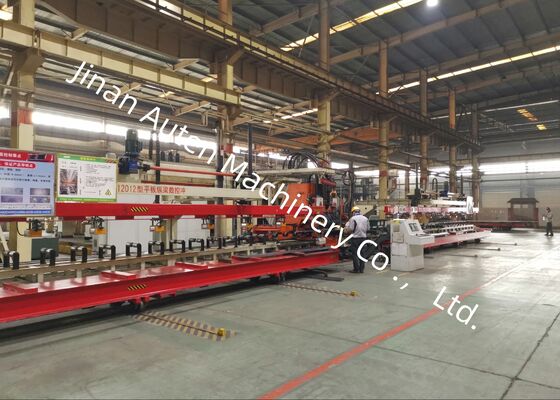

25 Modül CNC Hafif Kamyon Dik Uzunluklı Çubuklarla Çakmak Makine 8000mm Uzunluk
Uygulama:
Şirketimiz gelişmiş, yüksek verimlilik ve yüksek hassasiyetli otomatik metal işleme sistemini tasarladı ve geliştirdi.Özellikle yüksek dayanıklılıklı otomotiv uzunlamalı kirişlerin delinmesi için tasarlanmıştırBu üretim hattı, madencilik kamyonları ve diğer ağır kullanım uygulamaları gibi özel araçlarda kullanılan ultra geniş ve ultra kalın boylamlı kirişleri işlemek için idealdir.
Ana teknik parametreler:
| - Hayır, hayır. |
Adı |
Değer |
| 1 |
İsimsel kuvvet |
1200KN |
| 2 |
İşleme plaka boyutu ve aralığı |
| 3 |
Uzunluk |
4000-8000 mm |
| Genişliği |
200-550 mm |
| Kalınlığı |
3 ′′6 mm |
| Gelen levha malzemesi orak bükme |
≤7mm/10m |
| X eksenindeki levha eşitsizliği |
≤10mm/1000mm,≤20mm/8000mm |
| Y eksenindeki levha eşitsizliği |
5 mm |
| Yaprak bükme |
≤ 50 mm |
| Yaprak malzemesinin mekanik özellikleri |
σb=510850N/mm2 |
| 4 |
Max. Çakma çapı |
φ60mm |
| 5 |
Modül sayısı |
25 |
| 6 |
Maks. hız |
| X eksen |
Max=50m/min |
| Y ekseni |
Max=30m/min |
| 7 |
İşleme doğruluğu |
| X eksen |
±0,25/600 mm,±0,50 / 3000 mm,±0,7 / 8000 mm |
| Y ekseni |
±0,2 mm / 600 mm |
| 8 |
İşleme yöntemi |
Filtrasyon |
| 9 |
Referans |
X-oks, levhanın uzunluğu boyunca ve deliğin X-koordinatı levhanın ucuna dayanır; Y-oks, levhanın genişliği ve referans merkez çizgidir.
|
| 11 |
Çalışma modu |
El, otomatik |
Ürün Özellikleri
1Kontrol sistemi, servo motorlu besleme ile tamamlanan SIEMENS 828D CNC sistemi ile donatılmıştır.Bu yapılandırma en iyi operasyon verimliliğini sağlar ve iş parçaları arasında tutarlı hassasiyeti korur.
2Besleme destekli ruloya, değişen kesimleri olan plakaları etkili bir şekilde işleme izin veren, servo tahrikli bir merkezi merkezleme cihazı monte edilmiştir.0 ila 200 mm arasındaki yükseklik farklılıklarına uyum sağlayan.
3Sistem, hızlı ve kullanıcı dostu bir kalıp kurulum süreci ile çeşitli çaplarda 25 kalıp kadar yer alabilmesi için tasarlanmıştır.
4Plakaların yüklenmesi, delinmesi ve boşaltılması tamamen otomatik hale getirilmiş, işgücü gereksinimleri önemli ölçüde en aza indirgenmiş ve operasyonel verimlilik arttırılmıştır.
5Atık malzemeler otomatik olarak atılır ve toplanır, böylece düzgün ve verimli bir üretim süreci sağlanır.
6. Otomatik programlama yazılımı, diğer CAD uygulamaları tarafından oluşturulan AUTOCAD veya.DXF dosyalarından grafikleri doğrudan ithalat edebilmektedir. Kullanıcı dostu bir insan-makine arayüzü aracılığıyla,makine aletleri işleme programlarının otomatik olarak oluşturulmasını kolaylaştırır, böylece zaman tasarrufu ve hata olasılığını en aza indirmek.
Sergi, bu üretim hattında üretilen tamamlanmış uzunlamalı kiriş numunelerinin kuratörlü bir koleksiyonunu sunar.madencilik kamyonlarında ve özel araçlarda kullanılan çeşitli özellikleri temsil edenBu örnekler delik konumlandırma hassasiyetini, delik kenarlarının pürüzsüzlüğünü ve genel yapısal bütünlüğünü etkili bir şekilde vurgular.Müşterilerin ve müfettişlerin ekipmanların işleme yeteneklerini görsel olarak değerlendirmelerine izin vermek.
Bu makine, otomotiv sektöründe düz boylamlı kirişler üzerindeki delme işlemleri için özel olarak tasarlanmış özel bir ekipmandır.Birincil olarak kamyonların ve özel araçların ana ışınlarını işlemek için tasarlanmıştır., bu ağır yüklü, özel tasarlanmış otomotiv yük taşıyan bileşenlerinin yapısal montaj gereksinimlerini karşılamak için hassas delik oluşumunu sağlar.
