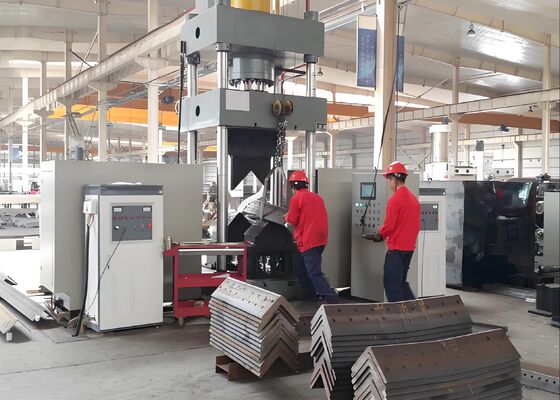

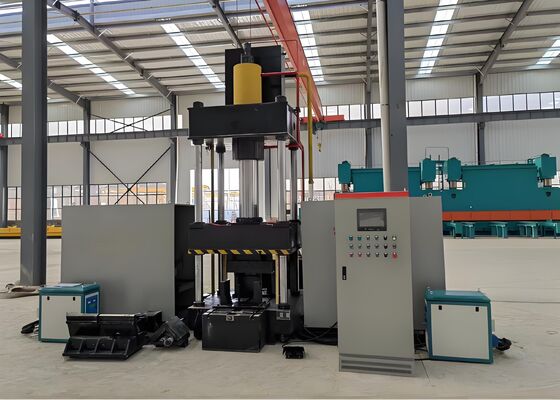

3150KN Petrol tank basıncı CNC Çaplı plaka için CNC ısıtma bükme makinesi 3 CNC ekseni

3150KN Yağ Tankı Basınçlı CNC Isıtmalı Bükme Makinesi Açı Plakası İçin 3 CNC Ekseni


Uygulanabilir Sektör:

Bu CNC Termal Bükme Sistemi, açısal çelik profiller ve düz metal levhalar için hassas bükme sağlamak üzere titizlikle tasarlanmış ve fabrika testlerinden geçirilmiştir. Yapısal çelik imalatı, mekanik parça üretimi ve mimari metal işleme gibi önemli sektörlerin kritik üretim taleplerini karşılar. Tutarlı şekillendirme hassasiyeti ve güvenilir operasyonel performansı ile bu sistem, bükülmüş açısal çelik ve metal panellerin tam boyutsal toleranslara ve yapısal standartlara uymasını sağlar, böylece sonraki aşağı akış üretim süreçlerinin sorunsuz ve verimli bir şekilde ilerlemesini kolaylaştırır.

Özellikler:

Ürün Özellikleri:

1. Sistem, Veri Girişini ve operasyonel durumun gerçek zamanlı izlenmesini sağlayan bir Dokunmatik Ekran arayüzü ile birlikte bir Bilgisayarlı Sayısal Kontrol (CNC) Programlanabilir Mantık Kontrolörü (PLC) ile donatılmıştır. Bu özellik, günlük operasyonlar için kolaylaştırılmış ve sezgisel bir iş akışı sağlar.

2. Makine, üretim verimliliğini artıran, üretim maliyetlerini düşüren ve tesisin çevre koruma düzenlemelerine ve standartlarına tam uyumu garanti eden gelişmiş bir mühendislik yeniliği olan son teknoloji ürünü akıllı ultrasonik frekans indüksiyonlu ısıtma teknolojisini entegre eder.

3. Tamamen entegre bir sistem olarak çalışan bu ekipman, ek takım veya kalıp özelleştirmesi ihtiyacını ortadan kaldırarak, genel üretim süreci konfigürasyonunu basitleştirir ve optimize eder.

4. Bilgisayarlı Sayısal Kontrol (CNC) teknolojisini birleştiren bu sistem, iş parçalarının hassas bir şekilde bükülmesini garanti eder, ürün kalitesi standartlarını sürekli olarak korurken genel üretim verimliliğini artırır.

5. Ekipman, sezgisel, sorunsuz çalışmayı kolaylaştıran, güvenli ve güvenilir performansı sağlayan ve yüksek hacimli üretim yeteneklerini destekleyen gelişmiş bir yapısal tasarım olan entegre bir bağımsız hidrolik sistem ve elektrik kontrol ünitesine sahiptir.

6. L100×L100×10 (mm)'yi aşmayan boyutlardaki açısal çelik bileşenlerin işlenmesi için, gerekli bükme açısı 5 dereceden az olması koşuluyla soğuk presleme teknolojisi kullanılabilir.

7. Soğuk presleme süreçleri için standart operasyon döngüsü süresi iş parçası başına 10 saniyedir, termal işleme döngüsü süresi ise birim başına 120 saniyedir (işlenen bileşenlerin özel malzeme kalitelerine ve boyutsal özelliklerine bağlıdır). Ek olarak, iş parçası imalatı, ısıtma sıcaklığı 800 santigrat dereceye (kızıl sıcak faz) ulaştıktan sonra başlar ve tam işlem parametreleri, malzeme türüne ve gerekli bükme açısı toleranslarına göre belirlenir.

8. İş parçasının termal işlem aşamasında, işlem parametreleri ayarlandıktan sonra, operatörler döngüyü başlatma işlevini etkinleştirerek veya tamamen otomatik operasyonel diziyi tetiklemek için ayak pedalı anahtarını kullanarak başlatabilirler. Bu dizi, ısıtma beslemesi, termal uygulama, tamamlandıktan sonra ısıtma elemanlarının geri çekilmesi, iş parçasının sıkıştırılması ve sıkıştırılması, koç kaldırma ve işlenmiş iş parçasının son boşaltılması ve geri alınması dahil olmak üzere önceden tanımlanmış bir sırayı izler.

9. Entegre termal işleme ve soğuk presleme operasyonel modunda, işlem parametreleri kalibre edildikten sonra, soğuk presleme işlemleri hemen başlayabilir. Basınç koçunun başlangıç konumuna dönmesine gerek yoktur; bunun yerine, iş parçasının kolayca çıkarılmasını kolaylaştıran 100 mm'lik bir boşluk oluşturmak için alt pres kalıbı yükseltilir. Bu optimize edilmiş operasyonel dizi, genel süreç verimliliğini önemli ölçüde artırır.

Açısal çelik zımbalama, kesme ve işaretleme ekipmanının üretim hattından elde edilen bu test numuneleri, açısal çelik kule endüstrisinde tipik olarak kullanılan standart özellikleri ve işleme koşullarını yansıtır. Kullanıcıların ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirmesini sağlar; bu, ekipmanın açısal çelik kule imalatının katı operasyonel taleplerini karşılama yeteneğini vurgulayan kritik performans ölçütleridir.

Ultra yüksek gerilim (UHV) iletim hatlarının inşasında - iletim kulelerinin aşırı hava koşullarına ve önemli yapısal yüklere dayanması gerektiği yerlerde - bu ekipman, kulelerin birincil yük taşıma çerçevesini oluşturan açısal çelik bileşenlerin işlenmesinde önemli bir rol oynar. Kule gövdeleri, çapraz kollar ve diğer önemli yapısal elemanlar için açısal çelik üzerinde sürekli olarak delme ve damgalama işlemleri gerçekleştirerek, hassas doğruluğu ve sağlam yapısal bütünlüğü sağlar. Bunu yaparak, UHV güç iletim sistemlerinin güvenli ve kesintisiz çalışması için hayati önem taşıyan iletim kulelerinin genel gücünü korur.
