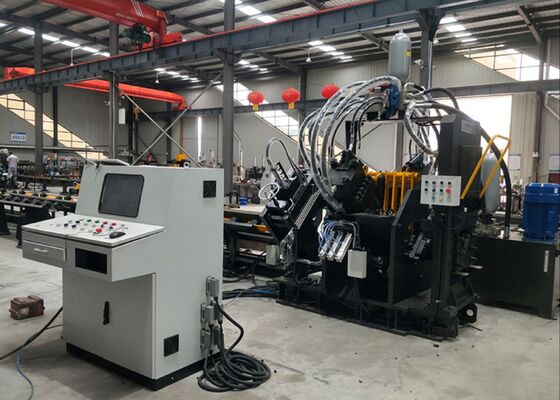

JNC1010 Model Yüksek Hızlı CNC Köşe Profilleri İçin Delme, İşaretleme ve Kesme Makinesi

JNC1010 Model Yüksek Hızlı CNC Köşe Delme, İşaretleme ve Kesme Makinesi Açılar İçin Kullanılır

Ürün Tanıtımı:

JNC serisi yüksek hızlı cnc köşe delme, işaretleme ve kesme üretim hattı esas olarak delme ünitesi, işaretleme ünitesi, kesme ünitesi, enine konveyör, döner konveyör, besleme konveyörü, boşaltma konveyörü, CNC besleme arabası, hidrolik sistem, elektrik sistemi, pnömatik sistem vb. bileşenlerden oluşur. Bu üretim hattı esas olarak kule endüstrisindeki köşe çeliğinin otomatik işlenmesi için kullanılır. İşleme süreci sayısal kontrollüdür ve operasyon çok uygundur. Otomatik, yüksek hassasiyetli, çok çeşitli ve seri üretimi gerçekleştirebilir.

Ürün parametreleri:

Ürün Özellikleri:

1. Cnc köşe demir delme makinesi, farklı çaplarda üç çeşit zımba takılabilen üç veya iki set delme ünitesidir. Üç set delme kalıbı, kademeyi değiştirmek için sayısal kontrol ile hareket ettirilir. Sadece yuvarlak delikler değil, aynı zamanda oval delikler de delebilir. Hızlı besleme ve delme hızları üretim verimliliğini artırır. 50×50×4mm köşe çeliği için, sekiz saatte 9-10 ton üretim sağlanır.

2. Cnc köşe delme makinesi işaretleme ünitesi, iyi sertliğe sahip olarak kapatılmıştır. İşaretleme ünitesi, programlama ile seçilen ve yazma kademesinin istendiği gibi ayarlanabileceği dört set kasete sahiptir. Ayrıca, disk yazma yöntemi seçilebilir. Disk yazma, 10 satıra sahiptir ve manuel müdahale olmadan otomatik olarak karakter seçer, bu da yazma verimliliğini büyük ölçüde artırır.

3. Cnc köşe çubuğu kesme makinesi kesme ünitesi, büyük kesme kuvveti ile popüler olan tek bıçaklı kesme yöntemini benimser. Her kesimde atık yoktur ve kesme yüzeyi düzgün ve pürüzsüzdür. Bıçak kutusu, bıçak değişimini hızlı ve güvenli hale getiren açık kapı tasarımına sahiptir.

4. Yatay malzeme tablası, köşe çubuğunu, köşe çubuğunu besleme konveyörüne sabit bir şekilde yerleştirmek için motor ve redüktör tarafından tahrik edilen döner malzeme rafına aktarır.

5. İş parçası, yüksek konumlandırma doğruluğuna sahip CNC besleme arabası tarafından tutulur ve beslenir. CNC besleme arabası, fotoelektrik kodlayıcı geri beslemeli servo motor tarafından tahrik edilir, kapalı döngü kontrolü.

6. Cnc köşe çeliği metal delme işaretleme makinesinin hidrolik sistemi, delme, yazma ve kesme için güç sağlar. Akümülatörlü yüksek hızlı bir hidrolik istasyon kullanılır ve hidrolik hatlar, sızdırmaz ve değiştirilmesi ve bakımı kolay olan yüksük tipi bağlantıları kullanır. Ana hidrolik valf bloklarının tamamı Atos markasıdır ve istikrarlı ve verimli bir hidrolik sistem sağlar.

7. Hidrolik istasyonun soğutma sistemi su soğutma, hava soğutma veya yağ soğutucu içerir. Müşteriler, gerçek koşullara göre soğutma yöntemini seçebilirler.

8. Kontrol sistemi esas olarak üst bilgisayar, PLC, servo motor, harici algılama anahtarı vb. oluşur. Operatörün sadece işleme gereksinimlerini girmesi gerekir, işleme programı otomatik olarak oluşturulabilir, ayrıca lofting yazılımı tarafından oluşturulan DXF, NC ve diğer işleme dosyalarını da okuyabilir. Üst bilgisayar yazılımının insan-makine arayüzü ekranı sezgiseldir ve operasyon basittir. İş parçası grafiği görüntüleme, büyük miktarda veri depolama, konum verisi görüntüleme, arıza alarmı vb. işlevleri gerçekleştirebilir.

Köşe çelik kule endüstrisindeki standart spesifikasyonları ve yaygın işleme senaryolarını yansıtan bu numuneler, kullanıcıların ekipmanın işleme kalitesini, doğruluğunu ve işçiliğini doğrudan değerlendirmesini sağlar. Ekipmanın performansını ve belirli üretim gereksinimleriyle uyumunu değerlendirmek için somut bir ölçüt görevi görürler, böylece potansiyel uygulamalar için bilgilendirilmiş, veri odaklı karar vermeyi kolaylaştırırlar.

Kulelerin şiddetli hava koşullarına ve önemli yüklere dayanması gereken ultra yüksek gerilim (UHV) iletim hatlarının inşasında, bu ekipman, kulelerin temel çerçevesini oluşturan köşe çelik bileşenlerini işlemek için çok önemlidir. Kule gövdeleri, çapraz kollar ve diğer önemli yapısal parçalar için kullanılan köşe çeliği üzerinde delme ve damgalama işlemlerini güvenilir bir şekilde gerçekleştirerek, kulelerin genel stabilitesini koruyan hassas boyutları ve güvenli bağlantıları sağlar.
