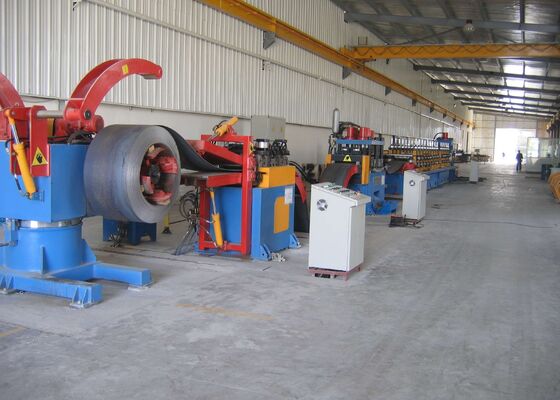

Model RF300 Otoyol İki Dalga Soğuk Eğim Otomatik Üretim Liniyi Koruma Çitleri Kullanımı için
Ürün Tanıtımı:
Otoyol koruyucu rayları oluşturan hat otoyol koruyucu koruyucu üretim hattı koruyucu raylar oluşturan hat çok işlemli, kesintisiz üretimin orijinal tek sayfasını elde edebilir,Düzleştirme, bir sürekli üretim içinde yumruklama, şekillendirme, tıraş, böylece ürün görünümü standart, yumruklama tutarlı kurulum kolay.On-line yumruklama ve sürekli kalıplama üretimi, kullanımı kolay ve daha az işgücü kullanır.
Ürün konfigürasyonu:
| Malzeme |
Soğuktan valye edilmiş düşük karbonlu çelik |
| Çiğ maddenin verim gücü |
23Mpa |
| Ham maddenin germe dayanıklılığı |
450Mpa |
| Bobinin dış çapı |
≤Ф1300 mm |
| Bobinin iç çapı |
F508mm |
| Çelik şerit genişliği |
≤ 500mm |
| Çelik bant kalınlığı |
3 mm |
| Tek sarmal ağırlığı |
≤ 5000 kg |
| Üretim hattı hızı |
Dakikada 4 parça (uzunluğu 4320mm) |
Not: Karton tipi çizimi, alıcı ve satıcı tarafından nihai olarak imzalanan ve onaylanan çizime tabi olmalıdır.
Üretim süreci:
Üretim hattı aşağıdaki süreç akışına göre çalıştırılır:Rulo açma → Loop (stoku) → Servo düzeleme besleme → 315T delme (kesme) + delme ve güçlendirme baskı → soğuk bükme → boşaltma
Birim konfigürasyonu ve amacı
Rulo açıcı - 1 set
Çıkarma: Makine tek destek modundadır.ve hidrolik güç, bobini bobini açma şaftına sabitlemek için bobini açma şaftının gerilim cihazını tahrik eder. Gerim yapısı kenar türüdür ve çalışma durumu istikrarlıdır ve güvenilirdir.
Rulo açıcı otomatik bir rulo açıcıdır. Rulo açıcı şaftına monte edildiğinde, rulo açıcı şaftı tüm hatın gerçek çalışması sırasında aktif olarak döner.Ve çekiş gücü de sarma motorundan geliyor.Çıkarma makinesi, tüm hattın çalışma hızına göre bobini otomatik olarak serbest bırakabilir.rulo açma cihazı pnevmatik bir fren cihazı ile donatılmıştır.
Rulo çözücü, ruloyu çözme işlemi sırasında gevşemesini önlemek ve operatörün güvenliğini sağlamak için 4 defle ve bir baskı kolu da içerir.
| Bobinin iç çapı |
F508mm |
| En fazla izin verilen bobin dış çapı |
F1300mm |
| En fazla izin verilen bobin genişliği |
500 mm |
| Bobin yükünün maksimum ağırlığı |
≤ 5000 kg |
| Çıkarma motor gücü |
≈3kw (son tasarıma bağlı) |
Depolama cihazı (silo) - 2 set
Amaç: Dönüştürme düzeltme ve delme makinesi ile delme makinesi ve rulo bükme şekillendirme makinesi arasındaki hız uyumsuzluğunu tamponlamak ve sapmayı düzeltmek için kullanılır.Bütün hattı düzgün ve tamamen çalıştırır..
Yapı: Depolama aygıtı iki parçadan oluşur: yay rulları ve destek aygıtı.Yay çerçevelerinden ve esnek rulolardan oluşan bir gruptan oluşurlarRollerin yüzeyi sert kromlanmıştır. Çukurun içine giren malzeme rulonunun konumunu kontrol etmek için boşaltma çukurunun çukuruna bir fotoelektrik anahtar yerleştirilmiştir.Böylece her bir çalışma parçasının hızı mükemmel bir şekilde eşleştirilebilir.
Servo seviyeleme besleyicisi - 1 set
Amaç: Yaprak malzemesini delik açmak için gerekli olan gerçek adım uzunluğuna göre beslemek.Besleme doğruluğu toplu tolerans olmadan doğrudur..
5 tekerlekli düzeleme (2 üst tabakada tekerlekli, alt tabakada 3 tekerlekli, vida ayarlama), 1 çift kılavuz tekerlekli, besleme tekerleklerinin pnevmatik sıkıştırılması,frekans dönüşüm hızı düzenlemesi, ve elektrikli düğme kontrolü.Düzleştirme makinesinin ön tarafı, hammadde rulolarının düzleştirme makinesine sorunsuz ve güvenli bir şekilde girmesini sağlamak için teleskopik bir kürek başı ve bir presleme cihazı ile de donatılmıştır..
Yapı: Bir çerçeve, bir sıkıştırma sistemi ve bir servo tahrik sisteminden oluşur.
| Maksimum besleme hızı |
40m/dakikada |
| Yükleme en yüksek genişliği |
≤ 500mm |
| İzin verilen besleme kalınlığı |
≤3mm |
| Tek bir besleme hatası |
≤±0,15mm (bu tolerans birikim yapılmaz) |
| Servo motor gücü |
≈3Kw (son tasarıma bağlı olarak) |
| Besleme silindirinin malzemesi 9Cr2Mo (veya GCr15), sertliği HRC55-60 |
