Otomatik Otoyol Korkuluk Rulo Şekillendirme Kiriş Tahta İmal Makinesi Ф508mm Bobin İç Çapı

Otomatik Otoyol Korkuluk Rulo Şekillendirme Kiriş Tahta İmal Makinesi Ф508mm Bobin İç Çapı

Ürün Tanıtımı:

Otoyol korkulukları şekillendirme hattı otoyol koruyucu korkuluk üretim hattı korkulukları şekillendirme hattı Orijinal tek sacdan çoklu işleme, kesintisiz üretim sağlayabilir, açma, tesviye, delme, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, delme tutarlı ve kurulumu kolay olur. Üretim hattı yüksek üretim hızına, çevrimiçi delme ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.

Ürün Yapılandırması:

Not: Tahta tipi çizimi, alıcı ve satıcı tarafından nihai olarak imzalanan ve onaylanan çizime tabi olacaktır.

Üretim süreci:

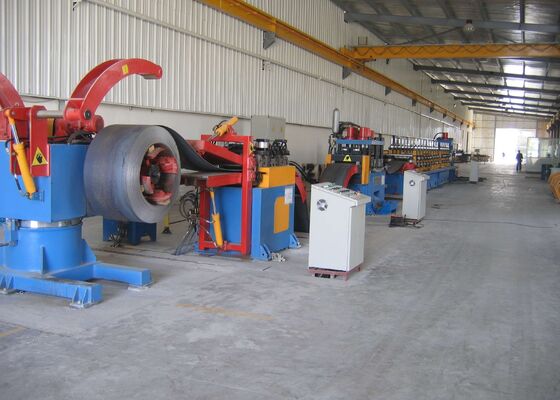

Üretim hattı aşağıdaki proses akışına göre çalışır: Açma → Döngü (depolama) → Servo tesviye besleme → 315T delme (kesme) + delme ve güçlendirme presi → soğuk bükme → boşaltma

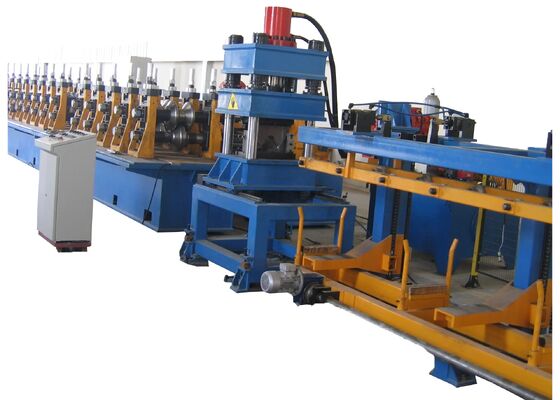

Rulo Şekillendirme Makinesi - 1 set

Amaç: Rulo bükme işlemiyle gerekli arayüz şeklini elde etmek için kullanılır.

Yapı: Şekillendirme ünitesi bağımsız bir çerçeve (hızlı değiştirme kemer stili) kullanır. Motor ve redüktör ile tahrik edilir ve bir redüksiyon kutusu ile tahrik edilir. Şekillendirme merdanesi profesyonel yazılımla tasarlanmıştır. Malzeme, su verme işleminden sonra HRC58~62 sertliğe sahip yüksek kaliteli kalıp çeliği Cr12'den yapılmıştır (fiziksel özellikleri Amerikan malzemesi D2'ye eşdeğerdir). Merdane yüzeyi ince işleme sonrası parlatılmıştır. Merdane yüksek hassasiyete ve uzun ömre sahiptir.
Alt mil tahrik edilir ve üst ve alt miller gerektiğinde senkron dişliler kullanır. Ana tahrik, bir redüksiyon kutusu ile tahrik edilir. Redüksiyon kutusunun malzeme nesnesi ZG45 veya çelik levha kaynağıdır.
Kemerin dış somunu sol el (alt mil) ve sağ el (üst mil) yönündedir.

Hidrolik sistem -2 set

Amaç: 1 set, açıcı, yükleme arabası ve delme makinesi için güç sağlar; diğer set, hidrolik kesme için güç desteği sağlar.

Yapı: Pompa ve akümülatör kombinasyon yapısı benimsenir ve delme ve kesme hareket hızı yüksektir, bu da üretim hattı hızını artırır. Yüksek yük ve yüksek sıcaklık üretim gereksinimlerini karşılamak için hava soğutmalı soğutucu kullanılır. Bu hidrolik sistem, yüksek hızlı delme, delik merdanesi ve kesme soğuk bükme üretim hatları için uygundur. Ana hidrolik bileşenler Beijing Huade ürünleridir.
Ana bileşenler şunlardır: yağ pompası, motor, hidrolik valf, selenoid valf, filtre ve hidrolik yağ tankı vb.
Hidrolik sistem bir filtre kullanır ve yağın temizliği 6-8 seviyesinde garanti edilir.

Elektrik kontrol ünitesi -1 set

Tüm hat, PLC ve dokunmatik ekranı birleştiren bir insan-makine kontrol modunu benimser. Parçaların özellikleri, miktarı ve sistem parametreleri dokunmatik ekran aracılığıyla ayarlanabilir. Çoklu işlem talimatları bir kerede saklanabilir. Yüksek derecede otomasyona sahiptir ve üretim hattında bir anormallik olması durumunda bir alarm fonksiyonuna sahiptir. Tüm üretim hattının çalışması kontrol sistemi aracılığıyla izlenebilir. Anormal bir durumda elektrik kesintisi veya kapanma sonrasında, daha önce ayarlanan çalışma parametrelerine göre işlemeye devam edilebilir.

Ana elektrik bileşenlerinin açıklaması:
