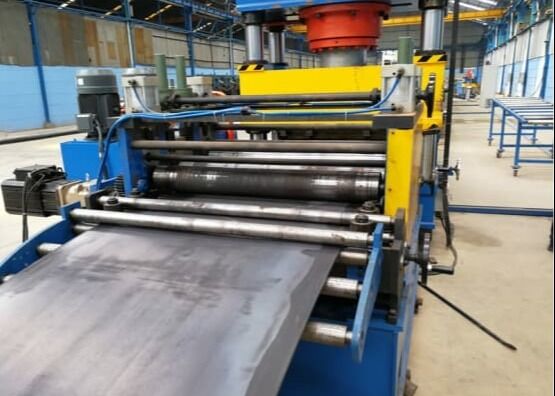

Model DFCP150 Oluklu Plaka Rulo Şekillendirme Hattı, Delik Açma Fonksiyonlu

Model DFCP150 Oluklu Plaka Rulo Şekillendirme Hattı Delik Delme Fonksiyonu İle

Ürün Tanıtımı:

Oluklu Plaka Rulo Şekillendirme Hattı, orijinal tek sacın çoklu işlem, kesintisiz üretimini sağlayabilir, açma, tesviye, delme, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, delme tutarlı ve montajı kolay olur. Üretim hattı yüksek üretim hızına, hat içi delme ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.

Ürün konfigürasyonu:

Not: Sipariş onaylandığında, her iki taraf da profil çizimini, delik delme çizimini ve kemer parçası çizimini birlikte imzalamalıdır.

Üretim süreci:

Açıcı - tesviye makinesi - malzeme döngüsü—servo besleyici—delme makinesi—malzeme döngüsü-- ana rulo şekillendirici—kesici - iş parçası dışı

Rulo şekillendirme hattının ana bileşenleri:

Açıcı 1 takım (rulo arabası ve yardımcı destek dahil)

Bu açıcı tek kafalı modeldir, motor, çelik ruloyu açmak için açıcı milini tahrik eder ve hidrolik güç, çelik rulonun açıcı miline iyi bir şekilde sabitlenmesini sağlamak için açıcı milini genişletme cihazını yapar. Genişleyen parça yapısı “kama” modelidir. Tüm hat ortak çalışma durumundayken, açıcı otomatik olarak çalışır. Açıcı operatörünün güvenliğini sağlamak için, açıcı ayrıca pnömatik fren ve baskı kolu içerir.

Çalışma süreci boyunca operatörü koruyacaktır.
Açıcı ayrıca, açıcı çalışma durumundayken çelik rulonun açıcı miline iyi bir şekilde sabitlenmesini sağlamak için 4 adet ham madde blok plakası içerir. Blok plakası, gerçek çalışma gereksinimine göre takılabilir ve çıkarılabilir.

Rulo arabası:
Çelik ruloyu açıcı milinden yüklemek ve boşaltmak için kullanılır. Rulo arabası ileri ve geri hareket edebilir, motor arabanın hareket etmesini sağlar; rulo arabası destek tablası yukarı ve aşağı kaldırılabilir, hidrolik silindir bu cihaz için güç sağlar.
Rulo arabasının motor gücü: ≈3Kw (Nihai tasarıma tabidir)

Yardımcı destek:
Çelik rulo üzerine yüklenirken açıcı milinin güvenliğini sağlamak için, onu destekleyen bir yardımcı çerçeveye sahiptir. Yardımcı çerçeve hidrolik güç modelidir, yukarı ve aşağı hareket edebilir. Yardımcı çerçeve çalışırken, bağlantı parçası otomatik olarak kilitlenir, yardımcı çerçevenin açıcı milini sabit bir şekilde desteklemesini sağlayabilir.
Destek ağırlığı:15000kgs

Tesviye makinesi 1 takım

Bu tesviye makinesi 5 silindir modeli kullanır. Üst katmanda 2 adet silindir ve alt katmanda 3 adet silindir bulunur. Üst ve alt katman arasındaki silindirlerin boşluğu, vida mili ile manuel olarak ayarlanabilir.
Tesviye silindiri parçasının önüne bir çift kılavuz silindir takılmıştır, besleme silindiri pnömatik silindir ile iyi bir şekilde sıkıştırılmıştır. Sıkıştırma silindirlerinin çalışma hızı, transdüser ile ayarlanabilir, operatör bunu gerçek çalışma gereksinimine göre kontrol edebilir.
Ana tesviye parçasının önünde, tesviye taban plakasına özel bir Teleskopik kürek başlığı takılmıştır. Ham madde tesviye parçasına girdiğinde, bu kürek yukarı hareket edecek ve ham maddenin tesviye cihazına sorunsuz bir şekilde girmesini sağlayacaktır.

Frekans dönüştürme kontrolü

Ham madde çelik rulonun tesviye parçasına kolay ve sorunsuz bir şekilde girmesini sağlamak için, açıcı ve tesviye makinesi arasına bir malzeme kılavuzu ve baskı kolu takılmıştır. Bu cihaz temel olarak baskı kolu, destek tablası, kürek başlığı vb. içerir. Baskı kolu, destek tablası ve kürek başlığı hidrolik silindir tarafından tahrik edilir, baskı kolunda bir güç silindiri bulunur, beslemeye yardımcı olmak için kullanılır. Güç silindiri 3Kw motor tarafından tahrik edilir. Bu parça, operatörün ham madde sacını tesviye parçasına beslemesine yardımcı olabilir, operatör için zaman kazandırır.

Kesme kaynak cihazı 1 takım

Fonksiyon: Sacın başını ve kuyruğunu keserek sacın alın kaynağını tamamlayın.
Yapı: Kesme makinesi, malzeme başı ve malzeme kuyruğu presleme cihazı, kılavuz cihazı, kaynak platformu, sıkıştırma besleme cihazı, tahrik sistemi, taban vb. oluşur, ön ve arkada ayarlanabilir yan silindirler bulunur. Çerçeve, profil + çelik plaka kaynak yapısı, hidrolik kesme, hidrolik presleme ve presleme platformudur. Bakır destek plakası ayarlayın. Manuel argon ark kaynağı, manuel taşlama. Kaynak makinesi kullanıcısı bunu kendisi hazırlayacaktır.
