Ürün Tanıtımı:

Gürültülü Plak Roller Form Line, orijinal tek bir sayfa çoklu işlem, kesintisiz üretim, ayarlı rulo açma, düzleştirme, delme, şekillendirme,Tek bir sürekli üretimde kıl kesme, böylece ürün görünüm standart, delikleme tutarlı kurulum kolay. üretim hattı yüksek üretim hızı, on-line delikleme ve sürekli kalıp üretim vardır,çalıştırılması kolay ve daha az işgücü kullanır.

Ürün konfigürasyonu:

Not: sipariş onaylandığında, her iki taraf da profil çizimini, delik çizimini ve kemer bölüm çizimini birlikte imzalamalıdır.

Üretim süreci:

Decoilre- leveler - malzeme döngüsü servo feeder puncher materyal döngüsü-- ana rulo eski cutter - iş parçasının dışı

Malzeme döngüsü 2 set

Fonksiyon: Birinci set tampon çekiş düzeleme makinesi ile servo düzeleme besleyicisi arasındaki hız eşleşmesi ve düzeltmesi için kullanılır.ve ikinci set tampon delme makinesi ve şekillendirme makinesi arasındaki hız eşleşmesi ve düzeltmesi için kullanılırBütün hattı sorunsuz çalıştır.

Yapı: Depolama cihazı iki parçadan oluşur: yay şeklinde yuvarlak ve destek cihazı.iki depolama kabının her iki tarafına yerleştirilmiştir.Bir kemer çerçevesinden ve esnek rulolardan oluşurlar. Rulo yüzeyi sert krom ile kaplanmıştır.Bir fotoelektrik anahtarı boşaltma kutusu çukuruna giren malzeme rulo konumunu kontrol etmek için kurulmuştur, böylece her bir çalışma parçasının hızı mükemmel bir şekilde eşleştirilebilir.

Servo seviyeleyicisi ve besleme cihazı 1 set
Bu cihaz, çok istasyonlu yumruklama cihazının önüne monte edilmiştir. yumruklama cihazının taban tabakasına sabitlenmiştir. Düzleştiricinin 5 rulo modeli vardır, yukarı katman 2 rulo ve aşağı katman 3 rulo bulunur.Yukarı katman rulolar hidrolik güç ile baskı yapılabilirBu rulolar hammaddenin yumruklama bölümüne beslenmesi için servo rulolar olarak yapılacak.
Bu servo besleme cihazı servo motor tarafından çalıştırılır, operatör kontrol sisteminde birkaç grup çalışma verisi ayarlayabilir ve daha sonra servo besleme cihazı ham madde levhasını bir kez bir kez besleyecektir.

Çeşitli istasyonlu delik 1 set
Fonksiyon: Profil üzerinde 15-φ25 delikleri bir kerede delmeyi tamamlamak.

Yapı: Sıvı dört sütunlu baskı modunu benimseyin, ekonomik ve uygulanabilir; hızlı hız ve yüksek verimlilik.Bu delme makinesinin hidrolik sistemi çok istasyonlu delme makinesine özel olarak geliştirilmiştir. Hidrolik makine pompa ve akülatör kontrol modunu benimser ve özel hidrolik kontrol modülünü benimser. Hızlı yumruklama hızı, düşük gürültü vb.ve soğutma ile donatılmıştır Cihazın ısı dağılımı sürekli üretim ihtiyaçlarını karşılamaktır. (Bu hidrolik sistem birçok üretim hattında başarıyla kullanılmıştır)
Perforasyon basıncı: 500 ton

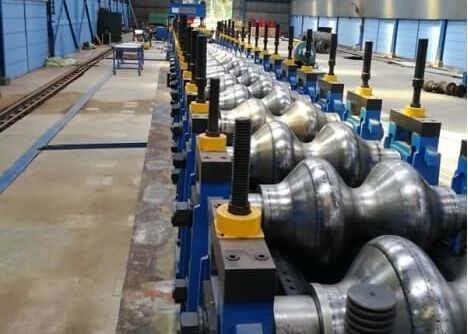

Ana rulo eski 1 set
Yapı: Formlama birimi, bir motor ve bir redüktör tarafından çalıştırılan bağımsız bir çerçeveyi (konut modu) benimser ve bir redüktör kutusu ve bir bağlantı ile çalıştırılır.sırasıyla şekillendirme tabanına ve aktarım tabanına monte edilen.
Alt şaft tahrik edilir ve üst ve alt şaftlar gerektiğinde senkron dişliler kullanır.

Form oluşturma kalıp profesyonel yazılım tarafından tasarlanmıştır ve malzeme yüksek kaliteli kalıp çelik Cr12 yapılmıştır.
Arka sertliği HRC58 ~ 62'dir ve bazı şekillendirme silindirleri mekanik performansı ve ömrü iyileştiren Cr12MoV malzemesinden yapılır.Yüksek hassasiyet ve uzun ömürlü.
Kemer yolunun dışındaki iki tür fındık vardır: sol elle (alt şafta) ve sağ elle (üst şafta).
