5~7mm Ham Madde Kalınlığı Oluklu Plaka Rulo Şekillendirme Hattı Sıcak Haddelenmiş Çelik İçin
Ürün Tanıtımı:
Oluklu Plaka Rulo Şekillendirme Hattı, orijinal tek sacın çoklu işlem, kesintisiz üretimini sağlayabilir, açma, tesviye, delme, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, delme tutarlı ve kurulumu kolay olur. Üretim hattı yüksek üretim hızına, çevrimiçi delme ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.
Ürün konfigürasyonu:
| Ham madde türü |
sıcak haddelenmiş çelik |
| Ham madde akma dayanımı |
maks. 235Mpa |
| Ham madde çekme dayanımı |
maks. 550Mpa |
| Uygun çelik rulo dış çapı |
≤Φ1500 mm |
| Uygun çelik rulo iç çapı |
Φ610mm |
| Ham madde genişliği |
≤1500mm |
| Ham madde kalınlığı |
2.5~7mm |
| Tek çelik rulo ağırlığı |
maks. 15000kg |
Not: Sipariş onaylandığında, her iki taraf da profil çizimini, delik delme çizimini ve kemer parçası çizimini birlikte imzalamalıdır.
Üretim süreci:

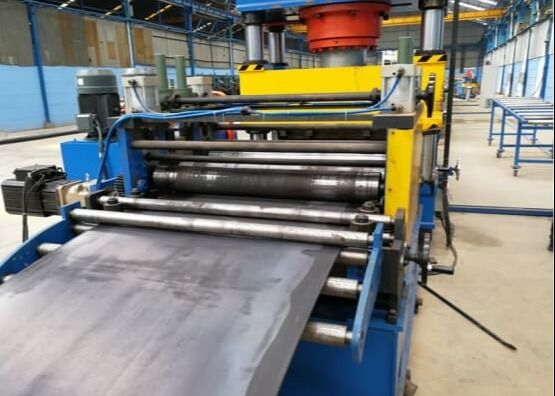

Açıcı - tesviye makinesi - malzeme döngüsü—servo besleyici—zımba—malzeme döngüsü-- ana rulo şekillendirici—kesici - iş parçası dışı
Kesici 1 set

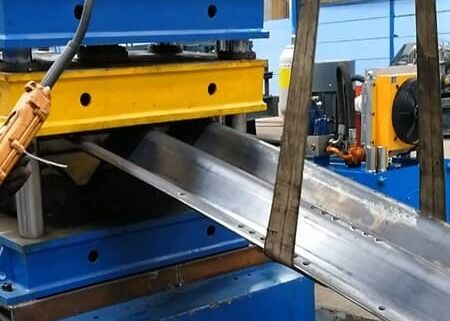

Kesicinin ana bileşenleri taban plakası, pnömatik silindir, lineer kılavuz rayı, kesici çerçevesi, kesici kalıbı ve hidrolik silindirdir, vb. hidrolik silindir kesici için güç sağlar.
Kesici bıçağı çift kenarlı makas tipidir.
Kesici kalıp malzemesi: Cr12MoV (HRC58~62)
Kesim uzunluğu toleransı: ±1.5mm
Hidrolik sistem 3 set
Bu üç sistem, hidrolik cihaz için güç sağlamak için kullanılır. İlk set sistem, açıcı, rulo arabası, yardımcı çerçeve, kılavuz ve baskı kolu, ön kesim ve kaynak parçası için güç sağlar; ikinci set sistem zımba için güç sağlar; üçüncü set sistem son kesici için güç sağlar.
Her sistem pompa ve akümülatör kompozit yapısını kullanır, tüm açıcı alanları, tesviye alanı ve delme ve kesme parçalarının çalışma hızı çok hızlı ve kararlıdır. Sistem, üretim hattı çalışma hızını iyileştirmek için daha iyidir. Soğutucu, hava soğutmalı ile eşleştirilir, yüksek üretim gereksinimleri iş yükünü ve yüksek sıcaklıkları karşılar. Yüksek hızlı zımba ve hareketli kesici için özel olarak tasarlanmış hidrolik sistem çok daha profesyoneldir. Ana hidrolik bileşenler Atos markasıdır.
Hidrolik sistemin ana bileşenleri arasında motor, yağ pompası, filtre, yağ tankı, hidrolik valf, elektromanyetik valf vb. bulunur.
Bu tür bir sistemin hidrolik yağı 6~8 derecesinde tutulmalıdır.
Elektrik kontrol sistemi 1 set
Bu sistem, tüm çalışma eylemlerini kontrol etmek için PLC kullanır. Üretim miktarı ve her bir parça uzunluğu otomatik olarak ölçülecektir; insan ve makine arayüzü, dokunmatik ekran çalışma verilerini girer ve iptal eder. Rulo şekillendirme makinesini kontrol etmek uygundur.
Kontrol panelinde İngilizce çalışma arayüzü bulunur, operatörün çalışma tarihini girmesi ve iptal etmesi uygundur.
