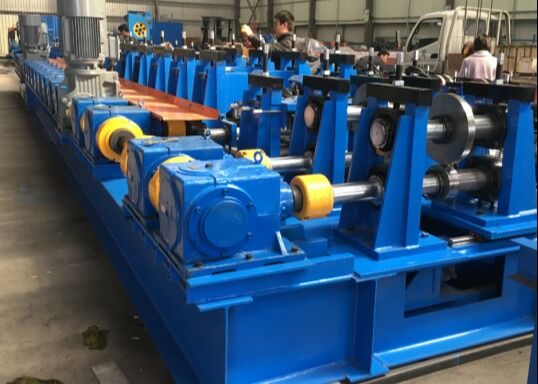

10mm Çelik Şerit Kalınlığı U Şeklinde Geçiş Mili Otomatik Ayarlanabilir Şekillendirme Makinesi Model UF150

10mm Çelik Şerit Kalınlığı U-Şekilli Geçiş Mili Otomatik Ayarlanabilir Şekillendirme Makinesi Model UF150

Ürün Tanıtımı:

U-Şekilli Geçiş Mili Otomatik Ayarlanabilir Şekillendirme Makinesi orijinal tek sacın çoklu işlem, kesintisiz üretimini sağlayabilir, açma, tesviye, zımbalama, şekillendirme, kesme işlemlerini tek bir sürekli üretimde birleştirir, böylece ürün görünümü standart, zımbalama tutarlı ve kurulumu kolay olur. Üretim hattı yüksek üretim hızına, çevrimiçi zımbalamaya ve sürekli kalıplama üretimine sahiptir, kullanımı kolaydır ve daha az iş gücü gerektirir.

Ürün konfigürasyonu:

Not: Levha tipi çizim, alıcı ve satıcı tarafından nihai olarak imzalanan ve onaylanan çizime tabi olacaktır.

Üretim süreci:

Üretim hattı aşağıdaki proses akışına göre çalıştırılır: Açma → Tesviye ve besleme → Soğuk bükme → Hidrolik kesme makinesi → Boşaltma

Ekipman bileşimi ve detaylı açıklama

Hidrolik tam otomatik açma makinesi - 1 set

Açma: Makine tek kafalı moddadır (tek destek, dört bağlantılı hidrolik germe yapısı, hızlı ve güvenilir ayar. Açma makinesi pnömatik bir baskı cihazı ile donatılmıştır. Açma makinesinin gerçek çalışma güvenliğini sağlamak için, açma makinesi pnömatik bir fren cihazı ile donatılmıştır. Açma makinesi ayrıca bobinin açma işlemi sırasında gevşemesini önlemek için 4 bölme içerir.

Besleme ve tesviye makinesi -1 set

Besleyici: Besleyici esas olarak basınç kafası, düz kafa, destek plakası, kürek plakası ve taşıma güç silindirinden oluşur. Besleyicinin makineyi sorunsuz, güvenli ve hızlı bir şekilde tesviye etmesi için uygundur.

Tesviye makinesi: 5 silindirli tesviye (üst katmanda 2 silindir, alt katmanda 3 silindir, vida ayarı), 1 çift besleme silindiri, besleme silindirlerinin pnömatik sıkıştırılması, frekans dönüşüm hızı düzenlemesi ve elektrik anahtarı kontrolü kullanır. Tesviye makinesinin önü ayrıca, ham madde rulosunun tesviye makinesine sorunsuz ve güvenli bir şekilde girmesini sağlamak için teleskopik bir kürek kafası ve bir malzeme baskı cihazı ile donatılmıştır. Sıkıştırma silindiri, tesviye boşluğunun ve eğiminin ayarlanmasını kolaylaştırmak için yukarı ve aşağı ayarlanabilir.

Geçiş eksenli ayarlanabilir genişlikte soğuk rulo şekillendirme makinesi -1 set

Amaç: Rulo bükme işlemiyle istenen kesit şeklini elde etmek için kullanılır.

Yapı: Geçiş eksenli otomatik ayarlanabilir şekillendirme makinesi, herhangi bir silindiri değiştirmeden farklı taban genişliklerine ve bel yüksekliklerine sahip profilleri tamamlamak için kullanılır. Şartname ayarı servo motor tarafından tamamlanır. Farklı özelliklere sahip ürünleri değiştirirken, dokunmatik ekrana karşılık gelen özelliklerin ürün boyutunu girmeniz yeterlidir. Silindirleri değiştirmeden kullanışlı ve hızlıdır.

Genişlik ayar servo motor gücü: 3kw
Şekillendirme ünitesi, bağımsız bir çerçeve şekillendirme makinesi kullanır. Motor redüktör tahriki ve bağımsız redüktör iletimi.
Şekillendirme geçişleri: 16 geçiş
Şekillendirme makinesinin mil çapı: φ160mm;
Çelik levhanın kalınlığı değiştiğinde, üst/alt silindirler arasındaki boşluk el çarkı ile manuel olarak ayarlanır
Maksimum şekillendirme hat hızı: 15m/dak
Motor gücü: 132kw
Şekillendirme silindiri profesyonel yazılımla tasarlanmıştır. Malzeme yüksek kaliteli kalıp çeliği Cr12'dir ve su verme sonrası sertliği HRC58~62'dir (Amerikan malzemesi D2/D3'e eşdeğerdir). Silindir yüzeyi ince işleme sonrası parlatılmıştır. Silindir yüksek hassasiyete ve uzun ömre sahiptir.
